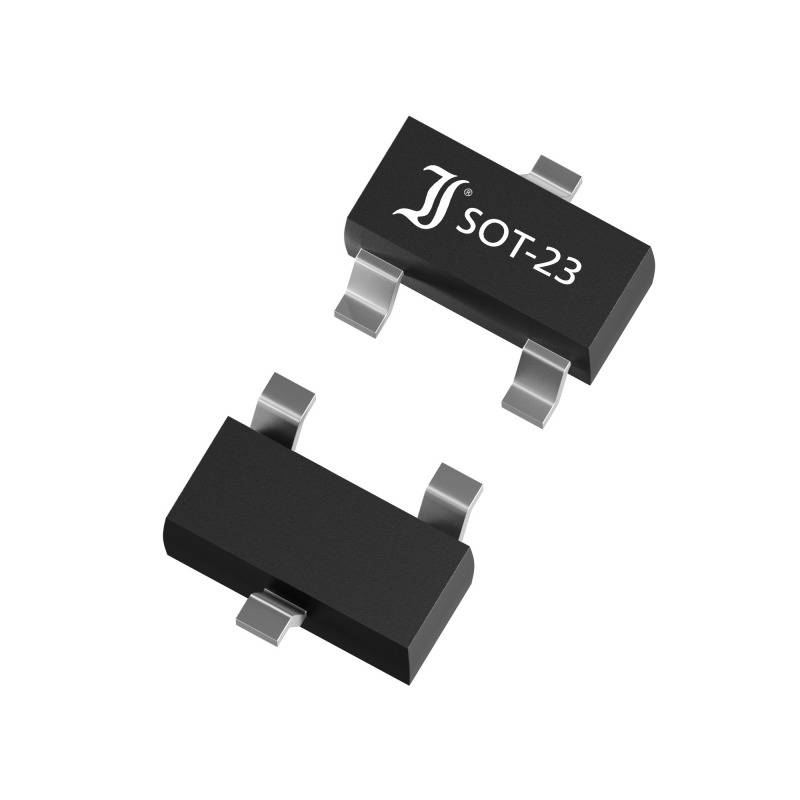

Diotec Schottky-Diode BAT54C SOT-23 25 V Dual Tape and Reel
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Tape and Reel
Produkt-Art
Schottky-Diode
Gehäuse
SOT-23
Sperrspannung U(R)
25 V
Durchlassstrom I(F)
0.10 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
100
-
0,03164 €
300
9% = 0,00 €
0,02876 €
500
12% = 0,00 €
0,02780 €
1000
15% = 0,00 €
0,02684 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 100
Gesamt (0,03164 € / Stück)
3,16 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Schottky, SOT-23, 30V, 0.2A
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: SOT-23
- Periodische Spitzensperrspannung - VRRM: 30 V
- Dauergrenzstrom - IFAV: 0.20 A
- Sperrschicht Temperatur - Tjmax: 150 °C
- Durchlass-Spannung - VF: 1.00 V
- IF: 0.10 A
- Stoßstrom - IFSM: 0.60 A
- Sperrstrom - IR: 2.000 µA
- VR: 25 V
- Sperrschicht Kapazität - Cj: 10 pF
- VR: 0 V
- Verpackungsart
Tape and Reel
- Typ
BAT54C
- Produkt-Art
Schottky-Diode
- Gehäuse
SOT-23
- Hersteller
Diotec
- Herst.-Abk.
DIO
- Sperrspannung U(R)
25 V
- Durchlassstrom I(F)
0.10 A
- Sperrstrom I(r)
2 µA
- Konfiguration (Diode)
Dual
- Stoßstrom-Grenzwert I(FSM)
0.60 A
- Durchlassspannung U(F)
1 V
- Durchlassspannung Referenz
0.10 A
- Sperrstrom I(r) - Referenz
25 V
- Diodenkapazität C(D)
10 pF
- Betriebstemperatur (min.)
-55 °C
- Betriebstemperatur (max.)
150 °C
- Montageart
Oberflächenmontage
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 2809132 Diotec Schottky-Diode BAT54C SOT-23 25 V Dual Tape and Reel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2809132 Diotec Schottky-Diode BAT54C SOT-23 25 V Dual Tape and Reel
Beschreibung
Schottky-Diode, Typ=BAT54C, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-55 °C, Durchlassspannung (Vf)=0.24 V, Kapazität=10 pF, Leistungsverteilung (PV)=290 mW, Mittelwert Durchlassstrom (If(AV))=200 mA, Nichtperiodischer Stossstrom (Itsm)=600 mA, Pins=3, Reflow Löttemperatur max=260 °C, Sperrspannung max. (Vrrm)=30 V, Sperrstrom max.=2 µA, Thermischer Widerstand=400 K/W, Bauform=SOT-23, Konfiguration=Dual, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle, Serien=BAT54
