Name: Diotec Z-Diode BZT52B5V6 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 5.60 V Leistung (max) P(TOT) 0.5 W Sperrspannun
Brand: Diotec
SKU: 2809356
Availability: BackOrder

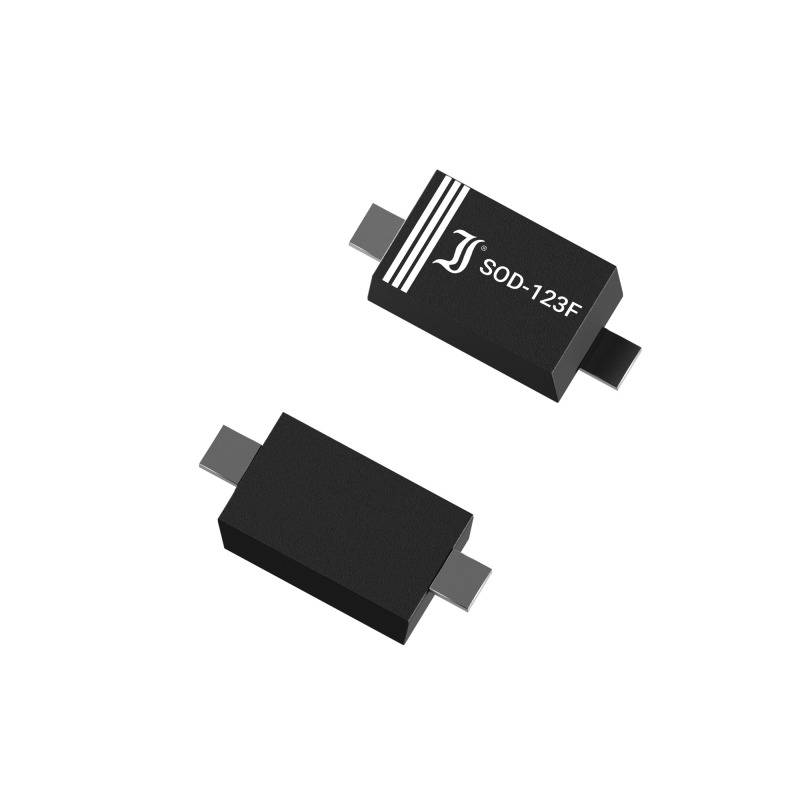

Zwei rechteckige SMD-Elektronikbauteile in schwarzer Farbe, gekennzeichnet mit 'SOD-123F', mit metallischen Anschlüssen auf beiden Seiten.

Abbildung ähnlich

Produkt-Art

Z-Diode

Zener-Spannung U(Z)

5.60 V

Leistung (max) P(TOT)

0.5 W

Sperrspannung U(R)

3 V

Gehäuse

SOD-123F

Datenblatt (PDF)

Lieferung Do., 17. Dez. 2026

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Min.: 750

Gesamt (0,03292 € / Stück)

24,69 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Zener, SOD-123F, 5.6V, 0.5W, 2%

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: SMD
Gehäuse: SOD-123F
Zener Spannung - Vzmin: 5.49 V
Vznom: 5.60 V
Vzmax: 5.73 V
Iztest: 5.00 mA
Verlustleistung - Ptot: 0.500 W
Sperrschicht Temperatur - Tjmax: 150 °C
Sperrstrom - IR: 2.000 µA
VR: 3 V
Inhärenter Differentieller Widerstand - rzj: 60.0 Ω
Sperrschicht Kapazität - Cj: pF
VR: V

Typ: BZT52B5V6

Produkt-Art: Z-Diode

Hersteller: Diotec

Zener-Spannung U(Z): 5.60 V

Leistung (max) P(TOT): 0.5 W

Sperrspannung U(R): 3 V

Betriebstemperatur (max.): 150 °C

Z.-Spg. max.: 5.73 V

Z.-Spg. min.: 5.49 V

Gehäuse: SOD-123F

Montageart: Oberflächenmontage

RoHS-konform: Ja

Sperrstrom I(r): 2 µA

UKCA: Ja
