Name: Diotec Z-Diode BZT52B7V5 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 7.50 V Leistung (max) P(TOT) 0.5 W Sperrspannun
Brand: Diotec
SKU: 2809359
Availability: BackOrder

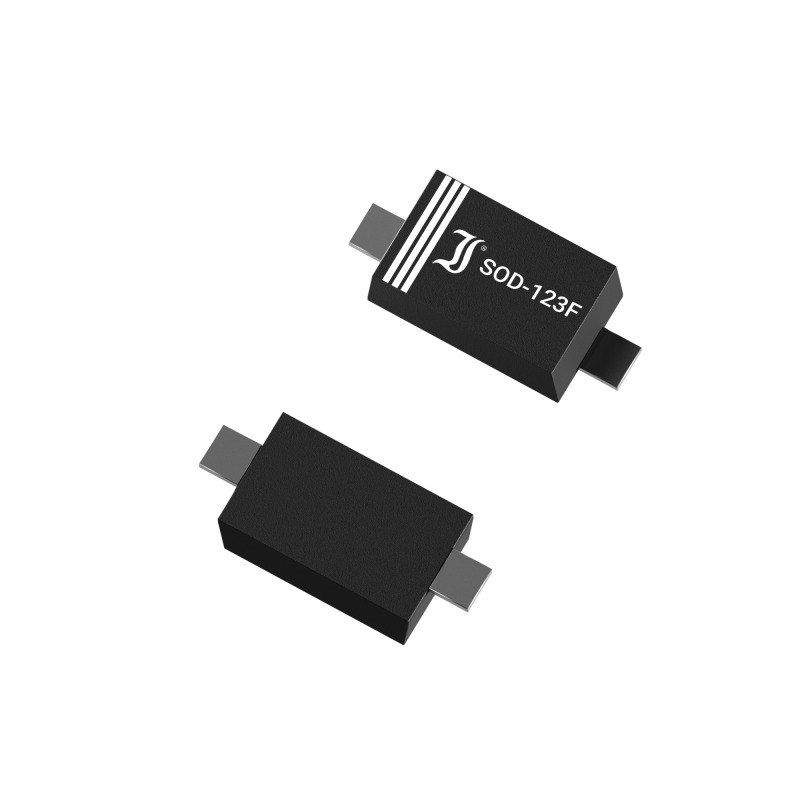

Zwei schwarze Halbleiter-Dioden in SOD-123F Gehäuseform liegen auf weißem Hintergrund, mit einer als 'SOD-123F' bezeichnet.

Abbildung ähnlich

Produkt-Art

Z-Diode

Zener-Spannung U(Z)

7.50 V

Leistung (max) P(TOT)

0.5 W

Sperrspannung U(R)

4 V

Gehäuse

SOD-123F

Datenblatt (PDF)

Lieferung Do., 17. Dez. 2026

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Min.: 750

Gesamt (0,03292 € / Stück)

24,69 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Zener, SOD-123F, 7.5V, 0.5W, 2%

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: SMD
Gehäuse: SOD-123F
Zener Spannung - Vzmin: 7.28 V
Vznom: 7.50 V
Vzmax: 7.60 V
Iztest: 5.00 mA
Verlustleistung - Ptot: 0.500 W
Sperrschicht Temperatur - Tjmax: 150 °C
Sperrstrom - IR: 0.500 µA
VR: 4 V
Inhärenter Differentieller Widerstand - rzj: 30.0 Ω
Sperrschicht Kapazität - Cj: pF
VR: V

Typ: BZT52B7V5

Produkt-Art: Z-Diode

Hersteller: Diotec

Zener-Spannung U(Z): 7.50 V

Leistung (max) P(TOT): 0.5 W

Sperrspannung U(R): 4 V

Betriebstemperatur (max.): 150 °C

Z.-Spg. max.: 7.60 V

Z.-Spg. min.: 7.28 V

Gehäuse: SOD-123F

Montageart: Oberflächenmontage

RoHS-konform: Ja

Sperrstrom I(r): 0.500 µA

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Gehäuse

Zener-Spannung U(Z)

Sperrspannung U(R)

Leistung (max) P(TOT)

Diotec Z-Diode BZT52B10 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 10 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 7 V

Bestell-Nr.:2809331

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

10 V

7 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Diotec Z-Diode BZT52B11 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 11 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 7 V

Bestell-Nr.:2809332

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

11 V

7 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Diotec Z-Diode BZT52B12 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 12 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 8 V

Bestell-Nr.:2809333

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

12 V

8 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Diotec Z-Diode BZT52B13 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 13 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 10 V

Bestell-Nr.:2809334

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

13 V

10 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Diotec Z-Diode BZT52B15 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 15 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 11 V

Bestell-Nr.:2809335

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

15 V

11 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Diotec Z-Diode BZT52B18 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 18 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 13 V

Bestell-Nr.:2809336

Sofort-Lieferung Mo., 12. Okt.

11900 Stück

Versand durch Conrad Electronic

SOD-123F

18 V

13 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Diotec Z-Diode BZT52B20 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 20 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 15 V

Bestell-Nr.:2809337

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

20 V

15 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Diotec Z-Diode BZT52B20-AQ Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 20 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 15 V

Bestell-Nr.:2809338

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

20 V

15 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,0406 €^*

Diotec Z-Diode BZT52B22 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 22 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 15 V

Bestell-Nr.:2809339

Sofort-Lieferung morgen

11927 Stück

Versand durch Conrad Electronic

SOD-123F

22 V

15 V

0.5 W

Stück

Min.: 100

Vielfache: 1

0,03105 €^*

Diotec Z-Diode BZT52B24 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 24 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 17 V

Bestell-Nr.:2809340

Lieferung Do., 17. Dez. 2026

Versand durch Conrad Electronic

SOD-123F

24 V

17 V

0.5 W

Stück

Min.: 750

Vielfache: 1

0,03292 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 2809359 Diotec Z-Diode BZT52B7V5 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 7.50 V Leistung (max) P(TOT) 0.5 W Sperrspannun

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2809359 Diotec Z-Diode BZT52B7V5 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 7.50 V Leistung (max) P(TOT) 0.5 W Sperrspannun

Beschreibung

Zenerdiode, Typ=BZT52B7V5, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-50 °C, Durchlassspannung (Vf)=-999, Leistungsverteilung (PV)=500 mW, Pins=2, Prüfstrom=-999, Reflow Löttemperatur max=260 °C, Sperrstrom=500 nA, Thermischer Widerstand=300 K/W, Zener-Impedanz=30 Ω, Zener-Spannung=7.6 V, Zener-Strom=66 mA, Zener-Toleranz=2 %, Bauform=SOD-123F, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle, Qualifizierungsstandard Automobilindustrie=AEC-Q101
