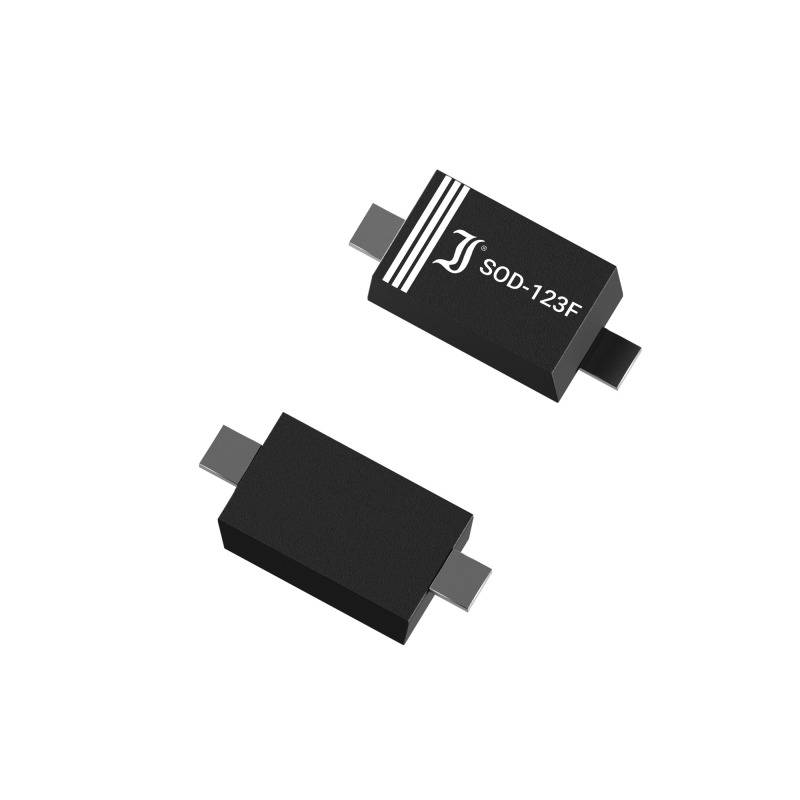

Diotec Z-Diode BZT52C10 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 10 V Leistung (max) P(TOT) 0.5 W Sperrspannung U
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Z-Diode
Zener-Spannung U(Z)
10 V
Leistung (max) P(TOT)
0.5 W
Sperrspannung U(R)
7 V
Gehäuse
SOD-123F
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
750
-
0,02848 €
2250
9% = 0,00 €
0,02588 €
3750
12% = 0,00 €
0,02502 €
7500
15% = 0,00 €
0,02416 €
15000
17% = 0,00 €
0,02372 €
30000
20% = 0,01 €
0,02286 €
75000
23% = 0,01 €
0,02199 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 750
Gesamt (0,02848 € / Stück)
21,36 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Zener, SOD-123F, 10V, 0.5W, 5%
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: SOD-123F
- Zener Spannung - Vzmin: 9.40 V
- Vznom: 10.00 V
- Vzmax: 10.60 V
- Iztest: 5.00 mA
- Verlustleistung - Ptot: 0.500 W
- Sperrschicht Temperatur - Tjmax: 150 °C
- Sperrstrom - IR: 0.100 µA
- VR: 7 V
- Inhärenter Differentieller Widerstand - rzj: 30.0 Ω
- Sperrschicht Kapazität - Cj: pF
- VR: V
- Typ
BZT52C10
- Produkt-Art
Z-Diode
- Hersteller
Diotec
- Zener-Spannung U(Z)
10 V
- Leistung (max) P(TOT)
0.5 W
- Sperrspannung U(R)
7 V
- Betriebstemperatur (max.)
150 °C
- Z.-Spg. max.
10.60 V
- Z.-Spg. min.
9.40 V
- Gehäuse
SOD-123F
- Montageart
Oberflächenmontage
- RoHS-konform
Ja
- Sperrstrom I(r)
0.100 µA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2809361 Diotec Z-Diode BZT52C10 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 10 V Leistung (max) P(TOT) 0.5 W Sperrspannung U
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2809361 Diotec Z-Diode BZT52C10 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 10 V Leistung (max) P(TOT) 0.5 W Sperrspannung U
Beschreibung
Zenerdiode, Typ=BZT52C10, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-50 °C, Durchlassspannung (Vf)=-999, Leistungsverteilung (PV)=500 mW, Pins=2, Prüfstrom=-999, Reflow Löttemperatur max=260 °C, Sperrstrom=100 nA, Thermischer Widerstand=250 K/W, Zener-Impedanz=30 Ω, Zener-Spannung=10.6 V, Zener-Strom=47 mA, Zener-Toleranz=5 %, Bauform=SOD-123F, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle, Qualifizierungsstandard Automobilindustrie=AEC-Q101
