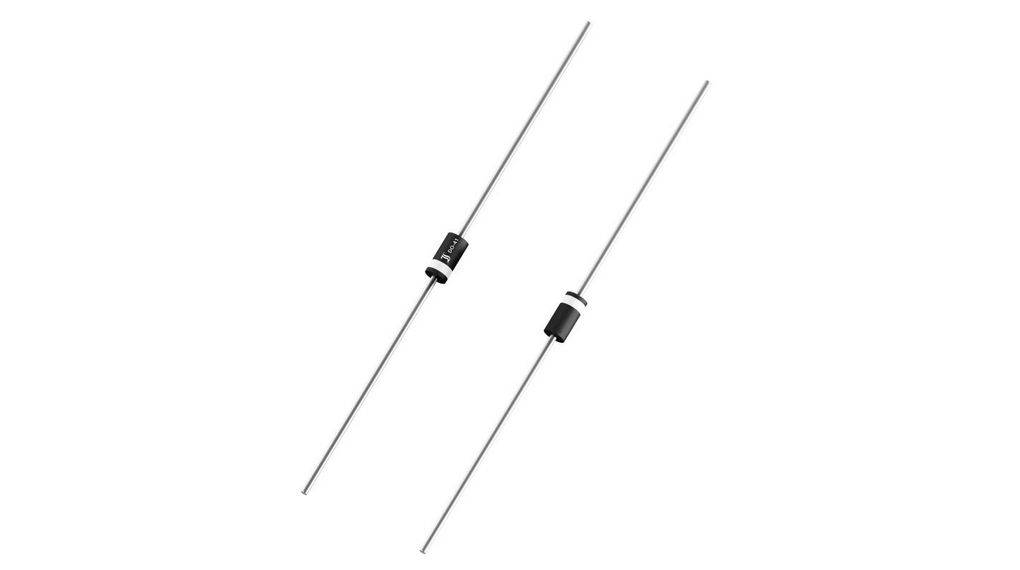

Abbildung ähnlich

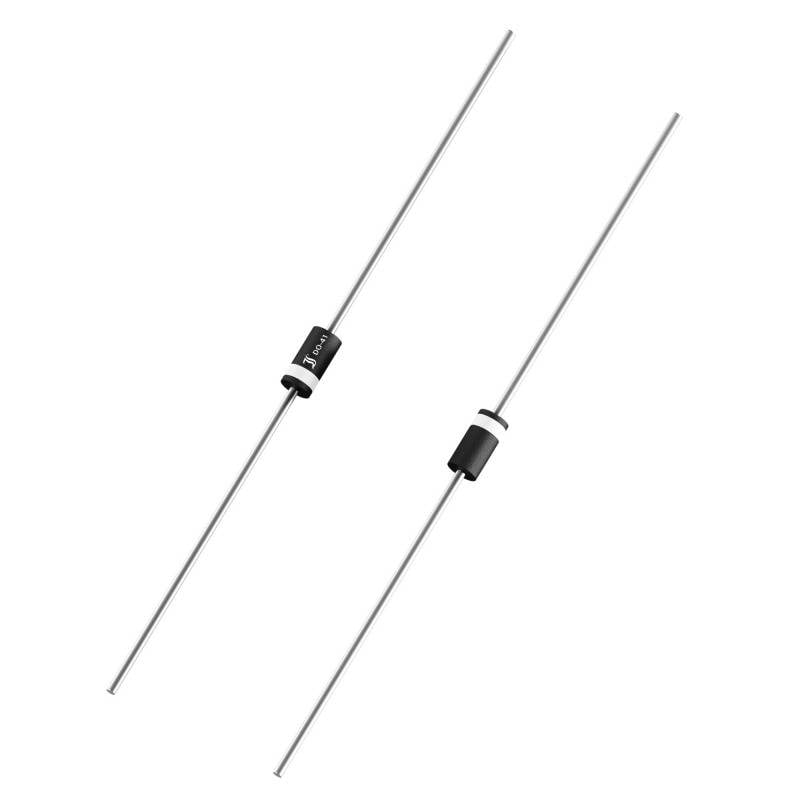

Abbildung ähnlich
Diotec Z-Diode ZY15 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 15 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 10 V
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Z-Diode
Zener-Spannung U(Z)
15 V
Leistung (max) P(TOT)
2 W
Sperrspannung U(R)
10 V
Gehäuse
DO-41
Datenblatt (PDF)
2530 Stück (Nur solange der Vorrat reicht)
Anzahl
Min.: 30
Gesamt (0,04 € / Stück)
0,11 €
-62 %
1,25 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Zener, DO-41, 15V, 2W, 5%
Unser Service für Sie
Technische Daten
- Typ: Axial
- Gehäuse: DO-41
- Zener Spannung - Vzmin: 13.80 V
- Vznom: 15.00 V
- Vzmax: 15.60 V
- Iztest: 50.00 mA
- Verlustleistung - Ptot: 2.000 W
- Sperrschicht Temperatur - Tjmax: 150 °C
- Sperrstrom - IR: 1.000 µA
- VR: 10 V
- Inhärenter Differentieller Widerstand - rzj: 5.0 Ω
- Sperrschicht Kapazität - Cj: pF
- VR: V
- Typ
ZY15
- Produkt-Art
Z-Diode
- Hersteller
Diotec
- Zener-Spannung U(Z)
15 V
- Leistung (max) P(TOT)
2 W
- Sperrspannung U(R)
10 V
- Betriebstemperatur (max.)
150 °C
- Z.-Spg. max.
15.60 V
- Z.-Spg. min.
13.80 V
- Gehäuse
DO-41
- Montageart
Durchsteckmontage
- RoHS-konform
Ja
- Sperrstrom I(r)
1 µA
Dokumente & Downloads
Datenblatt
Datenblatt 2811701 Diotec Z-Diode ZY15 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 15 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 10 V
Beschreibung
Zenerdiode, Typ=ZY15, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-50 °C, Durchlassspannung (Vf)=-999, Leistungsverteilung (PV)=2 W, Pins=2, Prüfstrom=50 mA, Reflow Löttemperatur max=260 °C, Sperrstrom=1 µA, Thermischer Widerstand=45 K/W, Zener-Impedanz=5 Ω, Zener-Spannung=15 V, Zener-Strom=128 mA, Zener-Toleranz=5 %, Bauform=DO-41, Konfiguration=Einfach, Montageart=Durchsteckmontage, Verpackung=Gurtware, Serien=ZY Series
