Doepke 09134818 DFS4 040-4/0,03-EV 4polig 40/0,03A Fehlerstrom-Schutzschalter A 4polig 40 A 0.03 A 400 V kaufen

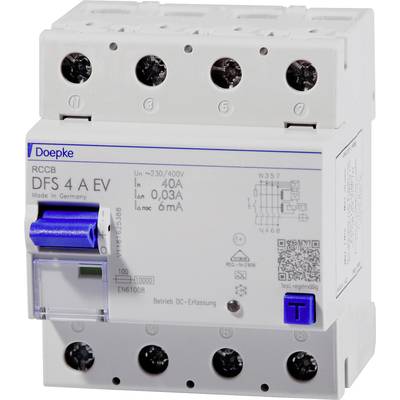

'FI-Schutzschalter, Modell DFS 4 A EV, 40A, 30mA, 4-polig. Weißes Gehäuse, blauer Schalter, hergestellt in Deutschland.'

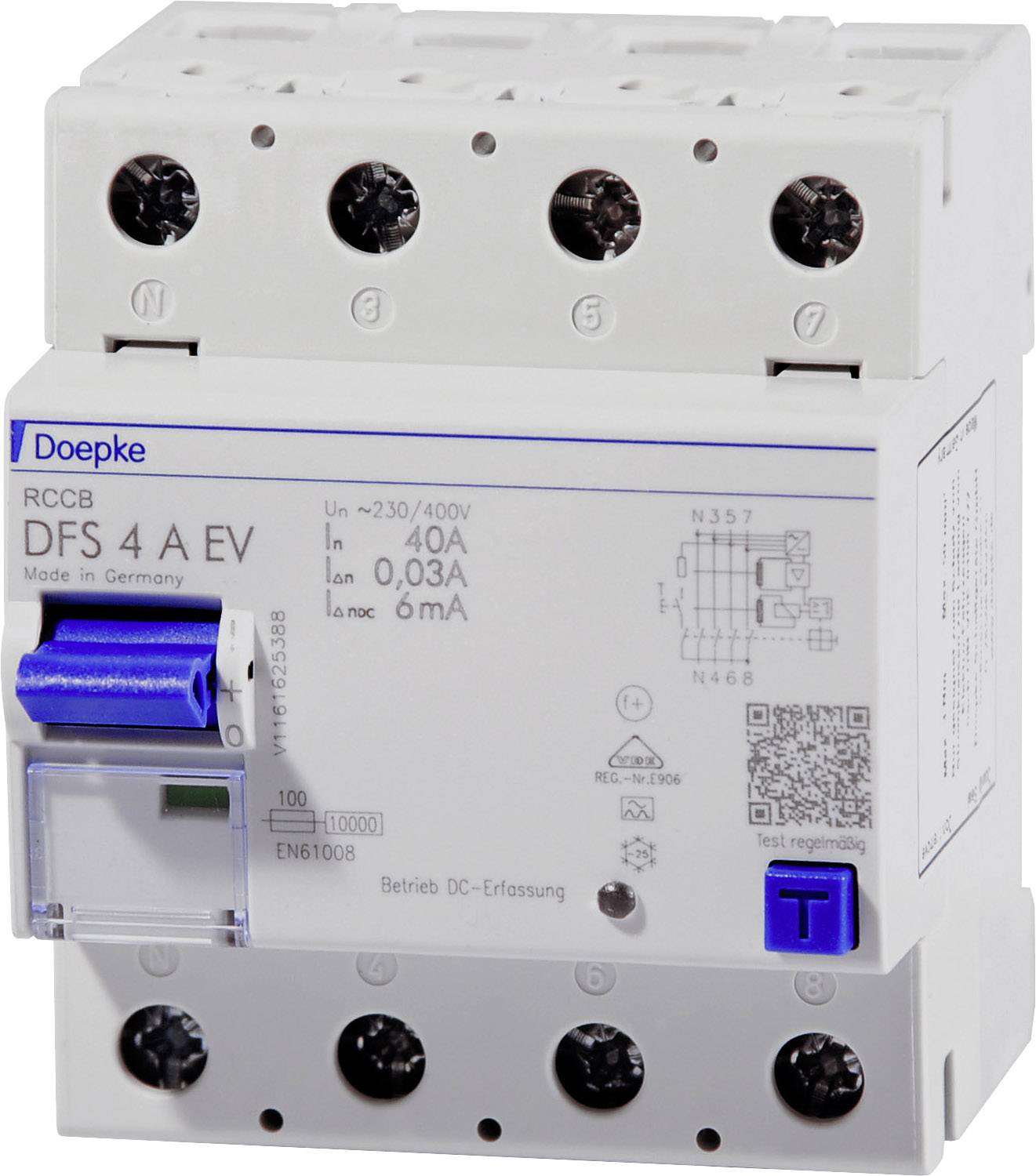

Ein Fehlerstrom-Schutzschalter (RCCB) der Marke Doepke, Modell DFS 4 A EV, mit blauer Schalttaste. Betriebsstrom: 40A, Auslösestrom: 30mA.

1/2

Produkt-Art

Fehlerstrom-Schutzschalter

Polzahl

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.03 A

Nennstrom - gerundet

40 A

Datenblatt (PDF)

Sofort-Lieferung morgen

16 Stück

Verkauf und Versand:

technik-guenstiger AGB

Anzahl

Stück

Gesamt

320,83 €

zzgl. MwSt.

8,95 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

7 Stück

Kostenfreier Versand

335,29 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DOEPKE FI-Schutzschalter DFS4 040-4/0,03-EV 4polig 40/0,03A

Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig

Technische Daten

Polzahl: 4Bemessungsspannung: 400 VBemessungsstrom: 40 ABemessungsfehlerstrom: 0,03 ABemessungsisolationsspannung Ui: 400 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVVerlustleistung: 5,6 WMontageart: DIN-SchieneFehlerstrom-Typ: ASelektiver-Typ: neinKurzzeitverzögerter Typ: neinKurzschlussfestigkeit (Icw): 10 kAStoßstromfestigkeit: 3 kASpannungsart: ACMit Verriegelungsvorrichtung: jaFrequenz: 50 HzZusatzeinrichtungen möglich: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 4Einbautiefe: 69 mmUmgebungstemperatur während des Betriebs: -25..40 °CVerschmutzungsgrad: 2Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1,5..50 mm²RAL-Nummer (ähnlich): 7035Explosionsgeschützt: neinVerpackungseinheit: 1 StückMaße (cm): 90 × 75 × 80Bruttogewicht: 0,478 kg, Nettogewicht: 0,478 kgECLASS 7: Fehlerstrom-Schutzschalter (27142201)

Produkt-Art: Fehlerstrom-Schutzschalter

Polzahl: 4

Auslöse-Charakteristik: A

Bemessungs-Differenzstrom: 0.03 A

Nennstrom: 40 A

Nennstrom - gerundet: 40 A

Abm.: (B x H x T) 72 x 85 x 69 mm

Betriebsklasse: gG

Herstellerfarbe: Mehrfarbig

Inhalt: 1 St.

Nennspannung: 400 V

Breite: 72 mm

Höhe: 85 mm

Tiefe: 69 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136276 Doepke 09134818 DFS4 040-4/0,03-EV 4polig 40/0,03A Fehlerstrom-Schutzschalter A 4polig 40 A 0.03 A 400 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136276 Doepke 09134818 DFS4 040-4/0,03-EV 4polig 40/0,03A Fehlerstrom-Schutzschalter A 4polig 40 A 0.03 A 400 V

Beschreibung

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen. Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme ? 6 mA. Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen. Eigenschaften: - netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme; - Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen; - LED-Anzeige für Betrieb Zusatzfunktion; - kein zusätzlicher Verdrahtungsaufwand ; - VDE zertifiziert - netz- und hilfsspannungsunabhängige Auslösung; - sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) - geringe Baugröße für alle Bemessungsströme; - hohe Kurzschlussfestigkeit; - beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; - Schaltstellungsanzeige; - Sichtfenster für Beschriftungsetiketten; - Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; - auch in der Ausführung "HD" erhältlich - Neutralleiterposition links, ohne Aufpreis auch als N rechts lieferbar. Montageart: - Schnellbefestigung auf Tragschiene- Einbaulage beliebig - Einspeiserichtung beliebig Einsatzgebiete: - Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen.; - Ausgeschlossen ist der Einsatz zum Schutz von Anlagen, in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen ? 50 Hz verursachen können. Hier sind allstromsensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen.
