Doepke 09920185 DOEPKE Sammelschiene, Gabel, 3-polig, 12 TE, 63 A (L1, L2, L3-N + L2, L3 + L1, L2, L3 x 2) Phasenschiene kaufen

Kupferschiene mit Gabelanschlüssen, beschriftet mit 'L1, L2, L3', geeignet für 500V/120A gemäß IEC 664.

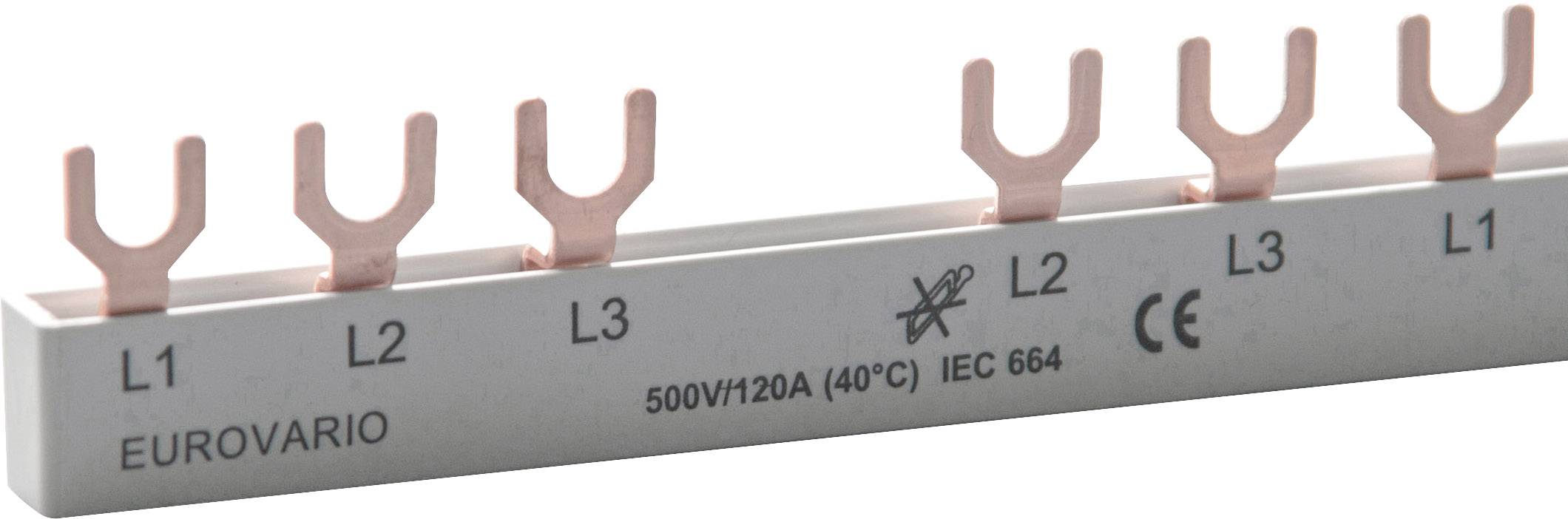

Kupferschiene mit fünf Gabelklemmen, beschriftet von L1 bis L3 und Eurovario. Beschriftung zeigt '500V/120A (40°C) IEC 664'. Geeignet für Elektroinstallationen.

1/2

Produkt-Art

Phasenschiene

Nennspannung

690 V

Betriebsspannung (Details)

690 V

Herstellerfarbe

Grau

Querschnitt

10 mm²

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

53 Stück

Verkauf und Versand:

FEGA & Schmitt Elektrogroßhandel GmbH AGB

Anzahl

Stück

Gesamt

6,79 €

zzgl. MwSt.

5,13 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 8. Sept.

53 Stück

Versand

7,97 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DOEPKE Sammelschiene, Gabel, 3-polig, 12 TE, 63 A (L1, L2, L3-N + L2, L3 + L1, L2, L3 x 2)

Kleine Bauform
Hohe Zeitersparnis bei der Verdrahtung

Technische Daten

Anzahl der Phasen: 3Polzahl: 3Geeignet für Anzahl Geräte: 9Teilungsmaß: 17,8 mmQuerschnitt: 10 mm²Länge: 210 mmZuschneidbar: neinBreite in Teilungseinheiten: 12Bemessungsdauerstrom Iu: 63 AAusführung des elektrischen Anschlusses: GabelIsoliert: jaBemessungsstoßspannung: 4,5 kVBedingter Bemessungskurzschlussstrom Iq: 15 kAMax. Bemessungsbetriebsspannung Ue: 500 VBemessungskurzzeitstromfestigkeit Icw: 15 kAGeeignet für Geräte mit N-Leiter: jaGeeignet für Geräte mit Hilfsschalter: neinFarbe: grauVerpackungseinheit: 1 StückMaße (cm): 215 × 75 × 40Bruttogewicht: 0,081 kg, Nettogewicht: 0,081 kgECLASS 7: Phasenschiene (27371306)

Nennspannung: 690 V

Produkt-Art: Phasenschiene

Betriebsspannung (Details): 690 V

Herstellerfarbe: Grau

Querschnitt: 10 mm²

Polzahl: 3

Abm.: (B x H x T) 210 x 9.5 x 28 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Anzahl Teilungen: 12

Inhalt: 1 St.

Breite: 210 mm

Höhe: 9.5 mm

Tiefe: 28 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2136362 Doepke 09920185 DOEPKE Sammelschiene, Gabel, 3-polig, 12 TE, 63 A (L1, L2, L3-N + L2, L3 + L1, L2, L3 x 2) Phasenschiene

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136362 Doepke 09920185 DOEPKE Sammelschiene, Gabel, 3-polig, 12 TE, 63 A (L1, L2, L3-N + L2, L3 + L1, L2, L3 x 2) Phasenschiene

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.
