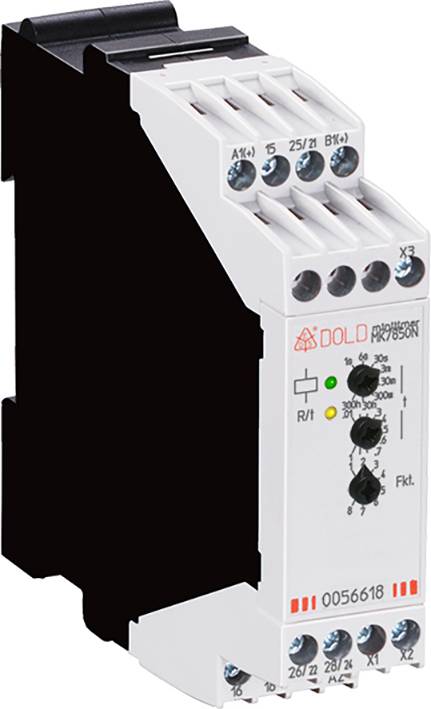

Abbildung ähnlich

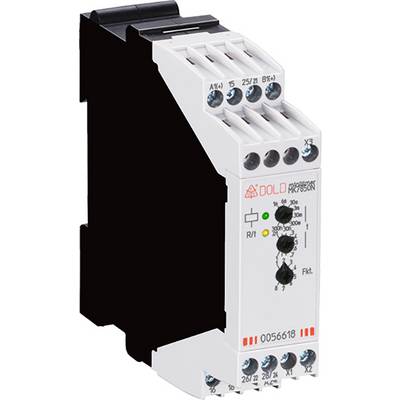

Abbildung ähnlich
Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Zeitrelais Multifunktional 12 V/AC, 12 V/DC, 240 V/AC 1 St. Zeitbereich: 0.0
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Zeitrelais
Ausführung
Multifunktional
Funktionen
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung
Taktgeber
Blinker symmetrisch
Einschalt- und Ausschaltwischend
Ausschaltwischer
Impulsgeber
Betriebsspannung
12 V/AC
12 V/DC
240 V/AC
Betriebsspannung min.
12 V
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Dold&Söhne Dold&Söhne Multifunktionsrelais AC/DC12-240V MK7850N82500#0054052
- Bis zu 10 Funktionen in einem Gerät
- Vereinfachte Lagerhaltung
- Höhere Flexibilität
- Schnelle und genaue Einstellung langer Zeiten
Eco contribution recycling symbols
Technische Daten
- Anschlussmöglichkeit für 2 Fernpotis (t1 und t2)
- 1 Wechsler programierbar als Sofortkontakt
- Zulässige Schalthäufigkeit: 36000 Schaltspiele / h
- Kurzschlußfestigkeit
- Max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
- Produkt-Art
Zeitrelais
- Typ
MK7850N.82/500/61 AC/DC12-240V
- Ausführung
Multifunktional
- Anschluss
Schraubklemme
- Funktionen
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung
Taktgeber
Blinker symmetrisch
Einschalt- und Ausschaltwischend
Ausschaltwischer
Impulsgeber
- Betriebsspannung
12 V/AC
12 V/DC
240 V/AC
- Betriebsspannung min.
12 V
- Betriebsspannung max.
240 V
- Betriebsspannungsbereich
12 - 240 V
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
4 A
- Zeitbereich (min.)
0.02 s
- Zeitbereich (max.)
300 h
- Min. Temperatur
0 °C
- Max. Temperatur
+60 °C
IP20
IP40
- Elektrische Lebensdauer
Nach AC 15 bei 1 A, AC 230 V: 1,5 x 105 Schaltsp. IEC/EN 60947-5-1
- Mechanische Lebensdauer
≥ 1 x 106Schaltspiele
- Breite
22.5 mm
- Höhe
90 mm
- Tiefe
97 mm
- Abm.
(B x H x T) 22.5 x 90 x 97 mm
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Zeitrelais Multifunktional 12 V/AC, 12 V/DC, 240 V/AC 1 St. Zeitbereich: 0.0
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Zeitrelais Multifunktional 12 V/AC, 12 V/DC, 240 V/AC 1 St. Zeitbereich: 0.0
Beschreibung
Zeitabhängige Steuerungen für Industrie- und Bahnanwendungen.
· Nach IEC/EN 61 812-1
· 8 Funktionen über Drehschalter einstellbar:
Ansprechverzögerung (AV)
Einschaltwischfunktion (EW)
Impulsgeber verzögert (IE)
Blinkfunktion, Beginn mit Impuls (BI)
Rückfallverzögerung (RV)
Impulsumformer (IF)
Ausschaltwischfunktion (AW)
Ansprech- und Rückfallverzögerung (AV / RV)
· 8 Zeitbereiche von 0,02 s ... 300 h über Drehschalter einstellbar
· Spannungsbereich AC/DC 12 ... 240 V
· Mit Zeitablaufunterbrechung / Zeitaddition in allen Funktionen
· Ansteuerbar mit Zweidraht-Näherungsschaltern
· 2 Wechsler, davon einer programmierbar als Sofortkontakt
· LED-Anzeigen für Spannungsversorgung, Kontaktstellung und Zeitablauf
· Leiteranschluss: auch 2 x 1,5 mm2 Litze mit Hülse und Kunststoffkragen, oder 2 x 2,5 mm2 massiv DIN 46 228-1/-2/-3/-4
· 22,5 mm Baubreite
· Mit zweiter Zeiteinstellung t2 für die Funktionen
Taktgeber, Beginn mit Impuls (TI) oder Pause (TP)
Aufgrund der getrennten Einstellmöglichkeit von Impuls- und
Pausenzeit kann die Blinkfunktion als Taktgeber genutzt werden.
Ein- und Ausschaltwischfunktion (EW/AW)
Ansprech- und Rückfallverzögerung (AV / RV)
Impulsgebend (IE) und Einstellung der Impulslänge
· Anschlussmöglichkeit für 2 Fernpotis
· Nach IEC/EN 61 812-1
· 8 Funktionen über Drehschalter einstellbar:
Ansprechverzögerung (AV)
Einschaltwischfunktion (EW)
Impulsgeber verzögert (IE)
Blinkfunktion, Beginn mit Impuls (BI)
Rückfallverzögerung (RV)
Impulsumformer (IF)
Ausschaltwischfunktion (AW)
Ansprech- und Rückfallverzögerung (AV / RV)
· 8 Zeitbereiche von 0,02 s ... 300 h über Drehschalter einstellbar
· Spannungsbereich AC/DC 12 ... 240 V
· Mit Zeitablaufunterbrechung / Zeitaddition in allen Funktionen
· Ansteuerbar mit Zweidraht-Näherungsschaltern
· 2 Wechsler, davon einer programmierbar als Sofortkontakt
· LED-Anzeigen für Spannungsversorgung, Kontaktstellung und Zeitablauf
· Leiteranschluss: auch 2 x 1,5 mm2 Litze mit Hülse und Kunststoffkragen, oder 2 x 2,5 mm2 massiv DIN 46 228-1/-2/-3/-4
· 22,5 mm Baubreite
· Mit zweiter Zeiteinstellung t2 für die Funktionen
Taktgeber, Beginn mit Impuls (TI) oder Pause (TP)
Aufgrund der getrennten Einstellmöglichkeit von Impuls- und
Pausenzeit kann die Blinkfunktion als Taktgeber genutzt werden.
Ein- und Ausschaltwischfunktion (EW/AW)
Ansprech- und Rückfallverzögerung (AV / RV)
Impulsgebend (IE) und Einstellung der Impulslänge
· Anschlussmöglichkeit für 2 Fernpotis
Ausführung
- Ausstattung: 12..264 V, AC/DC
Lieferumfang
- Geliefert wird: Dold&Söhne Multifunktionsrelais AC/DC12-240V MK7850N82500#0054052, Verpackungseinheit: 1 Stk., EAN: 4030641540524
