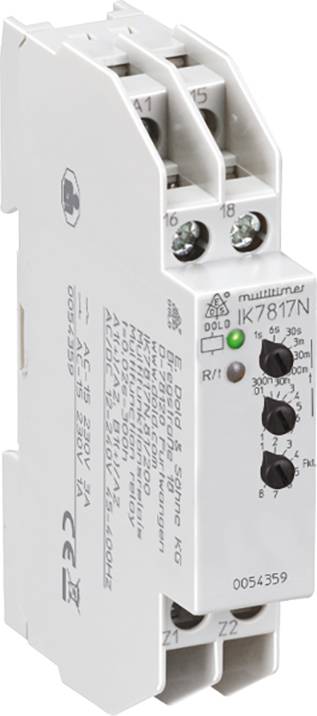

Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Zeitrelais Multifunktional 12 V/AC, 12 V/DC, 240 V/AC 1 St. Zeitbere
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Zeitrelais
Ausführung
Multifunktional
Funktionen
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung
Taktgeber
Blinker symmetrisch
Einschalt- und Ausschaltwischend
Ausschaltwischer
Impulsgeber
Impulsumformer
Einschaltwischer
Betriebsspannung
12 V/AC
12 V/DC
240 V/AC
Betriebsspannung min.
12 V
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
138,65 €
3
2% = 3,38 €
135,27 €
5
3% = 4,51 €
134,14 €
10
4% = 5,63 €
133,02 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (138,65 € / Stück)
138,65 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Dold&Söhne Dold&Söhne Multifunktionsrelais 0,02s-300h, 12-240V IK7817N.81/200 AC/DC
- 0,02..1080000 s, 12..240 V, AC/DC
Eco contribution recycling symbols
Technische Daten
- Zulässige Schalthäufigkeit: 36000 Schaltspiele / h
- Kurzschlußfestigkeit
- Max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
- Produkt-Art
Zeitrelais
- Typ
IK7817N.81/200 AC/DC12-240V 0,02s-300h
- Ausführung
Multifunktional
- Anschluss
Schraubklemme
- Funktionen
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung
Taktgeber
Blinker symmetrisch
Einschalt- und Ausschaltwischend
Ausschaltwischer
Impulsgeber
Impulsumformer
Einschaltwischer
- Betriebsspannung
12 V/AC
12 V/DC
240 V/AC
- Betriebsspannung min.
12 V
- Betriebsspannung max.
240 V
- Betriebsspannungsbereich
12 - 240 V
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
4 A
- Zeitbereich (min.)
0.02 s
- Zeitbereich (max.)
300 h
- Min. Temperatur
0 °C
- Max. Temperatur
+55 °C
IP20
IP40
- Elektrische Lebensdauer
Nach AC 15 bei 1 A, AC 230 V: 1,5 x 105 Schaltsp. IEC/EN 60947-5-1
- Mechanische Lebensdauer
≥ 1 x 106Schaltspiele
- Breite
17.5 mm
- Höhe
90 mm
- Tiefe
59 mm
- Abm.
(B x H x T) 17.5 x 90 x 59 mm
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Zeitrelais Multifunktional 12 V/AC, 12 V/DC, 240 V/AC 1 St. Zeitbere
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Zeitrelais Multifunktional 12 V/AC, 12 V/DC, 240 V/AC 1 St. Zeitbere
Beschreibung
Zeitabhängige Steuerungen für Industrie- und Bahnanwendungen:
· Nach IEC/EN 61 812-1
· Funktionen über Drehschalter einstellbar:
Ansprechverzögerung (AV)
Einschaltwischfunktion (EW)
Impulsgeber verzögert (IE)
Blinkfunktion, Beginn mit Impuls (BI)
Rückfallverzögerung (RV)
Impulsformer (IF)
Ausschaltwischfunktion (AW)
Ansprech- und Rückfallverzögerung (AV / RV)
· 8 Zeitbereiche von 0,02 s ... 300 h über Drehschalter einstellbar
· Spannungsbereich AC/DC 12 ... 240 V
· Mit Zeitablaufunterbrechung / Zeitaddition
· Einstellhilfe zur schnellen Einstellung langer Zeiten
· Ansteuerbar mit Zweidraht-Näherungsschaltern
· 1 Wechsler
· LED-Anzeigen für Spannungsversorgung, Kontaktstellung und Zeitablauf
· Hutschienen- oder Schraubmontage
· 17,5 mm Baubreite
· Ein- und Ausschaltwischfunktion (EW / AW)
· Mit zweiter Zeiteinstellung t2 für die Funktionen
Taktgeber, Beginn mit Impuls (TI) oder Pause (TP)
· Aufgrund der getrennten Einstellmöglichkeit von Impuls- und Pausenzeit kann die Blinkfunktion als Taktgeber genutzt werden.
Ein- und Ausschaltwischfunktion (EW/AW)
Ansprech- und Rückfallverzögerung (AV / RV)
Impulsgebend (IE): Einstellung der Impulslänge
· Nach IEC/EN 61 812-1
· Funktionen über Drehschalter einstellbar:
Ansprechverzögerung (AV)
Einschaltwischfunktion (EW)
Impulsgeber verzögert (IE)
Blinkfunktion, Beginn mit Impuls (BI)
Rückfallverzögerung (RV)
Impulsformer (IF)
Ausschaltwischfunktion (AW)
Ansprech- und Rückfallverzögerung (AV / RV)
· 8 Zeitbereiche von 0,02 s ... 300 h über Drehschalter einstellbar
· Spannungsbereich AC/DC 12 ... 240 V
· Mit Zeitablaufunterbrechung / Zeitaddition
· Einstellhilfe zur schnellen Einstellung langer Zeiten
· Ansteuerbar mit Zweidraht-Näherungsschaltern
· 1 Wechsler
· LED-Anzeigen für Spannungsversorgung, Kontaktstellung und Zeitablauf
· Hutschienen- oder Schraubmontage
· 17,5 mm Baubreite
· Ein- und Ausschaltwischfunktion (EW / AW)
· Mit zweiter Zeiteinstellung t2 für die Funktionen
Taktgeber, Beginn mit Impuls (TI) oder Pause (TP)
· Aufgrund der getrennten Einstellmöglichkeit von Impuls- und Pausenzeit kann die Blinkfunktion als Taktgeber genutzt werden.
Ein- und Ausschaltwischfunktion (EW/AW)
Ansprech- und Rückfallverzögerung (AV / RV)
Impulsgebend (IE): Einstellung der Impulslänge
Ausführung
- Ausstattung: 12..240 V, 12..240 V, 12..240 V, AC/DC
Lieferumfang
- Geliefert wird: Dold&Söhne Multifunktionsrelais 0,02s-300h, 12-240V IK7817N.81/200 AC/DC, Verpackungseinheit: 1 Stk., EAN: 4030641543594
