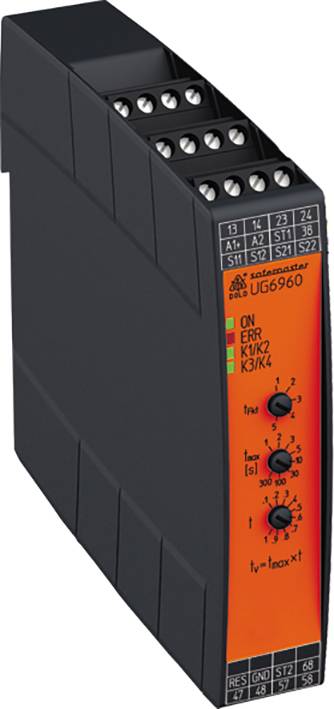

Dold 0065424 UG6960.04PS/100/61 DC24V 300s Zeitrelais Multifunktional 24 V/DC 1 St. Zeitbereich: 300 - 300 s 4 Schließer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Zeitrelais
Ausführung
Multifunktional
Funktionen
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung
Taktgeber
Blinker symmetrisch
Einschalt- und Ausschaltwischend
Ausschaltwischer
Impulsgeber
Impulsumformer
Einschaltwischer
Betriebsspannung
24 V/DC
Betriebsspannung max.
24 V/DC
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
449,58 €
3
2% = 10,96 €
438,62 €
5
3% = 14,61 €
434,97 €
10
4% = 18,26 €
431,32 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (449,58 € / Stück)
449,58 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Dold&Söhne Dold&Söhne Sicherheitsrelais 100/61 DC24V 300S UG6960.04PS/#0065424
- Bedienerschutzrelais,Not-Aus Schaltgerät,Relais,Sicherheitsrelais,Sicherheitsschaltgerät
Eco contribution recycling symbols
Technische Daten
- Lichtgitter, Not-Aus, Schaltmatte, Schutztür, Zweihand
- Zulässige Schalthäufigkeit Sofortkontakte: max. 1800 Schaltspiele / h
- Verzögerte Kontakte: max. 360 Schaltspiele / h
- Kurzschlußfestigkeit
- Max. Schmelzsicherung: 6 A gG / gL IEC/EN 60947-5-1
- Produkt-Art
Zeitrelais
- Typ
UG6960.04PS/100/61 DC24V 300s
- Ausführung
Multifunktional
- Anschluss
Schraubklemme
- Funktionen
Ansprech- und Rückfallverzögerung mit Steuerkontakt
Ansprech- und Rückfallverzögerung
Taktgeber
Blinker symmetrisch
Einschalt- und Ausschaltwischend
Ausschaltwischer
Impulsgeber
Impulsumformer
Einschaltwischer
- Betriebsspannung
24 V/DC
- Betriebsspannung max.
24 V/DC
- Betriebsspannungsbereich
24 V/DC (max)
- Kontaktart
4 Schließer
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
8 A
- Zeitbereich (min.)
300 s
- Zeitbereich (max.)
300 s
- Min. Temperatur
-25 °C
- Max. Temperatur
60 °C
IP20
IP40
- Elektrische Lebensdauer
bei 5 A, AC 230 V cos j = 1: > 1,5 x 105 Schaltspiele
- Mechanische Lebensdauer
≥ 1 x 108 Schaltspiele
- Breite
22.5 mm
- Höhe
110 mm
- Tiefe
120.3 mm
- Abm.
(B x H x T) 22.5 x 110 x 120.3 mm
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s Zeitrelais Multifunktional 24 V/DC 1 St. Zeitbereich: 300 - 300 s 4 Schließer
Beschreibung
Das multifunktionale Sicherheitszeitrelais UG 6960 dient dem Schutz von Personen und Maschinen durch sicherheitsgerichtetes Freigeben und Unterbrechen eines Sicherheitsstromkreises. Dies erfolgt mit der am Gerät eingestellten Verzögerungsfunktion. Einfach mit dem Drehschalter eine aus 5 wählbaren Verzögerungsfunktionen einstellen und fertig. Die eingestellten Verzögerungszeiten sind über den gesamten Zeitbereich sicher. Das Sicherheitszeitrelais UG 6961 ist mit verschiedenen Sicherheitsfunktionen lieferbar und besitzt sichere verzögerte Kontakte.
· Entspricht
Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508 und IEC/EN 61511
· Nach EN 50156-1 für Feuerungsanlagen
· Leitungsschlusserkennung am Ein-Taster
· Aktivierung über Ein-Taster oder automatische Ein-Funktion
· Mit oder ohne Querschlusserkennung
· 2-kanaliger Aufbau
· Zwangsgeführte Ausgangskontakte
· Ausgang: 2 Schließer Sofortkontakte und 2 Schließer verzögert
· 1 Halbleitermeldeausgang für Sofortkontakte; 1 Halbleitermeldeausgang für verzögerte Kontakte
· LED-Anzeigen Betriebsspannung, Sicherheitsfunktion, Zeitverzögerung und Fehler
· Baubreite 22,5 mm
· Entspricht
Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508 und IEC/EN 61511
· Nach EN 50156-1 für Feuerungsanlagen
· Leitungsschlusserkennung am Ein-Taster
· Aktivierung über Ein-Taster oder automatische Ein-Funktion
· Mit oder ohne Querschlusserkennung
· 2-kanaliger Aufbau
· Zwangsgeführte Ausgangskontakte
· Ausgang: 2 Schließer Sofortkontakte und 2 Schließer verzögert
· 1 Halbleitermeldeausgang für Sofortkontakte; 1 Halbleitermeldeausgang für verzögerte Kontakte
· LED-Anzeigen Betriebsspannung, Sicherheitsfunktion, Zeitverzögerung und Fehler
· Baubreite 22,5 mm
Lieferumfang
- Geliefert wird: Dold&Söhne Sicherheitsrelais 100/61 DC24V 300S UG6960.04PS/#0065424, Verpackungseinheit: 1 Stk., EAN: 4030641654245
