Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Drehzahlwächter Anzahl Relais-Ausgänge: 2 kaufen

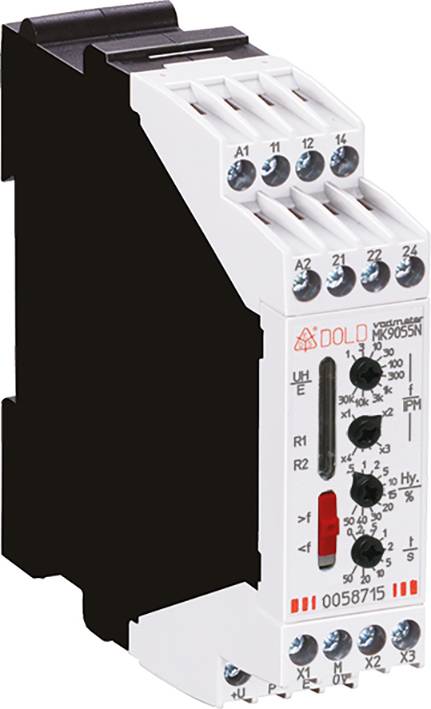

Abbildung ähnlich

Produkt-Art

Drehzahlwächter

Anzahl Relais-Ausgänge

Betriebsspannung

24 V/DC

230 V/AC

Typ

MK9055N.12 1-120.000IPM UH=AC230V+DC24V

Mess-Eingänge

Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (256,30 € / Stück)

256,30 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schützt Personen, Maschinen und produzierte Güter
Einfache und übersichtliche Geräteeinstellung
Universaleingang, für die verschiedensten Sensoren konfigurierbar (PNP, NPN, 2-Draht, Kontakt, Spannung)
Reaktionsschnell auch bei niedrigen Drehzahlen

Technische Daten

Zeit vom Einschalten der Hilfsspannung bis zur Messbereitschaft: Ca. 0,4 s (bei Einstellung der Anlaufüberbrückungszeit auf 0)
Anlaufüberbrückungszeit / Signalüberwachungszeit: Stufenlos einstellbar an logarithmisch geteilter Skala;tA: 0 ... 50 s, tS: 0,1 ... 50 s
Kontaktausgang (11-12-14, 21-22-24)
Kontaktbestückung: 2 Wechsler
Thermischer Strom Ith: 4 A
Schaltvermögen Nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
Nach DC 13 Schließer: 1 A / DC 24 V IEC/EN 60947-5-1
Öffner: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrische Lebensdauer Nach AC 15 bei 1 A, AC 230 V: 1,5 x 105 Schaltsp. IEC/EN 60947-5-1
Kurzschlussfestigkeit max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
Mechanische Lebensdauer: ≥ 30 x 106 Schaltspiele
Analoger Spannungsausgang (Variante /0_5, Klemme "UA" gegen "0V")
Ausgangsspannung: 0 ... 10 V, linear proportional zur Drehzahl / Frequenz, keine galv. Trennung zum Messeingang und DC 24 VVersorgung
Ausgangsstrom: 0 ... 20 mA bzw. 4 ... 20 mA, linear proportional zur Drehzahl / Frequenz, keine galv. Trennung zum Messeingang und DC 24 V-Versorgung

Typ: MK9055N.12 1-120.000IPM UH=AC230V+DC24V

Produkt-Art: Drehzahlwächter

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)

Betriebsspannung: 24 V/DC
230 V/AC

Abm.: (L x B x H) 22.5 x 22.5 x 90 mm

Einbau-Tiefe: 97 mm

Gewicht: 210 g

Breite: 22.5 mm

Höhe: 90 mm

Länge: 22.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Drehzahlwächter Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Drehzahlwächter Anzahl Relais-Ausgänge: 2

Beschreibung

· Nach IEC/EN 60 255-1
· Erkennung von Über- oder Unterdrehzahl / Stillstand (Funktion umschaltbar)
· Weiter Einstellbereich 1 ... 120.000 IPM oder 0,15 ... 20.000 Hz (je 10 Bereiche)
· Wahlweise Eingang für NAMUR-Sensoren mit Sensor- und Leitungsüberwachung auf Unterbrechung und Kurzschluss
· Einstellbare Hysterese 0,5 ... 50 %
· Einstellbare Anlaufüberbrückungszeit 0...50 s, mit externem Kontakt steuerbar
· Einstellbare Überwachung auf fehlendes Eingangssignal bei Funktion Überfrequenz; als zusätzliche Stillstandsschwelle verwendbar
· Über Klemmen programmierbar:
Alarmverzögerung von 0 ... 100 s
Alarmspeicherung oder Auto-Reset
· LED-Anzeigen für Hilfsspannung, Messeingang und Ausgangsrelais; zusätzliche LED für Leitungs- /
· Sensorfehler bei NAMUR-Eingang
· Hilfsspannungen AC 230 V und DC 24 V in einem Gerät
· 2 Wechsler, Ruhestromprinzip (Relais fällt ab bei Alarm)
· Arbeitsstromprinzip auf Anfrage
· Wahlweise mit Analogausgang, proportional zur Drehzahl
· Gerätevariante mit 2 Frequenzschwellen und separat angesteuerten Ausgangsrelais für Unter- und Überdrehzahl siehe MK 9055N/5_
· Baubreite 22,5 mm
