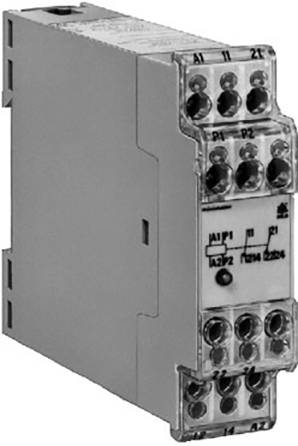

Abbildung ähnlich

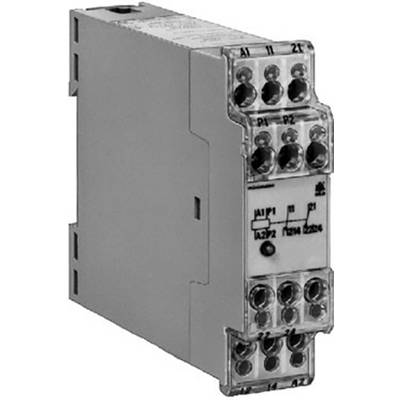

Abbildung ähnlich
Dold Motorschutzrelais 230 V/AC 1 Wechsler 1 St. MK9052.11 AC50/60Hz 230V Temperaturüberwachung
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Motorschutzrelais
Funktionen
Temperaturüberwachung
Kontaktart
1 Wechsler
Schaltspannung (max.)
230 V/AC
Schaltstrom (max.)
1 A
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
138,65 €
3
2% = 3,38 €
135,27 €
5
3% = 4,51 €
134,14 €
10
4% = 5,63 €
133,02 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (138,65 € / Stück)
138,65 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Gewicht: 145 g
- Schnellbefestigung: Hutschiene
- Gehäuse: Thermoplast mit V0-Verhalten nach UL Subjekt 94
- Produkt-Art
Motorschutzrelais
- Typ
MK9052.11 AC50/60Hz 230V
- Funktionen
Temperaturüberwachung
- Betriebsspannung
230 V/AC
- Besonderheiten
mit LED
- Kontaktart
1 Wechsler
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
1 A
- Elektrische Lebensdauer
Nach AC 15 bei 3 A, AC 230 V: 8 x 105 Schaltspiele IEC/EN 60947-5-1
- Mechanische Lebensdauer
Mechanische Lebensdauer: > 20 x 106 Schaltspiele
- Anschluss
Schraubklemme
- Min. Temperatur
-20 °C
- Max. Temperatur
+60 °C
IP20
IP40
- Breite
22.5 mm
- Höhe
82 mm
- Tiefe
99 mm
- Abm.
(B x H x T) 22.5 x 82 x 99 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2359273 Dold Motorschutzrelais 230 V/AC 1 Wechsler 1 St. MK9052.11 AC50/60Hz 230V Temperaturüberwachung
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359273 Dold Motorschutzrelais 230 V/AC 1 Wechsler 1 St. MK9052.11 AC50/60Hz 230V Temperaturüberwachung
Beschreibung
Das Motorschutzrelais MK 9052 wird zur Vermeidung von thermischen Motorüberlastungen eingesetzt. Als Temperaturfühler werden spezielle, für den Motorschutz angebotene Kaltleiter (PTC-Widerstände) verwendet. Bis zu 6 Fühler können in Reihe geschaltet werden, die beim Erreichen eines festen Widerstandswertes das Ausgangsrelais vom MK 9052 abfallen lassen. Eine Leuchtdiode zeigt den Schaltzustand an. Das Motorschutzrelais arbeitet nach dem Ruhestromprinzip und überwacht sich gegen Drahtbruch selbst. Zu beachten ist, dass beim Einschalten des Netzes die Phasenspannung kurzzeitig an Klemme 12 und 22 anliegt, bis das Ausgangsrelais angesprochen hat.
· Nach IEC/EN 60947-8
· 1 Eingang für Thermistoren oder Bimetallkontakte
· Drahtbrucherkennung im Fühlerkreis
· Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· 1 Wechsler
· 22,5 mm Baubreite
· Nach IEC/EN 60947-8
· 1 Eingang für Thermistoren oder Bimetallkontakte
· Drahtbrucherkennung im Fühlerkreis
· Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· 1 Wechsler
· 22,5 mm Baubreite
