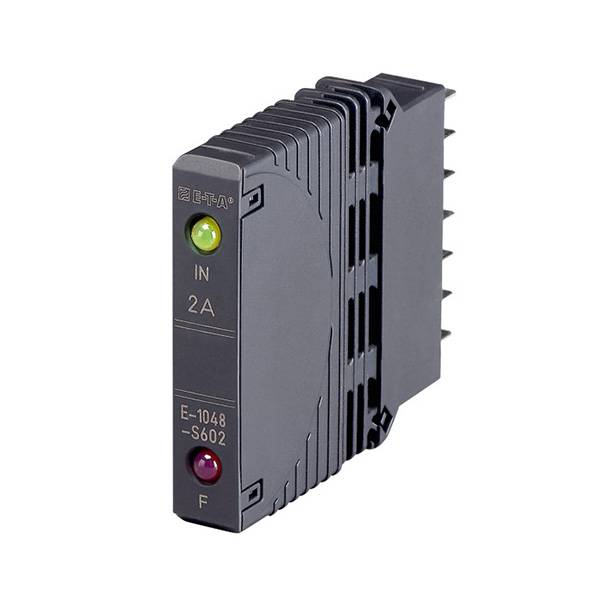

E-1048-S602-DC24V-4A ETA Elektronik-Schutzschaltrrelais

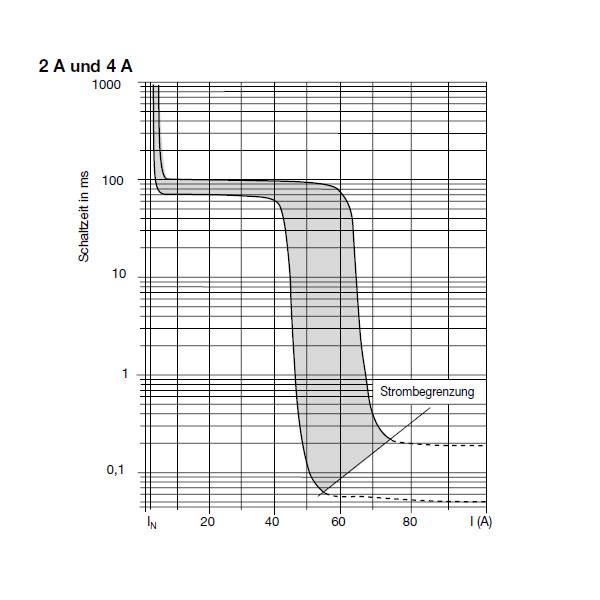

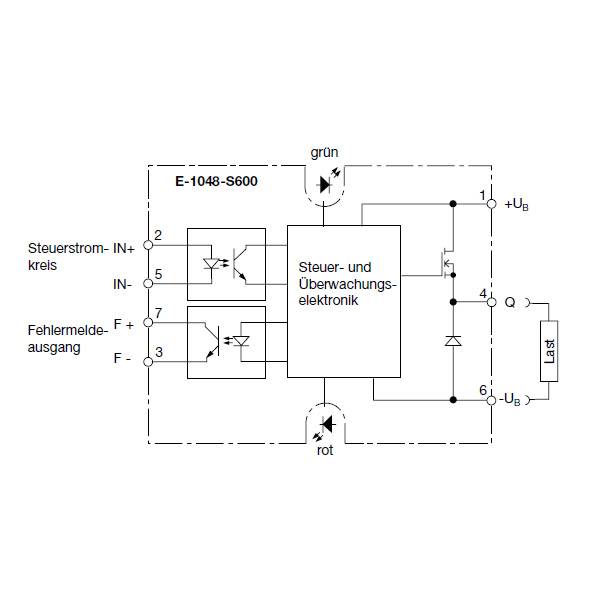

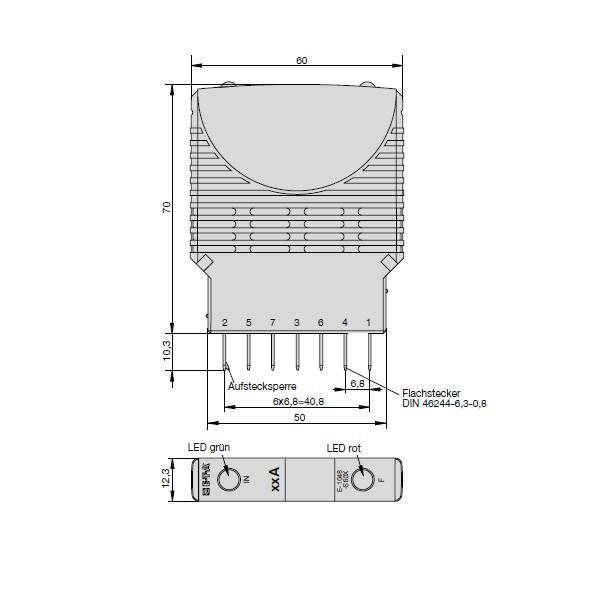

Das E-T-A-Elektronik-Schutzschaltrelais E-1048-S6xx ist ein optoentkoppelter Transistorschalter mit Schutz- und Meldefunktionen. Es wird überall dort eingesetzt, wo sicheres Schalten und Schützen von ohmschen, induktiven oder Lampenlasten an Gleichspannungsnetzen gefordert wird. Anwendungen: Automatisierungstechnik Koppelbaustein zur kostengünstigen, gezielten Leistungsverstärkung an SPS-Ausgängen Optimaler Schutz für jeden einzelnen Verbraucher durch Überwachung des Lastkreises Schutz und Ansteuerung für schnelle Schaltvorgänge bei: Motoren Magnetventilen ohmschen Lasten Signalisierung- und Überwachungslampen Wesentliche Merkmale: optimaler Verbraucherschutz, da mehrere Nennstromstärken (0,5; 1; 2; 4 A) verfügbar sind keine Lastminderung (derating) über den ges. Temperaturbereich notwendig! schnelle Kurzschlussabschaltung bei gleichzeitiger Kurzschlussstrombegrenzung - zeitabhängige Überlastabschaltung (Abschaltkennlinie wurde thermisch-magnetischem Schutzschalter nachgebildet) fernsteuerbar Fehlermeldung: LED und Meldeausgang signalisieren Überlast/ Kurzschluss und Drahtbruch im »AUS«-Zustand (Option: Drahtbruch im »AUS«- und »EIN«-Zustand der Last) galvanisch getrennte Rückmeldung eines Fehlerzustandes - kompaktes Gehäuse Technische Daten: Lastkreis Betriebsspannung UB DC 24 V (18...36 V) Nennstrom IN 0,5; 1; 2; 4 A (andere auf Anfrage) Ruhestrom IS typ. 0,3 mA min. Laststrom Standardversion: Drahtbruch »AUS« Zustand: ILast > 1 mA RLast > 1 MΩ Option: Drahtbruch im »AUS« und »EIN« Zustand: Drahtbruch »AUS« Zustand: Drahtbruch »EIN« Zustand: RLast > typ. 500 kΩ ILast Spannungsabfall UDSmax 0,15/0,3/0,1/0,2 V Schaltzeiten tein/taus typ. 300 μs/700 μs bei ohmscher Last Überlastabschaltung ~1,5 (± 0,3) x IN nach ca. 100 ms Kurzschlussstrom (selbstbegrenzend) max. 25 A (bei 0,5 A und 1 A Gerät) max. 75 A (bei 2 A und 4 A Gerät) Kurzschluss-Abschaltverzögerung Steuerkreis Betriebsspannung DC 24 V Spannungsgesteuerter Eingang UE DC 0 V Eingangsstrom IE 1...10 mA (8,5 V...36 V) Max. Schaltfrequenz fmax 500 Hz Resetdauer nach Kurzschluss-/ Überlastabschaltung 1 ms Fehlermeldeausgang (Optokoppler) Betriebsspannungsbereich DC 5...36 V max. Laststrom 100 mA (ΔU Fehlermeldung Ausgang F+ / F- geschaltet - bei Drahtbruch im Lastkreis - nach Kurzschluss-/Überlastabschaltung Parallelschaltung ist möglich, da Leckstrom Allgemeine Daten Arbeitstemperatur 0 °C...60 °C Isolationsspannung (nach IEC 60664/VDE 0110) 2,5 kVeff Vibrationsfestigkeit 3 g, Prüfung nach EN 60068-2-6 Test Fc Gewicht 30,5 g
