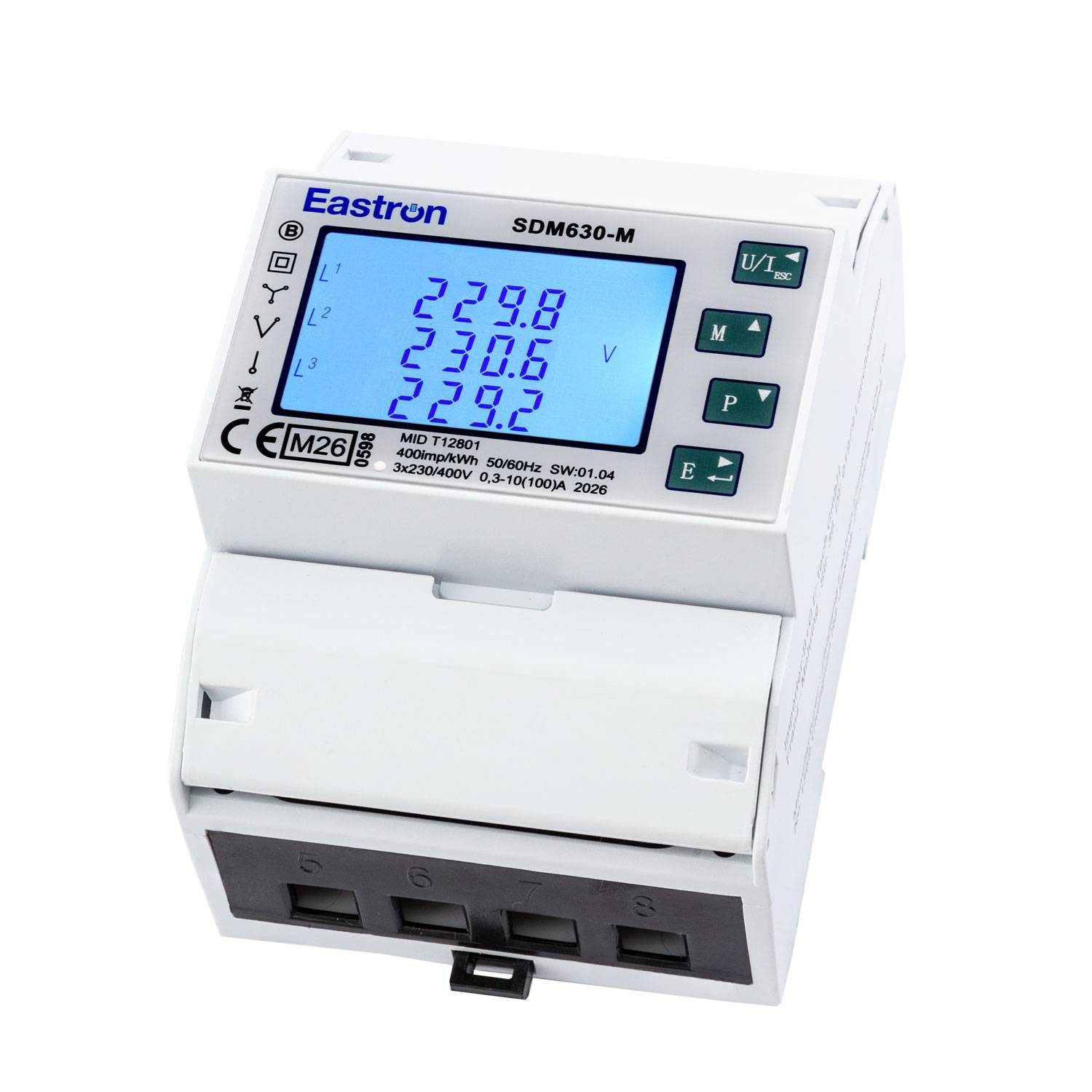

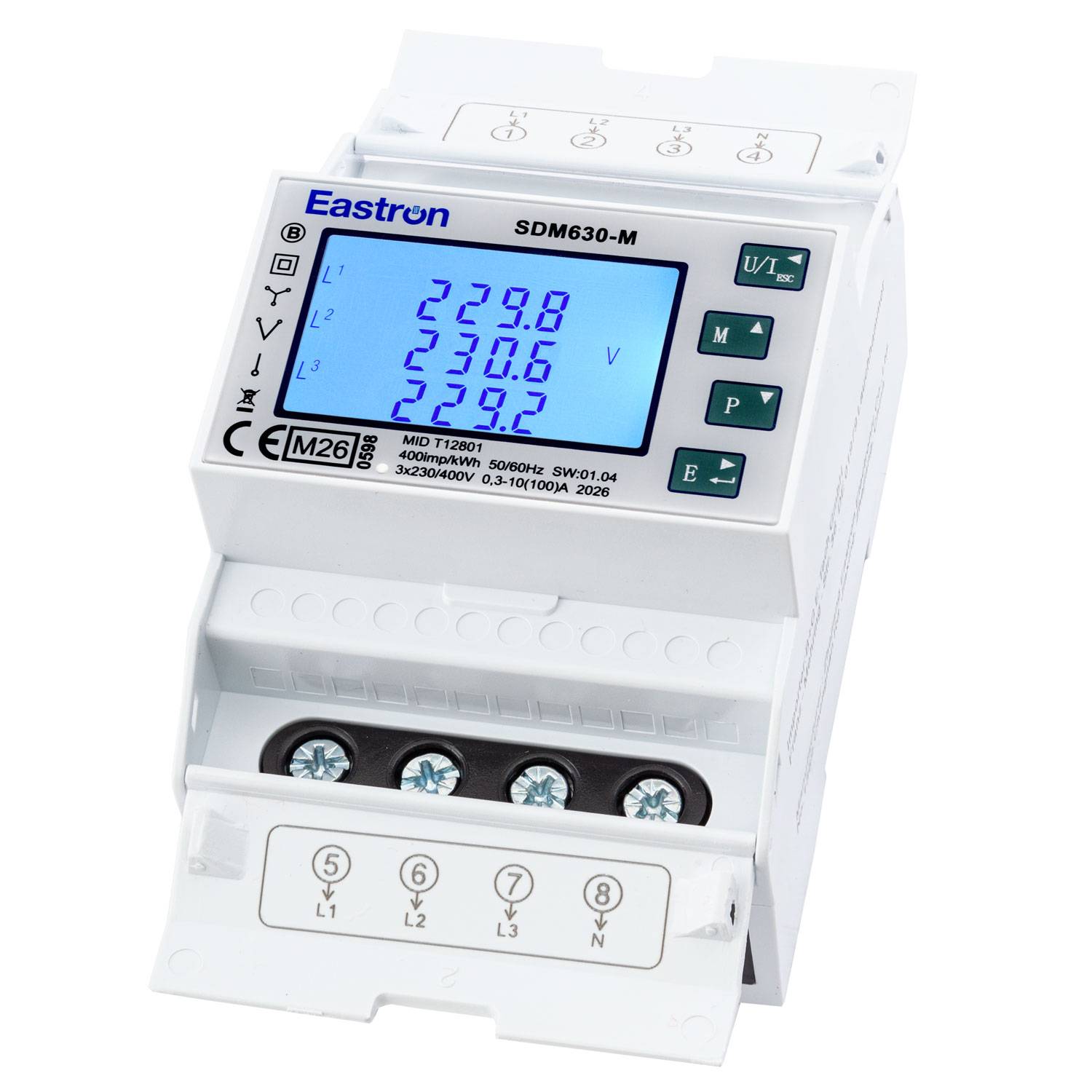

EASTRON SDM630-M M26 - Drehstromzähler Import/Export 4TE 100A S0 RS485
EAN:
Bestell-Nr.:
Produkt-Art
Drehstromzähler
Laststrom
10 A
Anzeige
digital
Eichung
Geeicht
Zählerart
digitaler 3-phasiger Drehstromzähler Import/Export
Highlights & Details
EASTRON SDM630-M M26 - Drehstromzähler Import/Export 4TE 100A S0 RS485
- Universeller Dreiphasenzähler: Misst präzise Spannungen, Ströme, Frequenzen, Leistungsfaktoren sowie THD von Strom und Spannung.
- Zweirichtungs-Messung: Erfasst importierte und exportierte Wirk- sowie Blindenergie (kWh/kVArh), ideal für PV-Anlagen.
- 100A Direktanschluss: Unterstützt bis zu 100A Dauerstrom ohne den Einsatz externer Stromwandler (CTs).
- Integrierte RS485-Schnittstelle: Bietet Modbus RTU Protokoll zur unkomplizierten Fernauslesung und Systemeinbindung.

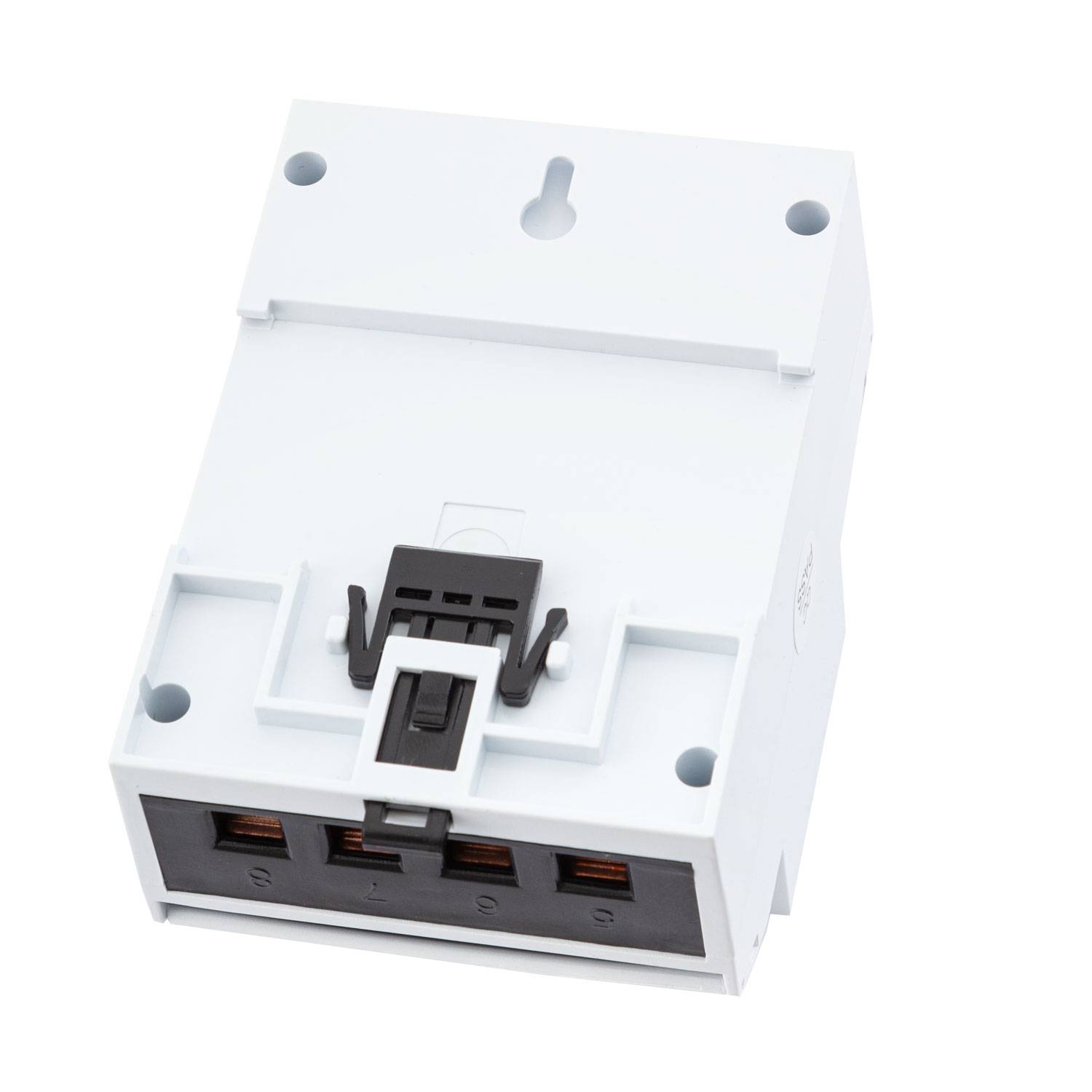

- Kompakte Hutschienenmontage: Schnelle Installation auf 35mm DIN-Schienen bei extrem robustem, selbstlöschendem Gehäuse (UL 94 V-0).
Eco contribution recycling symbols
Technische Daten
- Zählerart
digitaler 3-phasiger Drehstromzähler Import/Export
- Produkt-Art
Drehstromzähler
- Laststrom
10 A
- Anzeige
digital
- Eichung
Geeicht
- Besonderheit
0,3
- Herstellerfarbe
Hellgrau

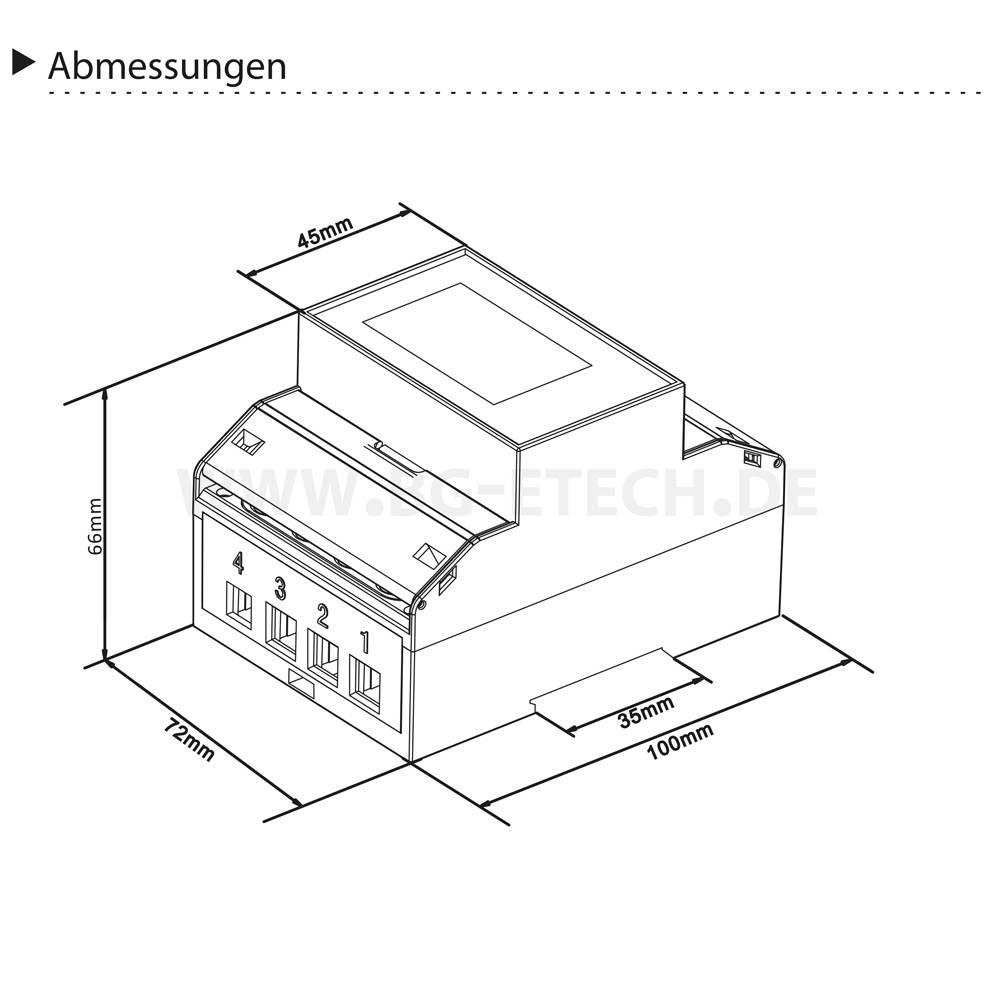

- Abm.
(L x B x H) 100 x 72 x 66 mm
- Anlauf-Strom
40 mA
- Anzeige
LCD 6+2 weisse Hintergrundbeleuchtung
- Anzeigebereich
999999.99
- Betriebsspannung
400 V/AC
- Eigen-Verbrauch
2 W
- Einbau-Breite
72 mm
- Einbau-Länge
100 mm
- Frequenz
50 Hz
- Genauigkeit
1 %
- Genauigkeits-Klasse
V
- MID-Zulassung
Ja
- Messfunktion
Wirkleistung
- Nennspannungs-Bereich
100 bis 480 V/AC
- Netzspannung (max.)
480 V/AC
- Netzspannung (min.)
100 V/AC
- Breite
72 mm
- Höhe
66 mm
- Länge
100 mm
- Strom (max.)
100 A
- Strom (min.)
0.3 A
- Strom-Bereich
0.3 bis 100 A
- Typ
SDM630-M
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 936716293 EASTRON SDM630-M M26 - Drehstromzähler Import/Export 4TE 100A S0 RS485
Beschreibung
Der Eastron SDM630-M ist ein intelligenter Dreifhasen-Multifunktions-Energiezähler der neuesten Generation zur präzisen Erfassung und Überwachung elektrischer Parameter in Wohn- und Gewerbeobjekten. Dank des integrierten 100A Direktanschlusses sind keine externen Stromwandler erforderlich, was die Installation im Schaltschrank erheblich vereinfacht und Kosten spart. Ausgestattet mit einer RS485 Modbus RTU Schnittstelle ermöglicht das Gerät eine nahtlose Einbindung in übergeordnete Energiemanagementsysteme, SCADA-Netzwerke oder Smart-Home-Anwendungen. Mit einer kompakten Baubreite von 72 mm lässt sich das robuste, selbstlöschende Gehäuse schnell auf jeder standardisierten 35mm DIN-Hutschiene montieren.Das Gerät verfügt über ein LCD-Display mit regelbarer, weißer Hintergrundbeleuchtung, das eine komfortable und klare Ablesung aller relevanten Werte ermöglicht. Ein wesentlicher Vorteil für den Einsatz mit Photovoltaikanlagen ist die bidirektionale Energiemessung, welche importierte und exportierte Energie separat erfasst. Der Zähler ist extrem vielseitig einsetzbar, da er flexibel für Einphasen- (1p2w), Dreiphasen-Dreileiter- (3p3w) sowie Dreiphasen-Vierleiter-Systeme (3p4w) konfiguriert werden kann. Zudem verfügt er über zwei unabhängige, passive Impulsausgänge (Optokoppler), wovon einer frei konfigurierbar ist.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
