Eaton 106784 LS-S11/F Endschalter 400 V 6 A Kuppenstößel IP66, IP67 1 St. kaufen

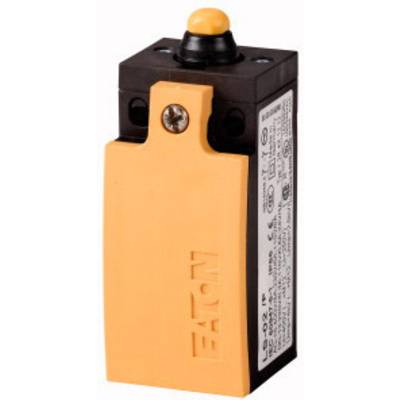

Elektrische Endschalter in orange und schwarz, mit Herstellerinformationen seitlich bedruckt. Der Schalter hat einen drückbaren Knopf.

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

4 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (27,72 € / Stück)

42,01 €

-34 %

27,72 €

zzgl. MwSt.

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Positionsschalter 400 V/AC 4 A LS Komplettgeräte

WEEE-pflichtig: nein

Technische Daten

Verlustleistung des Betriebsmittels, stromabhängig [Pvid]: 0 W
Verlustleistung pro Pol, stromabhängig [Pvid]: 0.17 W
Verlustleistung statisch, stromunabhängig [Pvs]: 0 W
Verlustleistungsabgabevermögen [Pve]: 0 W
Typkenner: LS(M)-…
Bemessungsbetriebsstrom [Ie]: 0.3 A
Überspannungskategorie/Verschmutzungsgrad: III/3
Anschlussquerschnitte: 1 x (0.5 - 1.5) mm2
Ausgang elektronisch: nein
Ausstattung: Basisgerät, nicht erweiterbar
Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0.8 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.3 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A
Bemessungsstoßspannungsfestigkeit [Uimp]: 4000 V AC
Berührungstemperatur der Anfahrrolle: ≦ 100 °C
Betätigungsfrequenz [Schaltspiele/h]: ≦ 6000
Gehäusebauform: Quader
Klimafestigkeit: Feuchte Wärme, konstant nach IEC 60068-2-78,Feuchte Wärme, zyklisch nach IEC 60068-2-30
Kurzschlussfestigkeit nach IEC/EN 60947-5-1: 6 A gG/gL
Netzfrequenz: max. 400 Hz
Schaltfunktion: Schleichschaltglied
Schockfestigkeit (Halbsinusstoß 20 ms): 25 g
Wiederholgenauigkeit: ± 0.15 mm
Zwangsöffnung: ja
bedingter Kurzschlussstrom: 1 kA

Produkt-Art: Endschalter

Anschluss: Schraubklemme

Betätigungsart: Kuppenstößel

Schaltspannung: 400 V

Schaltstrom (max.): 6 A

Kontaktart: 1 Schließer
1 Öffner

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

: IP66
IP67

Mechanische Lebensdauer: > 8 x 10⁶ Zyklen

Material: Kunststoff

Breite: 31 mm

Typ: LS-S11/F

Inhalt: 1 St.

Abm.: (L x B x H) 33.5 x 31 x 61 mm

Höhe: 61 mm

Länge: 33.5 mm

Tiefe: 33.5 mm

: Schleichschaltglied

: 6 A

: 0.3 A

: Kunststoff

: TRUE

: sonstige

: FALSE

: ohne

: Kabeleinführung (metrisch)

: ohne

: ohne

: Quader

: IP66/IP67

: TRUE

: 1

: Kuppenstößel

: ohne

: FALSE

: 6 A

: 6 A

: 0.8 A

: 3 A

: 31 mm

: 0 mm

: 61 mm

: 33.5 mm

: FALSE

: -25-70 °C

: 1

: 1

: 0

: Rollenstößel gerade

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 703386 Eaton 106784 LS-S11/F Endschalter 400 V 6 A Kuppenstößel IP66, IP67 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 703386 Eaton 106784 LS-S11/F Endschalter 400 V 6 A Kuppenstößel IP66, IP67 1 St.

Information

Information 703386 Eaton 106784 LS-S11/F Endschalter 400 V 6 A Kuppenstößel IP66, IP67 1 St.

Beschreibung

Eaton Positionsschalter 1S1Ö LS-S11/F

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Positionsschalter 1S1Ö Kuppenstößel Basisg.Typ:LS-S11/FBreite des Sensors:31 mmDurchmesser des Sensors:0 mmHöhe des Sensors:61 mmLänge des Sensors:33,5 mmBemessungsbetriebsstrom Ie bei AC-15, 24 V:6 ABemessungsbetriebsstrom Ie bei AC-15, 125 V:6 ABemessungsbetriebsstrom Ie bei AC-15, 230 V:6 ABemessungsbetriebsstrom Ie bei DC-13, 24 V:3 ABemessungsbetriebsstrom Ie bei DC-13, 125 V:0,8 ABemessungsbetriebsstrom Ie bei DC-13, 230 V:0,3 ASchaltfunktion:SchleichschaltgliedSchaltfunktion verrastend:neinAusgang elektronisch:neinZwangsöffnung:jaAnzahl der sicherheitsgerichteten Hilfskontakte:1Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:1Ausführung der Schnittstelle:ohneAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation:ohneGehäusebauform:QuaderWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:sonstigeAusführung des Betätigungselements:KuppenstößelAusrichtung des Betätigungselements:Rollenstößel geradeAusführung des elektrischen Anschlusses:Kabeleinführung (metrisch)Mit Statusanzeige:neinGeeignet für Sicherheitsfunktionen:jaExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneUmgebungstemperatur während des Betriebs:-25..70 °CSchutzart (IP):IP66/IP67Schutzart (NEMA):sonstige
Eaton Positionsschalter 1S1Ö LS-S11/F: weitere Details
Positionsschalter, Grundfunktion: Positionsschalter, Sicherheitspositionsschalter, Typkenner: LS(M)- , Sortiment: Kuppenstößel, Schutzart: IP66, IP67, Merkmale: Grundgerät, nicht erweiterbar, Umgebungstemperatur: -25 - +70 °C, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 1 Ö, Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Zwangsöffnung (ZW): ja, Farbe Gehäusedeckel: Gelb, Gehäuse: Kunststoff, Verbindungstyp: Schraubanschlussklemme, Normen und Bestimmungen: IEC/EN 60947 EAN: 4015081065516

Geliefert wird: Eaton (Moeller) Positionsschalter 1S1Ö Kuppenstößel Basisg. LS-S11/F, Verpackungseinheit: 1 Stk., EAN: 4015081065516
