Eaton 197214 EASY-E4-DC-12TCX1 SPS-Steuerungsmodul 24 V/DC kaufen

Ein weißes Steuermodul mit der Aufschrift 'Eaton', mehreren Eingangs- und Ausgangsanschlüssen, LED-Anzeigen und Ethernet-Port.

Programmierbarer Logikcontroller der Marke Eaton, Modell EA9-Y-E4-DC-12TCX1, mit Anschlüssen und LED-Anzeigen für Stromversorgung.

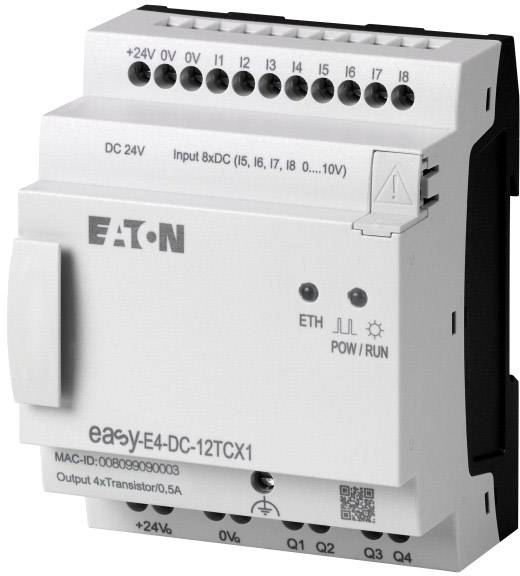

Industrieelektronik-Modul mit mehreren Anschlussmöglichkeiten. Aufschrift 'EATON', Modell 'ea9y-E4-DC-12TCX1'.

1/3

Datenblatt (PDF)

Lieferung Mo., 23. Nov.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (142,88 € / Stück)

142,88 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Bald verfügbar

Kostenfreier Versand

134,45 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Eaton Eaton (Moeller) Steuerrelais 8 digitale Eingänge EASY-E4-DC-12TCX1

0 V, 20,4..28,8 V, DC, 0,5 A, 2 W, 8, 4, Mit Relaisausgang: nein, 1, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für EtherCAT: nein, Unterstützt Protokoll für TCP/IP: ja, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein

Technische Daten

Einbaulage: Vertikal oder horizontal
Einströmung nach IEC/EN 61000-4-6: 10 V
Gewicht: 0.155 kg
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]: 50 mm
Luftdruck (Betrieb): 795 - 1080 hPa
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms: 18 Schocks
Verlustleistung statisch, stromunabhängig [Pvs]: 2 W
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen sonstige: 1
Anzahl der digitalen Ausgänge: 4
Auflösung: 12 Bit (Wert 0 - 4095)
Datenübertragungsrate: 10/100 MBit/s
Eingangsimpedanz: 13.3 kΩ
Eingänge als Analogeingänge nutzbar: 4 (I5, I6, I7, I8)
Elektrostatische Entladung (ESD): 6 kV
Ethernet: CAT5
Lagerung [ϑ]: -40 - +70 °C
Leitungslänge: ≦ 30, geschirmt m
Restwelligkeit: ≦ 5 %
Schaltstrom: 0.5 A
Schraubklemmen: 6.5 mm

Produkt-Art: SPS-Steuerungsmodul

Herst.-Teilenr.: 197214

Typ: EASY-E4-DC-12TCX1

Anzahl analoge Eingänge max.: 4

Anzahl analoge Ausgänge max.: 0

Anzahl digitale Eingänge max.: 8

Betriebsspannung min.: 20.4 V/DC

Betriebsspannungsbereich: 20.4 - 24 V/DC

Betriebsspannung max.: 24 V/DC

Betriebsspannung: 24 V/DC

Höhe: 90 mm

Länge: 58 mm

Breite: 71.5 mm

: IP20

Abm.: (L x B x H) 58 x 71.5 x 90 mm

Montageart (Details): Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: -25 °C

Auflösung: 12 Bit

Ausgangsleistung: 0.5 A

Wochen-/Jahres-Schaltuhr: Ja

Gewicht: 0.155 kg

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1954940 Eaton 197214 EASY-E4-DC-12TCX1 SPS-Steuerungsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1954940 Eaton 197214 EASY-E4-DC-12TCX1 SPS-Steuerungsmodul 24 V/DC

Beschreibung

Eaton Steuerrelais EASY-E4-DC-12TCX1

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Steuerrelais 8 digitale EingängeTyp:EASY-E4-DC-12TCX1Versorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:20,4..28,8 VSpannungsart der Versorgungsspannung:DCSchaltstrom:0,5 ALeistungsaufnahme:2 WAnzahl der digitalen Eingänge:8Anzahl der digitalen Ausgänge:4Mit Relaisausgang:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Mit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:neinSchutzart (IP):IP20Grundgerät:jaErweiterbar:jaErweiterungsgerät:neinMit Zeitschaltuhr:jaTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:72 mmHöhe:90 mmTiefe:58 mm
Eaton Steuerrelais EASY-E4-DC-12TCX1: weitere Details
Elektronisches Steuerrelais easy-E4 mit Versorgungsspannung 24 VDC. Es stehen 8 Digitaleingänge mit 24 VDC zur Verfügung, wovon 4 Eingänge auch als Analogeingänge und 4 Eingänge als Schnellzähler verwendet werden können. Das Steuerrelais easy-E4 verfügt über 4 Transistorausgänge für 24 VDC. Das Steuerrelais ist mit Diagnose-LEDs, einer Uhr, einer integrierten Ethernet-Schnittstelle und Schraubklemmen ausgestattet. Dieses Steuerrelais easy-E4 kann mit den digitalen Ein-/Ausgangserweiterungen der easyE4-Serie erweitert werden. Eine Lieferung mit eigener freier Programmierung ist über Artikel (Y7) -2010781 EASY-COMBINATION möglich. EAN: 4015081939459

Geliefert wird: Eaton (Moeller) Steuerrelais 8 digitale Eingänge EASY-E4-DC-12TCX1, Verpackungseinheit: 1 Stk., EAN: 4015081939459
