Eaton 222355 PKZM4-50 Motorschutzschalter mit Drehschalter 690 V/AC 50 A 1 St. kaufen

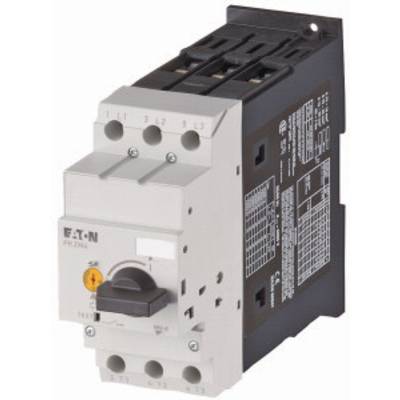

Ein dreipoliger Schutzschalter mit Markierungen und Schalterpositionen, oft in elektrischen Schaltkästen verwendet.

Abbildung ähnlich

Produkt-Art

Motorschutzschalter

Schaltspannung

690 V/AC

Schaltstrom (max.)

50 A

Schalter/Taster-Besonderheiten

mit Drehschalter

Ausführung

3 polig

Datenblatt (PDF)

6 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 6 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Motorschutzschalter PKZM4

40..50 A, 775 A, Mit thermischem Schutz: nein, Phasenausfallempfindlich: ja, thermomagnetisch, 690 V, 50 A, 14 kW, 25 kW, 24,6 W, Schraubanschluss, Drehknopf, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: nein, Mit integriertem Unterspannungsauslöser: nein, 3, 50 kA, Schutzart (IP): IP20, 140 mm, 55 mm, 160 mm

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Verlustleistung des Betriebsmittels, stromabhängig [Pvid]: 24.6 W
Verlustleistung pro Pol, stromabhängig [Pvid]: 8.2 W
Bemessungsbetriebsleistung bei AC-3, 400 V: 25 kW
Bemessungsfrequenz [f]: 40 - 60 Hz
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V/AC: 50 kA
Bemessungsstoßspannungsfestigkeit [Uimp]: 6000 V/AC
Polzahl: 3
Anschlussquerschnitte Hauptleiter: 14 mm
Anzugsdrehmoment Anschlussschrauben: 3.3 Nm
Aufstellungshöhe: max. 2000 m
Kurzschlussauslöser [Irm]: 775 A
Kurzschlussfestigkeit: bis 250 V
Mit thermischem Schutz: ja
Stromwärmeverluste (3-polig betriebswarm): 24.6 W
Max. Schalthäufigkeit: 40 S/h
Überspannungskategorie/Verschmutzungsgrad: III/3

Produkt-Art: Motorschutzschalter

Schalter/Taster-Besonderheiten: mit Drehschalter

Ausführung: 3 polig

Anschluss: Schraubklemme

Herstellerfarbe: Mehrfarbig

Schaltspannung: 690 V/AC

Schaltstrom (min.): 40 A

Schaltstrom (max.): 50 A

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

: IP20
IP00

Länge: 160 mm

Breite: 55 mm

Höhe: 140 mm

Mechanische Lebensdauer: 0.03 x 10⁶

Inhalt: 1 St.

Typ: PKZM4-50

Abm.: (L x B x H) 160 x 55 x 140 mm

: 55 mm

: 140 mm

: 160 mm

: 25 kW

: FALSE

: 50 A

: FALSE

: 3

: 690-690 V

: 40-50 A

: 24.6 W

: IP20

: FALSE

: Schraubanschluss

: Drehknopf

: thermomagnetisch

: 14 kW

: 50 kA

: 775-775 A

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1434315 Eaton 222355 PKZM4-50 Motorschutzschalter mit Drehschalter 690 V/AC 50 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1434315 Eaton 222355 PKZM4-50 Motorschutzschalter mit Drehschalter 690 V/AC 50 A 1 St.

Information

Information 1434315 Eaton 222355 PKZM4-50 Motorschutzschalter mit Drehschalter 690 V/AC 50 A 1 St.

Beschreibung

Eaton Motorschutzschalter PKZM4-50

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Motorschutzschalter mit SchraubenTyp:PKZM4-50Überlastauslöser Stromeinstellung:40..50 AEinstellbereich des unverzögerten Kurzschlussauslösers:775 AMit thermischem Schutz:neinPhasenausfallempfindlich:jaAuslösetechnik:thermomagnetischBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:50 ABemessungsbetriebsleistung bei AC-3, 230 V:14 kWBemessungsbetriebsleistung bei AC-3, 400 V:25 kWVerlustleistung:24,6 WAnschlussart Hauptstromkreis:SchraubanschlussAusführung des Betätigungselements:DrehknopfGerätebauart:Einbaugerät FesteinbautechnikMit integriertem Hilfsschalter:neinMit integriertem Unterspannungsauslöser:neinPolzahl:3Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:50 kASchutzart (IP):IP20Höhe:140 mmBreite:55 mmTiefe:160 mm
Eaton Motorschutzschalter PKZM4-50: weitere Details
Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM4, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser EAN: 4015082223557

Geliefert wird: Eaton (Moeller) Motorschutzschalter mit Schrauben PKZM4-50, Verpackungseinheit: 1 Stk., EAN: 4015082223557
