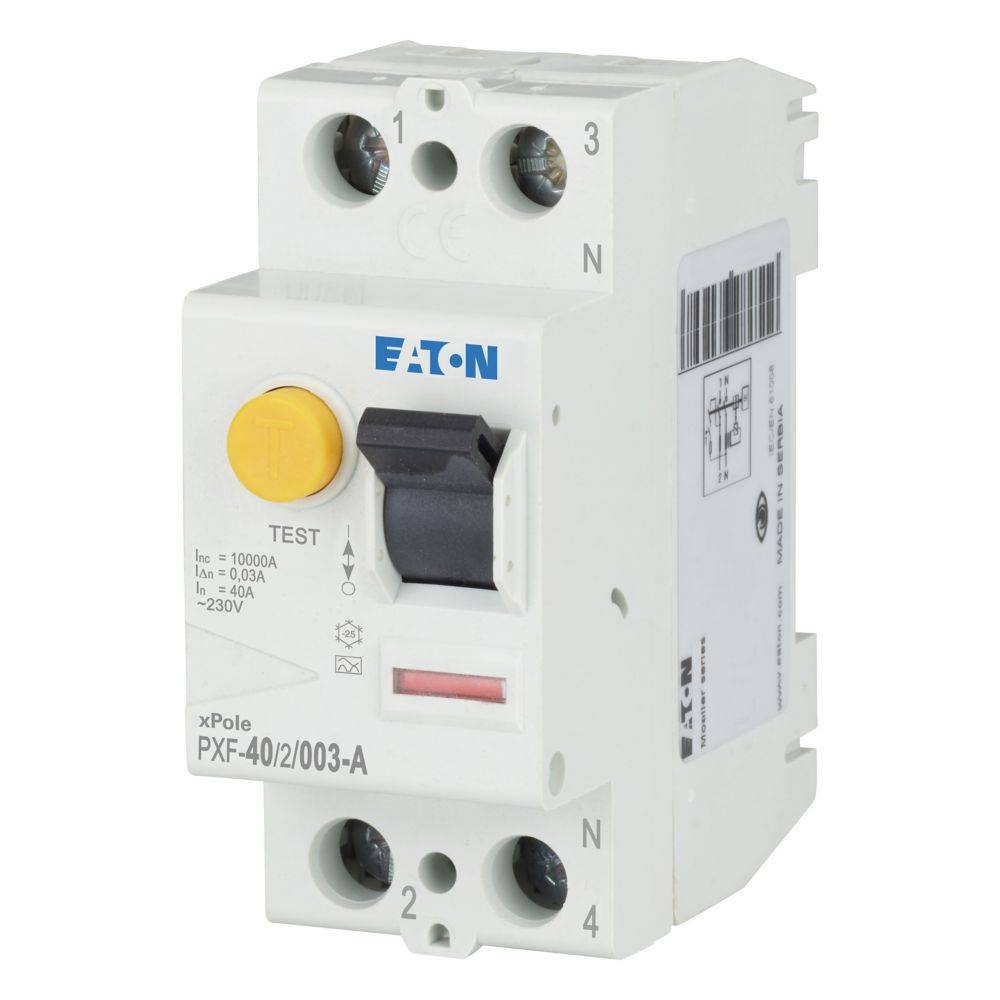

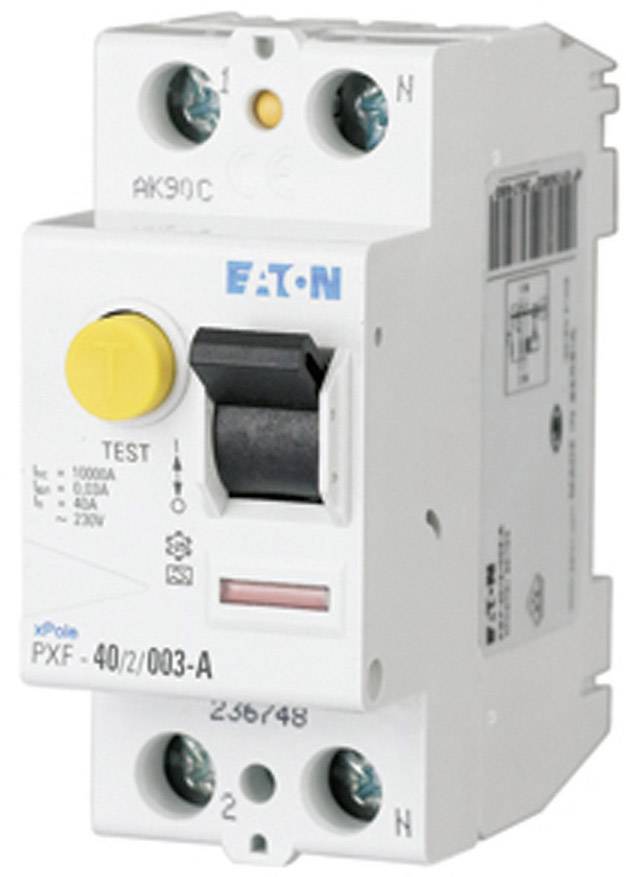

Eaton 236748 PXF-40/2/003-A FI-Schutzschalter A 2polig 40 A 0.03 A 230 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
FI-Schutzschalter
Polzahl
2
Auslöse-Charakteristik
A
Bemessungs-Differenzstrom
0.03 A
Nennstrom - gerundet
40 A
Datenblatt (PDF)
17 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (26,04 € / Stück)
27,72 €
-6 %
26,04 €
zzgl. MwSt.
& Kostenfreier Versand mit
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
FI-Schutzschalter 2polig 40 A
- Für 35 mm-Hutschienenmontage
Technische Daten
- Anschließbarer Leiterquerschnitt eindrähtig: 1.5 - 35 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5 - 16 mm²
- Auslösung: unverzögert s
- Bemessungsfrequenz [f]: 50 Hz
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsschaltvermögen / Bemessungsfehlerschaltvermögen [Im / IΔm]: 500 A
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsstrom zur Verlustleistungsangabe [In]: 40 A
- Breite in Teilungseinheiten: 2
- Einbaubreite: 35 (2TE) mm
- Empfindlichkeit: Pulsstromempfindlich
- Frequenz: 50 Hz
- Gerätesockelmaß: 80 mm
- Grenzwerte der Betriebsspannung: 184 - 250 V AC
- Kappen-Einbaumaß: 45 mm
- Klemmquerschnitt: 2 x 16 mm2
- Klimafestigkeit: 25-55°C/90-95% relative Luftfeuchte gemäß IEC 60068-2
- Kurzschlussfestigkeit (Icw): 10 kA
- Lebensdauer: ≧ 20000
- Materialstärke Verschienung: 0.8 - 2 mm
- Max. Betriebsumgebungstemperatur: +60 °C
- Min. Betriebsumgebungstemperatur: -25 °C
- Mit Verriegelungsvorrichtung: ja
- Montage: Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715
- Montageart: DIN-Schiene
- Schutzart (IP): IP20
- Stoßstromfestigkeit: 0.25 kA
- Umgebungstemperatur während des Betriebs: -25 - 40 °C
- Verlustleistung des Betriebsmittels, stromabhängig [Pvid]: 5.8 W
- Verschmutzungsgrad: 2
- Produkt-Art
FI-Schutzschalter
- Polzahl
2
- Auslöse-Charakteristik
A
- Bemessungs-Differenzstrom
0.03 A
- Nennstrom
40 A
- Nennstrom - gerundet
40 A
- Abm.
(L x B x H) 80 x 35 x 76 mm
- Ausführung
Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
- Ausschaltvermögen
10 kA
- Herstellerfarbe
Mehrfarbig
- Inhalt
1 St.
- Nennspannung
230 V
- Breite
35 mm
- Höhe
76 mm
- Länge
80 mm
- Tiefe
70.5 mm
- Betriebsspannung (Details)
230/ 400 V/AC
- Gewicht
0
DIN-Schiene
AC
70.5 mm
40 A
230 V
440 V
2
0.03 A
A
FALSE
10 kA
0.25 kA
2
2
FALSE
7035
FALSE
50 Hz
IP20
1.5-35 mm²
1.5-16 mm²
TRUE
-25-60 °C
TRUE
4 kV
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 628055 Eaton 236748 PXF-40/2/003-A FI-Schutzschalter A 2polig 40 A 0.03 A 230 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 628055 Eaton 236748 PXF-40/2/003-A FI-Schutzschalter A 2polig 40 A 0.03 A 230 V
Information
Information 628055 Eaton 236748 PXF-40/2/003-A FI-Schutzschalter A 2polig 40 A 0.03 A 230 V
Beschreibung
Schützt bei besonderen, nicht geglätteten Formen von Gleichfehlerströmen (Typ A nach EN 61 008). Mit Taste für Funktionsprüfung.
Ausführung
- Ausstattung: 230 V, 440 V, 4 kV, AC, -25..60 °C, 1,5..16 mm², 1,5..35 mm²
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
