Eaton DILM15-10(24VDC) Schütz 3 Schließer 7.5 kW 24 V/DC 15.5 A 1 St. kaufen

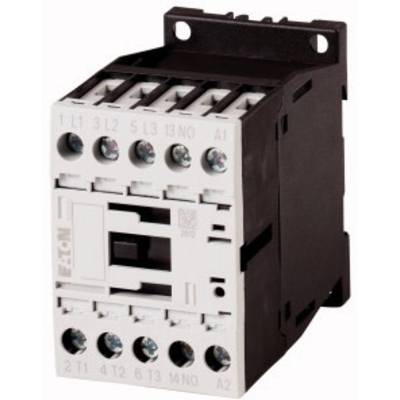

Ein elektrischer Schütz mit mehreren Schraubklemmen, geeignet zur Steuerung elektronischer Schaltungen.

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

24 V/DC

Laststrom

15.5 A

Leistung

7.5 kW

Datenblatt (PDF)

Sofort-Lieferung morgen

2 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

64,50 €

zzgl. MwSt.

4,99 €

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

16 Stück

Kostenfreier Versand

100,83 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz DILM

0 V, 24 V, DC, 3, Schraubanschluss, 24..690 V, 22 A, 15,5 A, 7,5 kW, 7 A, 3 kW, 7,4 kW, 1, Geeignet für Reiheneinbau: nein, 45 mm, 68 mm, 75 mm

Technische Daten

Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274): finger- und handrückensicher
Schalthäufigkeit, mechanisch: 5000
Überspannungskategorie/Verschmutzungsgrad: III/3
Umgebungstemperatur: -40°C bis +80 °C

Produkt-Art: Schütz

Typ: DILM15-10(24VDC)

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer

Nennspannung: 24 V/DC

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 400 V/AC

Laststrom: 15.5 A

: 7.5 kW

Anschluss: Schraubklemme

Mechanische Lebensdauer: 10 x 10⁶

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Inhalt: 1 St.

: 45 mm

: 68 mm

: 75 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 0

: 15.5 A

: 22 A

: 0-0 V

: 0-0 V

: 24-24 V

: Schraubanschluss

: 24-690 V

: 24-690 V

: DC

: 7 A

: 3 kW

: 7.4 kW

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 507252 Eaton DILM15-10(24VDC) Schütz 3 Schließer 7.5 kW 24 V/DC 15.5 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 507252 Eaton DILM15-10(24VDC) Schütz 3 Schließer 7.5 kW 24 V/DC 15.5 A 1 St.

Information

Information 507252 Eaton DILM15-10(24VDC) Schütz 3 Schließer 7.5 kW 24 V/DC 15.5 A 1 St.

Konformitätserklärung

Konformitätserklärung 507252 Eaton DILM15-10(24VDC) Schütz 3 Schließer 7.5 kW 24 V/DC 15.5 A 1 St.

Beschreibung

Eaton Leistungsschütz DILM15-10(24VDC)

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz 1S 7,5kW/400V,ACTyp:DILM15-10(24VDC)Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:15,5 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM15-10(24VDC): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015082900731

Geliefert wird: Eaton (Moeller) Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(24VDC), Verpackungseinheit: 1 Stk., EAN: 4015082900731
