Eaton DILM50(230V50/60HZ) Leistungsschütz 3 Schließer 22 kW 1 St. kaufen

Schütz mit drei Polen, genutzt in elektrischen Schaltungen zur Steuerung von Stromleitungen in Industrieanlagen.

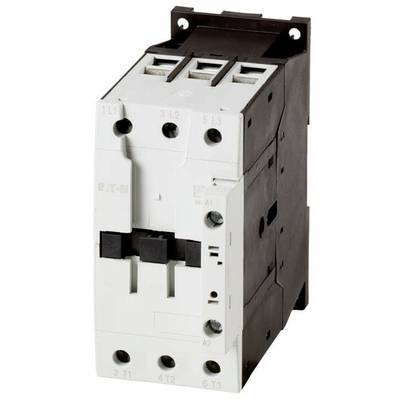

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

22 kW

Anschluss

Schrauben

Typ

DILM50(230V50/60HZ)

Datenblatt (PDF)

22 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

4 Stück

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Eaton DILM50(230V50/60HZ), Schütz, Schwarz, Grau, IP00, AC, 77 mm, 147 mm

Contactor - 3 pole - 380 V 400 V 22 kW - 230 V 50/60 Hz - AC operation - Screw terminals

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Stromart: Wechselstrombetätigung
Spannungsart zur Betätigung: AC
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 10 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 21 A
Geeignet für Reiheneinbau: nein

Produkt-Art: Leistungsschütz

Typ: DILM50(230V50/60HZ)

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

: 22 kW

Anschluss: Schrauben

Inhalt: 1 St.

RoHS-konform: Ja

: 55 mm

: 115 mm

: 132.1 mm

: FALSE

: 22 kW

: 3

: 0

: 0

: 0

: 50 A

: 80 A

: 230-230 V

: 230-230 V

: 0-0 V

: Schraubanschluss

: 230-690 V

: 230-690 V

: AC

: 21 A

: 10 kW

: 29.8 kW

Dokumente & Downloads

Datenblatt

Datenblatt 2306712 Eaton DILM50(230V50/60HZ) Leistungsschütz 3 Schließer 22 kW 1 St.

Beschreibung

Eaton Leistungsschütz DILM50(230V50/60HZ)

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz 22kW/400V,ACTyp:DILM50(230V50/60HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:80 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:50 ABemessungsbetriebsleistung bei AC-3, 400 V:22 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:21 ABemessungsbetriebsleistung bei AC-4, 400 V:10 kWBemessungsbetriebsleistung NEMA:29,8 kWGeeignet für Reiheneinbau:neinBreite:55 mmHöhe:115 mmTiefe:132,1 mm
Eaton Leistungsschütz DILM50(230V50/60HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082778385

Geliefert wird: Eaton (Moeller) Leistungsschütz 22kW/400V,AC DILM50(230V50/60HZ), Verpackungseinheit: 1 Stk., EAN: 4015082778385
