Eaton DILM500-S/22(220-240V50/60HZ) Leistungsschütz 3 Schließer 250 kW 1 St. kaufen

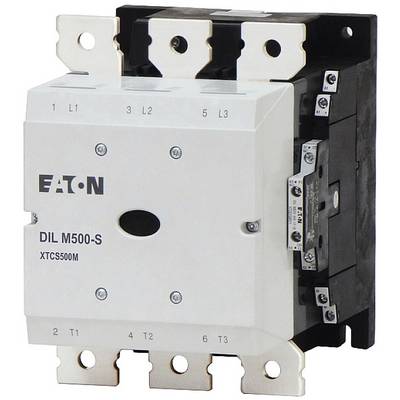

Ein elektrischer Schütz mit der Aufschrift 'EATON DIL M500-S XTC500M', gezeigt in einer Vorderansicht. Geeignet für industrielle Anwendungen.

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

250 kW

Anschluss

Schienenanschluss

Typ

DILM500-S/22(220-240V50/60HZ)

Datenblatt (PDF)

Alternativen anzeigen

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3.306,72 € / Stück)

€

nur 139,00 €

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Stromart: Wechselstrombetätigung
Spannungsart zur Betätigung: AC
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 200 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 800 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 500 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 360 A
Geeignet für Reiheneinbau: nein

Produkt-Art: Leistungsschütz

Typ: DILM500-S/22(220-240V50/60HZ)

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 2 Öffner
2 Schließer

Steuerspannung (min.): 220 V/AC

Steuerspannung (max.): 240 V/AC

Steuerspannungs-Bereich: 220 - 240 V/AC

: 250 kW

Anschluss: Schienenanschluss

Inhalt: 1 St.

RoHS-konform: Ja

: 160 mm

: 219 mm

: 216 mm

: FALSE

: 250 kW

: 3

: 0

: 2

: 2

: 500 A

: 220-240 V

: 220-240 V

: 0-0 V

: Schienenanschluss

: 220-240 V

: 220-240 V

: AC

: 360 A

: 200 kW

: 298 kW

Dokumente & Downloads

Datenblatt

Datenblatt 2306716 Eaton DILM500-S/22(220-240V50/60HZ) Leistungsschütz 3 Schließer 250 kW 1 St.

Beschreibung

Eaton Leistungsschütz DILM500-S/22 #274199

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz 220-240V50/60HzTyp:DILM500-S/22 #274199Bemessungssteuerspeisespannung Us bei AC 50 Hz:220..240 VBemessungssteuerspeisespannung Us bei AC 60 Hz:220..240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchienenanschlussBetriebsspannung bei AC 50 Hz:220..240 VBetriebsspannung bei AC 60 Hz:220..240 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:800 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:500 ABemessungsbetriebsleistung bei AC-3, 400 V:250 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:360 ABemessungsbetriebsleistung bei AC-4, 400 V:200 kWBemessungsbetriebsleistung NEMA:298 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:160 mmHöhe:219 mmTiefe:216 mm
Eaton Leistungsschütz DILM500-S/22 #274199: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 500 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 800 A, gekapselt: Ith= 600 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom EAN: 4015082741990

Geliefert wird: Eaton (Moeller) Leistungsschütz 220-240V50/60Hz DILM500-S/22 #274199, Verpackungseinheit: 1 Stk., EAN: 4015082741990
