Eaton DILM580/22(RA250) Leistungsschütz 3 Schließer 315 kW 1 St. kaufen

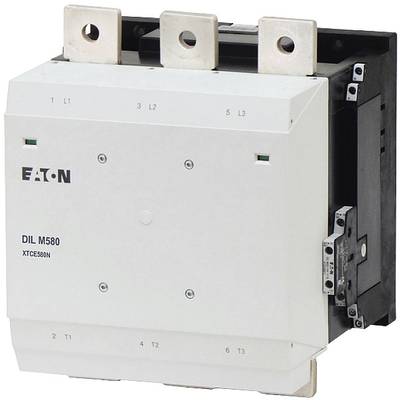

Ein weißer Eaton DIL M580 Leistungsschalter mit drei Anschlussklemmen.

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

315 kW

Anschluss

Schienenanschluss

Typ

DILM580/22(RA250)

Datenblatt (PDF)

10 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Stromart: Gleichstrombetätigung
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 250 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 980 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 580 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 456 A
Geeignet für Reiheneinbau: nein

Produkt-Art: Leistungsschütz

Typ: DILM580/22(RA250)

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 2 Öffner
2 Schließer

Steuerspannung (min.): 110 V/DC
110 V/AC

Steuerspannung (max.): 250 V/DC
250 V/AC

Steuerspannungs-Bereich: 110, 110 - 250, 250 V/DC, V/AC

: 315 kW

Anschluss: Schienenanschluss

Inhalt: 1 St.

RoHS-konform: Ja

: 250 mm

: 296 mm

: 232 mm

: FALSE

: 315 kW

: 3

: 0

: 2

: 2

: 580 A

: 110-250 V

: 110-250 V

: 110-250 V

: Schienenanschluss

: 110-250 V

: 110-250 V

: AC/DC

: 456 A

: 250 kW

: 298 kW

Dokumente & Downloads

Datenblatt

Datenblatt 2306718 Eaton DILM580/22(RA250) Leistungsschütz 3 Schließer 315 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2306718 Eaton DILM580/22(RA250) Leistungsschütz 3 Schließer 315 kW 1 St.

Beschreibung

Eaton Leistungsschütz m.Br. DILM580/22(RA250)

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz m.Br. 2S2Ö 315kW/400V/AC3Typ:DILM580/22(RA250)Bemessungssteuerspeisespannung Us bei AC 50 Hz:110..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz:110..250 VBemessungssteuerspeisespannung Us bei DC:110..250 VSpannungsart zur Betätigung:AC/DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchienenanschlussBetriebsspannung bei AC 50 Hz:110..250 VBetriebsspannung bei AC 60 Hz:110..250 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:980 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:580 ABemessungsbetriebsleistung bei AC-3, 400 V:315 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:456 ABemessungsbetriebsleistung bei AC-4, 400 V:250 kWBemessungsbetriebsleistung NEMA:298 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:250 mmHöhe:296 mmTiefe:232 mm
Eaton Leistungsschütz m.Br. DILM580/22(RA250): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 580 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 980 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2000 A EAN: 4015082082161

Geliefert wird: Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 315kW/400V/AC3 DILM580/22(RA250), Verpackungseinheit: 1 Stk., EAN: 4015082082161
