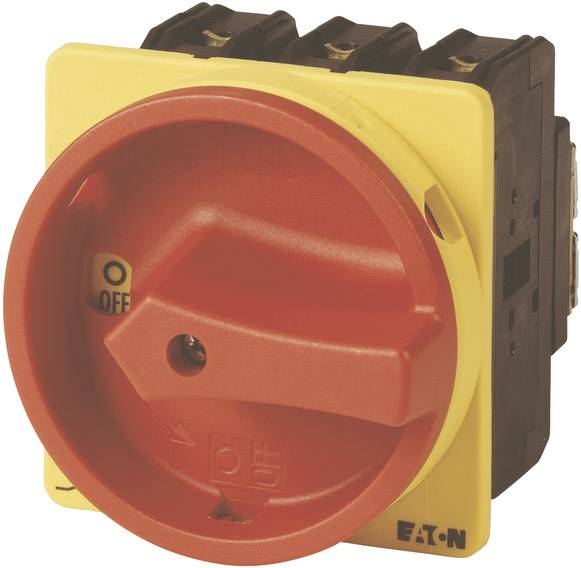

Eaton P3-63/EA/SVB Nockenschalter absperrbar 63 A 690 V 1 x 90 ° Gelb, Rot 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Nockenschalter
Betätigungsart
Not-Aus Drehschalter
Schaltwinkel
1 x 90 °
Montageart
Einbau
Schaltspannung
690 V
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Hauptschalter Einbau
- Hauptschalter P3 63A P3-63/EA/SVB Einbau 3-polig NOT-AUS-Funktion mit
Technische Daten
- Hauptschalter P3 63A P3-63/EA/SVB Einbau 3-polig NOT-AUS-Funktion mit
- Produkt-Art
Nockenschalter
- Schalter/Taster-Besonderheiten
absperrbar
- Gehäuse-/Knopffarbe
Gelb
Rot
- Funktionen
rastend
- Betätigungsart
Not-Aus Drehschalter
- Schaltwinkel
1 x 90 °
- Ausführung
absperrbar in 0-Stellung
- Montageart
Einbau
- Aufdruck-Motiv
OFF/ON
- Polzahl
3
- Anschluss
Schrauben
- Gewinde-Maß
M5
- Schaltspannung
690 V
- Schaltstrom (max.)
63 A
30 kW
- Min. Temperatur
-25 °C
- Max. Temperatur
+50 °C
- Länge
87 mm
- Breite
87 mm
IP55
- Inhalt
1 St.
- Typ
P3-63/EA/SVB
- Abm.
(L x B) 87 mm x 87 mm
- Herstellerfarbe
Mehrfarbig
87
102 mm
128 mm
30 kW
0
0
63 A
3
690-690 V
100 kA
IP65
0
1
TRUE
FALSE
Schraubanschluss
TRUE
Türkupplungsdrehantrieb
TRUE
FALSE
TRUE
30 kW
1.26 kA
rot
FALSE
TRUE
FALSE
FALSE
FALSE
690 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
63 A
30 kW
FALSE
63
12
FALSE
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 702438 Eaton P3-63/EA/SVB Nockenschalter absperrbar 63 A 690 V 1 x 90 ° Gelb, Rot 1 St.
Information
Information 702438 Eaton P3-63/EA/SVB Nockenschalter absperrbar 63 A 690 V 1 x 90 ° Gelb, Rot 1 St.
Beschreibung
Eaton Hauptschalter P3-63/EA/SVB
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter Einbau/rotTyp:P3-63/EA/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:63 ABemessungsdauerstrom bei AC-23, 400 V:63 ABemessungsdauerstrom bei AC-21, 400 V:63 ABemessungsbetriebsleistung bei AC-3, 400 V:30 kWBemessungskurzzeitstromfestigkeit Icw:1,26 kABemessungsbetriebsleistung bei AC-23, 400 V:30 kWSchaltleistung bei 400 V:30 kWBedingter Bemessungskurzschlussstrom Iq:100 kAPolzahl:3Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:87 mmHöhe:102 mmTiefe:128 mm
Eaton Hauptschalter P3-63/EA/SVB: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12 EAN: 4015080316077
Geliefert wird: Eaton (Moeller) Hauptschalter Einbau/rot P3-63/EA/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080316077
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter Einbau/rotTyp:P3-63/EA/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:63 ABemessungsdauerstrom bei AC-23, 400 V:63 ABemessungsdauerstrom bei AC-21, 400 V:63 ABemessungsbetriebsleistung bei AC-3, 400 V:30 kWBemessungskurzzeitstromfestigkeit Icw:1,26 kABemessungsbetriebsleistung bei AC-23, 400 V:30 kWSchaltleistung bei 400 V:30 kWBedingter Bemessungskurzschlussstrom Iq:100 kAPolzahl:3Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:87 mmHöhe:102 mmTiefe:128 mm
Eaton Hauptschalter P3-63/EA/SVB: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12 EAN: 4015080316077
Geliefert wird: Eaton (Moeller) Hauptschalter Einbau/rot P3-63/EA/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080316077
Ausführung
- Ausstattung: 690 V, 690 V, nein, rot
Lieferumfang
- Geliefert wird: Eaton (Moeller) Hauptschalter Einbau/rot P3-63/EA/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080316077
