Eaton T0-2-1/EA/SVB Nockenschalter absperrbar 20 A 690 V 1 x 90 ° Gelb, Rot 1 St. kaufen

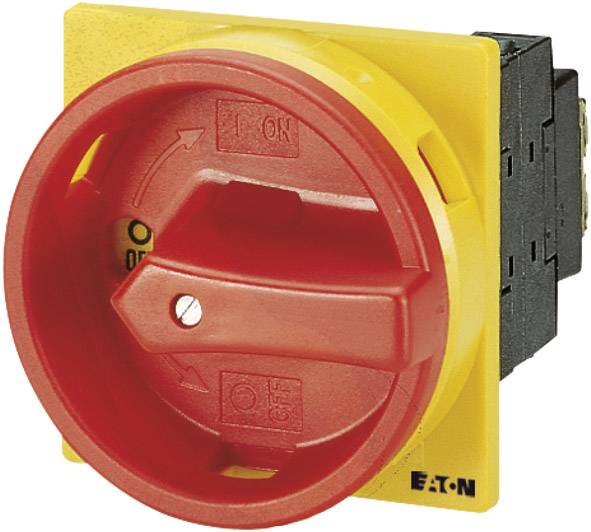

Not-Aus-Schalter in gelb-roter Farbkombination, zeigt einen Drehgriff in Position 'ON' und 'OFF', verwendet zur Geräteabschaltung.

Abbildung ähnlich

Produkt-Art

Nockenschalter

Betätigungsart

Not-Aus Drehschalter

Schaltwinkel

1 x 90 °

Montageart

Einbau

Schaltspannung

690 V

Datenblatt (PDF)

Sofort-Lieferung Mo., 31. Aug.

53 Stück

Verkauf und Versand:

Tandmore.de AGB

Anzahl

Stück

Gesamt

31,66 €

zzgl. MwSt.

5,80 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mo., 31. Aug.

68 Stück

Versand

47,05 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Der Eaton Hauptschalter/Not-Aus T0-2-1/EA/SVB ist ein 3-poliger Schalter mit einer Bemessungsspannung von 690 V und einem Bemessungsstrom von 20 A. Er verfügt über eine NOT-AUS-Funktion und ist abschließbar in 0-Stellung. Der Schalter ist für den Einbau geeignet und hat eine Schutzart von IP65.

Hauptschalter Einbau

Highlights & Details

Ausführung als Hauptschalter: ja, Ausführung als Wartungs-/Reparaturschalter: ja, Ausführung als Sicherheitsschalter: nein, Ausführung als NOT-AUS-Einrichtung: ja, Ausführung als Wendeschalter: nein, 1, 690 V, 20 A, 13,3 A, 5,5 kW, 0,32 kA, 6 kA, 3, Motorantrieb optional: nein, Motorantrieb integriert: nein, Spannungsauslöser optional: nein, Einbaugerät Festeinbautechnik

Technische Daten

Ausführung als Hauptschalter: jaAusführung als Wartungs-/Reparaturschalter: jaAusführung als Sicherheitsschalter: neinAusführung als NOT-AUS-Einrichtung: jaAusführung als Wendeschalter: neinAnzahl der Schalter: 1Max. Bemessungsbetriebsspannung Ue bei AC: 690 VBemessungsbetriebsspannung: 690 VBemessungsdauerstrom Iu: 20 ABemessungsdauerstrom bei AC-23, 400 V: 13,3 ABemessungsdauerstrom bei AC-21, 400 V: 20 ABemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kWBemessungskurzzeitstromfestigkeit Icw: 0,32 kABemessungsbetriebsleistung bei AC-23, 400 V: 5,5 kWSchaltleistung bei 400 V: 5,5 kWBedingter Bemessungskurzschlussstrom Iq: 6 kAPolzahl: 3Motorantrieb optional: neinMotorantrieb integriert: neinSpannungsauslöser optional: neinGerätebauart: Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung: neinGeeignet für Frontbefestigung 4-Loch: neinGeeignet für Frontbefestigung Zentral: jaGeeignet für Verteilereinbau: neinGeeignet für Zwischenbau: neinFarbe des Betätigungselements: rotAusführung des Betätigungselements: TürkupplungsdrehantriebVerriegelbar: jaAnschlussart Hauptstromkreis: SchraubanschlussMit vormontierter Verkabelung: neinSchutzart (IP), frontseitig: IP65Schutzart (NEMA): 12Breite: 65 mmHöhe: 74 mmTiefe: 111 mmVerpackungseinheit: 1 StückMaße (cm): 111 × 75 × 65Bruttogewicht: 0,173 kg, Nettogewicht: 0,142 kgECLASS 7: Lastschalter (27371405)

Produkt-Art: Nockenschalter

Schalter/Taster-Besonderheiten: absperrbar

Gehäuse-/Knopffarbe: Gelb
Rot

Funktionen: rastend

Betätigungsart: Not-Aus Drehschalter

Schaltwinkel: 1 x 90 °

Ausführung: absperrbar in 0-Stellung

Montageart: Einbau

Aufdruck-Motiv: OFF/ON

Polzahl: 3

Anschluss: Schrauben

Gewinde-Maß: M3.5

Schaltspannung: 690 V

Schaltstrom (max.): 20 A

: 6.5 kW

Min. Temperatur: -25 °C

Max. Temperatur: +50 °C

Länge: 65 mm

Breite: 65 mm

: IP55

Inhalt: 1 St.

Typ: T0-2-1/EA/SVB

Abm.: (L x B) 65 mm x 65 mm

Herstellerfarbe: Mehrfarbig

: 65

: 74 mm

: 111 mm

: 5.5 kW

: 0

: 0

: 20 A

: 3

: 690-690 V

: 6 kA

: IP65

: 0

: 1

: TRUE

: FALSE

: Schraubanschluss

: TRUE

: Türkupplungsdrehantrieb

: TRUE

: FALSE

: TRUE

: 5.5 kW

: 0.32 kA

: rot

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 20 A

: 5.5 kW

: FALSE

: 12

: FALSE

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 703500 Eaton T0-2-1/EA/SVB Nockenschalter absperrbar 20 A 690 V 1 x 90 ° Gelb, Rot 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 703500 Eaton T0-2-1/EA/SVB Nockenschalter absperrbar 20 A 690 V 1 x 90 ° Gelb, Rot 1 St.

Information

Information 703500 Eaton T0-2-1/EA/SVB Nockenschalter absperrbar 20 A 690 V 1 x 90 ° Gelb, Rot 1 St.

Beschreibung

Eaton Hauptschalter/Not-Aus T0-2-1/EA/SVB

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Hauptschalter/Not-Aus 3pol.Typ:T0-2-1/EA/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:20 ABemessungsdauerstrom bei AC-23, 400 V:13,3 ABemessungsdauerstrom bei AC-21, 400 V:20 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungskurzzeitstromfestigkeit Icw:0,32 kABemessungsbetriebsleistung bei AC-23, 400 V:5,5 kWSchaltleistung bei 400 V:5,5 kWBedingter Bemessungskurzschlussstrom Iq:6 kAPolzahl:3Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:neinGeeignet für Frontbefestigung Zentral:jaGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:65 mmHöhe:74 mmTiefe:111 mm
Eaton Hauptschalter/Not-Aus T0-2-1/EA/SVB: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3 EAN: 4015080388739

Geliefert wird: Eaton (Moeller) Hauptschalter/Not-Aus 3pol. T0-2-1/EA/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080388739
