Eaton T0-2-1/I1/SVB Nockenschalter 20 A 690 V 1 x 90 ° Gelb, Rot 1 St. kaufen

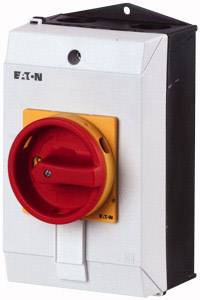

Elektrischer Hauptschalter in einem Gehäuse, mit rotem Drehgriff.

Abbildung ähnlich

Produkt-Art

Nockenschalter

Betätigungsart

Not-Aus Drehschalter

Schaltwinkel

1 x 90 °

Montageart

Aufbau

Schaltspannung

690 V

Datenblatt (PDF)

36 Stück

Verkauf und Versand:

Automation24 AGB

Anzahl

Stück

Gesamt

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

21 Stück

Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Kurzbeschreibung

Der Eaton Hauptschalter T0-2-1/I1/SVB ist ein 3-poliger Schalter mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsdauerstrom von 20 A. Er verfügt über eine NOT-AUS-Funktion und ist abschließbar in 0-Stellung. Der Schalter ist für den Einbau in Verteilern geeignet und hat die Schutzart IP65.

Hauptschalter Aufbau

Highlights & Details

WEEE-pflichtig: nein

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Hauptschalter, T0, 20 A, Aufbau, 2 Baueinheit(en), 3-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung

Produkt-Art: Nockenschalter

Gehäuse-/Knopffarbe: Gelb
Rot

Funktionen: rastend

Betätigungsart: Not-Aus Drehschalter

Schaltwinkel: 1 x 90 °

Ausführung: Hauptschalter Aufbau

Montageart: Aufbau

Aufdruck-Motiv: OFF/ON

Polzahl: 3

Anschluss: Schrauben

Gewinde-Maß: M3.5

Schaltspannung: 690 V

Schaltstrom (max.): 20 A

: 6.5 kW

Min. Temperatur: -25 °C

Max. Temperatur: +50 °C

Tiefe: 75 mm

Breite: 80 mm

Höhe: 137 mm

: IP65

Inhalt: 1 St.

Typ: T0-2-1/I1/SVB

Abm.: (B x H x T) 80 x 137 x 75 mm

Herstellerfarbe: Mehrfarbig

: 80

: 110 mm

: 137 mm

: 5.5 kW

: 0

: 0

: 20 A

: 3

: 690-690 V

: 6 kA

: IP65

: 0

: 1

: TRUE

: FALSE

: Schraubanschluss

: TRUE

: Türkupplungsdrehantrieb

: TRUE

: FALSE

: TRUE

: 5.5 kW

: 0.32 kA

: rot

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Komplettgerät im Gehäuse

: 20 A

: 5.5 kW

: FALSE

: 13.3

: 12

: FALSE

Dokumente & Downloads

Datenblatt

Datenblatt 701964 Eaton T0-2-1/I1/SVB Nockenschalter 20 A 690 V 1 x 90 ° Gelb, Rot 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 701964 Eaton T0-2-1/I1/SVB Nockenschalter 20 A 690 V 1 x 90 ° Gelb, Rot 1 St.

Information

Information 701964 Eaton T0-2-1/I1/SVB Nockenschalter 20 A 690 V 1 x 90 ° Gelb, Rot 1 St.

Beschreibung

Eaton Hauptschalter T0-2-1/I1/SVB

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Hauptschalter I(G)/SVBTyp:T0-2-1/I1/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:20 ABemessungsdauerstrom bei AC-23, 400 V:13,3 ABemessungsdauerstrom bei AC-21, 400 V:20 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungskurzzeitstromfestigkeit Icw:0,32 kABemessungsbetriebsleistung bei AC-23, 400 V:5,5 kWSchaltleistung bei 400 V:5,5 kWBedingter Bemessungskurzschlussstrom Iq:6 kAPolzahl:3Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Komplettgerät im GehäuseGeeignet für Bodenbefestigung:jaGeeignet für Frontbefestigung 4-Loch:neinGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:80 mmHöhe:110 mmTiefe:137 mm
Eaton Hauptschalter T0-2-1/I1/SVB: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3 EAN: 4015082071479

Geliefert wird: Eaton (Moeller) Hauptschalter I(G)/SVB T0-2-1/I1/SVB, Verpackungseinheit: 1 Stk., EAN: 4015082071479
