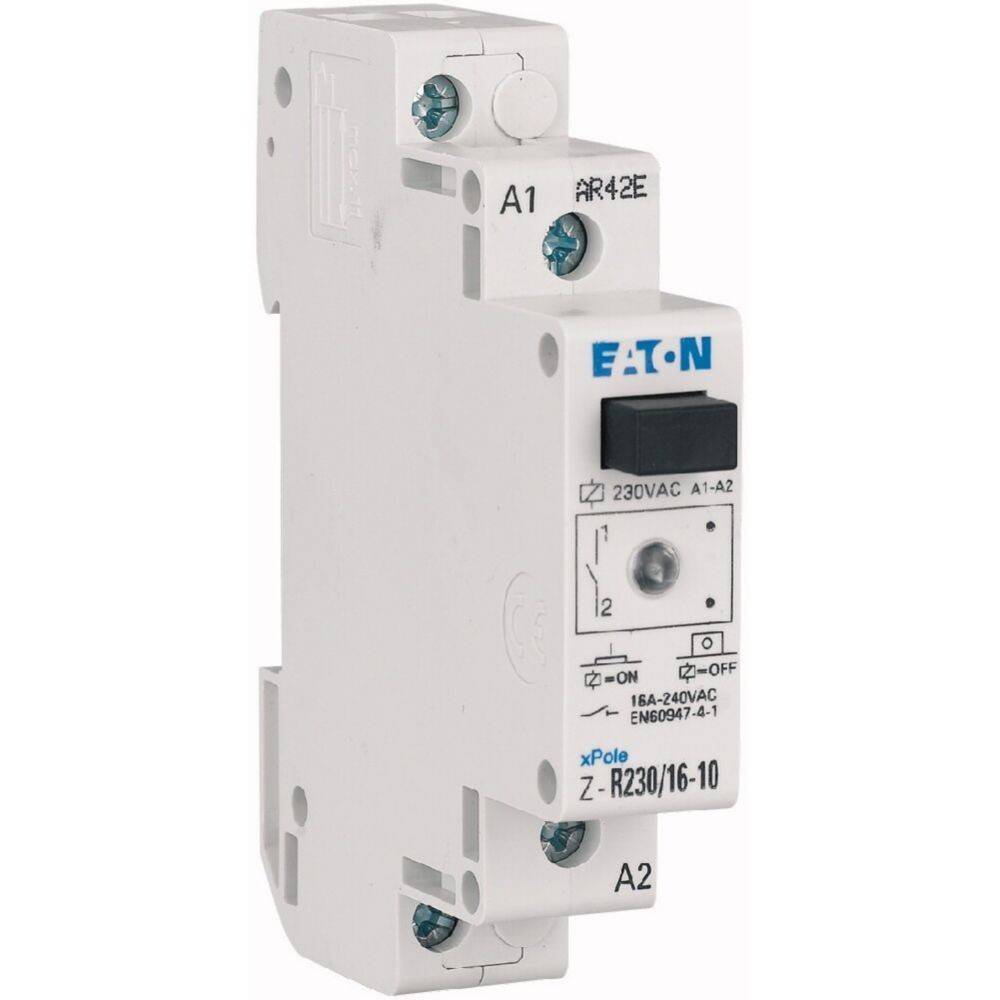

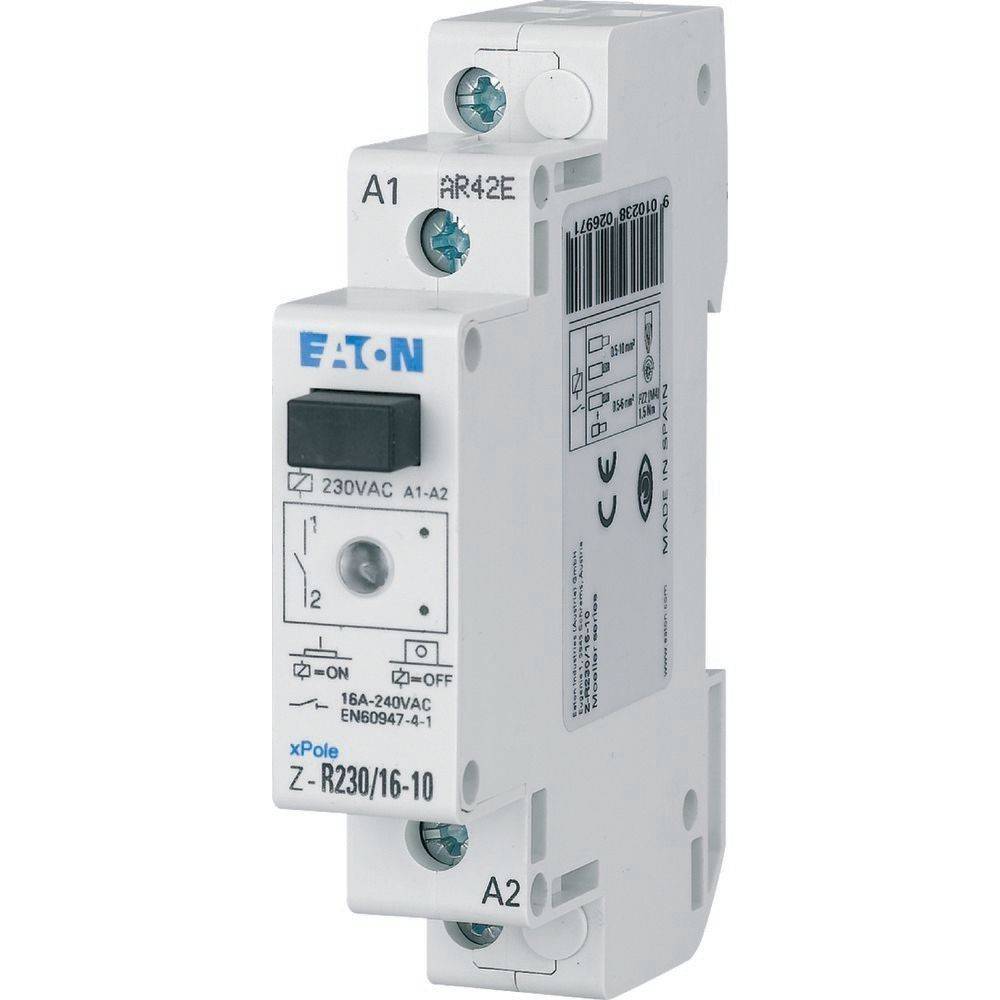

Eaton Z-R230/16-10 Installationsrelais Nennspannung: 230 V, 240 V Schaltstrom (max.): 16 A 1 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Installationsrelais
Kontaktart
1 Schließer
Nennspannung
230 V
240 V
Schaltspannung (max.)
240 V/AC
Schaltstrom (max.)
16 A
Datenblatt (PDF)
Highlights & Details
Installationsrelais Z-R 16A
- Geringe Verlustleistung
- Handbetätigung für Prüfzwecke
- Anzeige des Betriebszustandes mittels LED
- Schalten und Steuern von Stromkreisen bis 16A entsprechend EN 61095
Eco contribution recycling symbols
Technische Daten
- Anzahl der Kontakte als Schließer: 1
- Bemessungsstrom: 16 A
- Versorgungsspannung: 240 V
- Produkt-Art
Installationsrelais
- Typ
Z-R230/16-10
- Anschluss
Schraubklemme
- Kontaktart
1 Schließer
- Nennspannung
230 V
240 V
- Schaltspannung (max.)
240 V/AC
- Schaltstrom (max.)
16 A
- Max. Schaltleistung
3072 W
- Besonderheiten
mit LED
mit Prüftaste
- Höhe
60 mm
- Inhalt
1 St.
DIN-Schiene
mechanisch
60 mm
16 A
1
196-250 V
0-0 V
AC
AC
50-60 Hz
0-0 Hz
AC
240-240 V
5 A
720 W
303 VA
541 VA
271 VA
0
1
0
Dokumente & Downloads
Datenblatt
Datenblatt 2234775 Eaton Z-R230/16-10 Installationsrelais Nennspannung: 230 V, 240 V Schaltstrom (max.): 16 A 1 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2234775 Eaton Z-R230/16-10 Installationsrelais Nennspannung: 230 V, 240 V Schaltstrom (max.): 16 A 1 Schließer 1 St.
Beschreibung
Funktion & Eigenschaften
Die neuen Installationsrelais Z-R 16A setzen auf eine innovative PrintrelaisPlattform auf und sind zum Schalten von einphasigen Verbrauchern bis 16A geeignet. Sie verfügen über die Möglichkeit der Handbetätigung für Prüfzwecke und sind für viele Schaltund Steueranwendungen nutzbar. Die innovative Printrelais-Plattform bietet eine kompakte Bauform und zeichnet sich darüber hinaus über einen
brummfreien Betrieb aus. Sie entspricht der EN 61095 und bieten eine hohe Flexibilität durch verschieden Kontaktkonfi gurationen.
Die Geräte sind für die Schnellbefestigung auf der DIN-Schiene konzipiert und bieten einen einfachen Anschluss durch großzügige dimensionierte Klemmen.
Einsatzgebiet
Die Z-R 16A Installationsrelais bieten universelle Lösungen für Steuerungsund Schaltaufgaben in der Gebäudetechnik sowie in der Hausinstallation. Sie eignen sich besonders zum Schalten von Beleuchtung, Elektroheizungen, Belüftungs- sowie Klimaanlagen, Ventilatoren und Wärmepumpen. Durch den brummfreien Betrieb eignen sich die Z-R 16A Serie besonders für die Anwendung in Hotels, Krankenhäusern sowie Büros.
Die neuen Installationsrelais Z-R 16A setzen auf eine innovative PrintrelaisPlattform auf und sind zum Schalten von einphasigen Verbrauchern bis 16A geeignet. Sie verfügen über die Möglichkeit der Handbetätigung für Prüfzwecke und sind für viele Schaltund Steueranwendungen nutzbar. Die innovative Printrelais-Plattform bietet eine kompakte Bauform und zeichnet sich darüber hinaus über einen
brummfreien Betrieb aus. Sie entspricht der EN 61095 und bieten eine hohe Flexibilität durch verschieden Kontaktkonfi gurationen.
Die Geräte sind für die Schnellbefestigung auf der DIN-Schiene konzipiert und bieten einen einfachen Anschluss durch großzügige dimensionierte Klemmen.
Einsatzgebiet
Die Z-R 16A Installationsrelais bieten universelle Lösungen für Steuerungsund Schaltaufgaben in der Gebäudetechnik sowie in der Hausinstallation. Sie eignen sich besonders zum Schalten von Beleuchtung, Elektroheizungen, Belüftungs- sowie Klimaanlagen, Ventilatoren und Wärmepumpen. Durch den brummfreien Betrieb eignen sich die Z-R 16A Serie besonders für die Anwendung in Hotels, Krankenhäusern sowie Büros.
