Einschraubgehäuse 09 93 001 0121 09930010121 HARTING 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Einschraubgehäuse
Gewinde-Maß
M8
Gehäuse-Material
Polyamid
Typ
09 93 001 0121
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (10,92 € / Stück)
10,92 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han® S
- Kontaktanzahl: 1
- Verriegelungsart: Längsbügel
- Bemessungsstrom: 200 A
- Isolationswiderstand: >108 Ω
- Durchgangswiderstand: ≤ 0,3 mΩ
- Grenztemperatur: -40 ... +125 °C
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;EN 45545-2 Brandschutz in Schienenfahrzeugen;IEC 61984;UL 1973;UL 4128;UL 9540;UL 1977
- Nettogewicht: 24 g
- Bezeichnung: Han® S 200
- Bemessungsspannung: 1.500 V
- Bemessungsstoßspannung: 8 kV
- Verschmutzungsgrad: 2
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Anwendungsgebiet: Energiespeichersysteme
- Schutzart nach IEC 60529: IP40 im gesteckten Zustand;IP20 im ungesteckten Zustand (1500 V DC; 1000 V AC)
- Gehäusebeschreibung: inkl. Stiftkontakt mit M8 Bolzenanschluss;mit Entriegelungsschutz
- Anzugsdrehmoment: 25 Nm
- Gehäuseart: Einschraubgehäuse
- Werkstoff Gehäuse: Polyamid (PA)
- Farbe Gehäuse: RAL 9005 (tiefschwarz);RAL 1028 (melonengelb)
- Hinweis zur Grenztemperatur: Bei Verwendung als Steckverbinder nach IEC 61984.
- Schlüsselweite: 9
- Anzahl der Wiederverriegelungen: ≥ 500
- Verpackungsart
Piece
- Typ
09 93 001 0121
- Produkt-Art
Einschraubgehäuse
- Herst.-Teilenr.
09930010121
- Besonderheiten
Längsbügel
- Gewinde-Maß
M8
- Gesamtpolzahl
1
- Gehäuse-Material
Polyamid
- Anschluss
Bolzenanschluss
- Steckzyklen
≥ 500
- Baureihe
Han® S
- Bemessungsspannung
1500 V
- Bemessungsstrom
200 A
- Inhalt
1 St.
- Material (Details)
Kupferlegierung
- Polzahl
1
IP40
IP20
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
- Verschmutzungsgrad
2
FALSE
FALSE
schwarz
Längsbügel
FALSE
FALSE
Kunststoff
sonstige
-40-125 °C
V0
FALSE
FALSE
Steckergehäuse
IP20
sonstige
Unterteil
ohne
Dokumente & Downloads
Datenblatt
Datenblatt 3001812 Einschraubgehäuse 09 93 001 0121 09930010121 HARTING 1 St. Piece
Datenblatt 3001812 Einschraubgehäuse 09 93 001 0121 09930010121 HARTING 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001812 Einschraubgehäuse 09 93 001 0121 09930010121 HARTING 1 St. Piece
Beschreibung

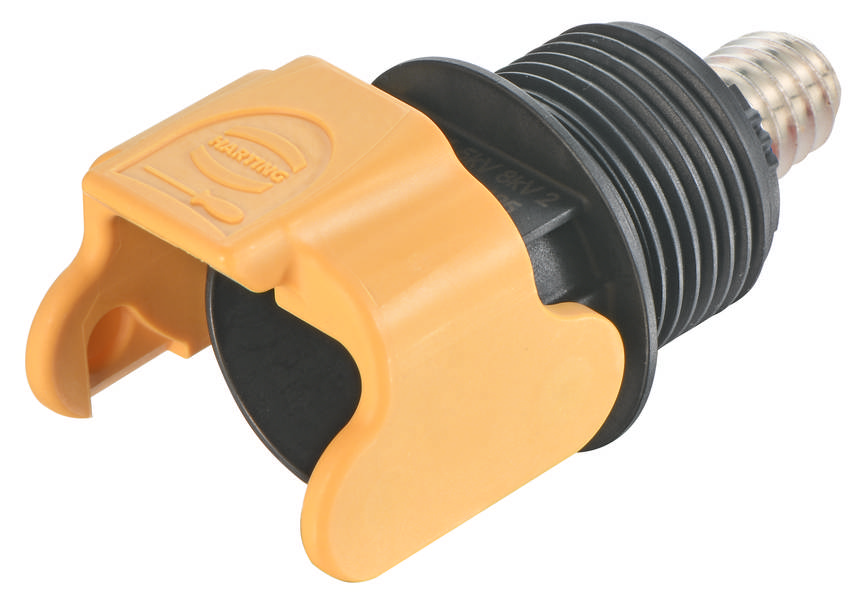

Einschraubgehäuse, inkl. Stiftkontakt mit M8 Bolzenanschluss, mit Entriegelungsschutz, Längsbügel, Werkstoff Gehäuse: Polyamid (PA)
