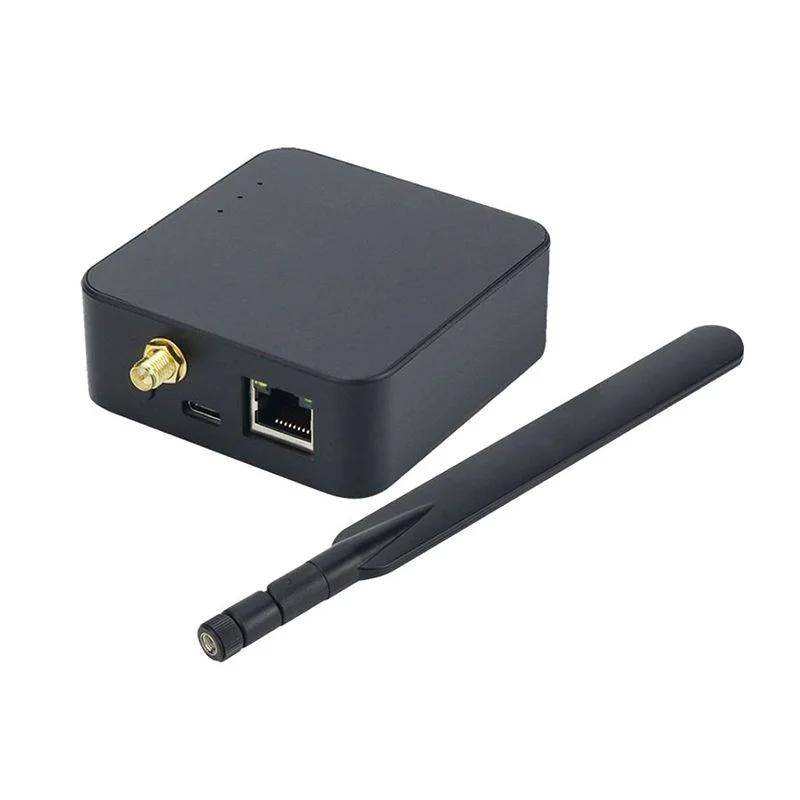

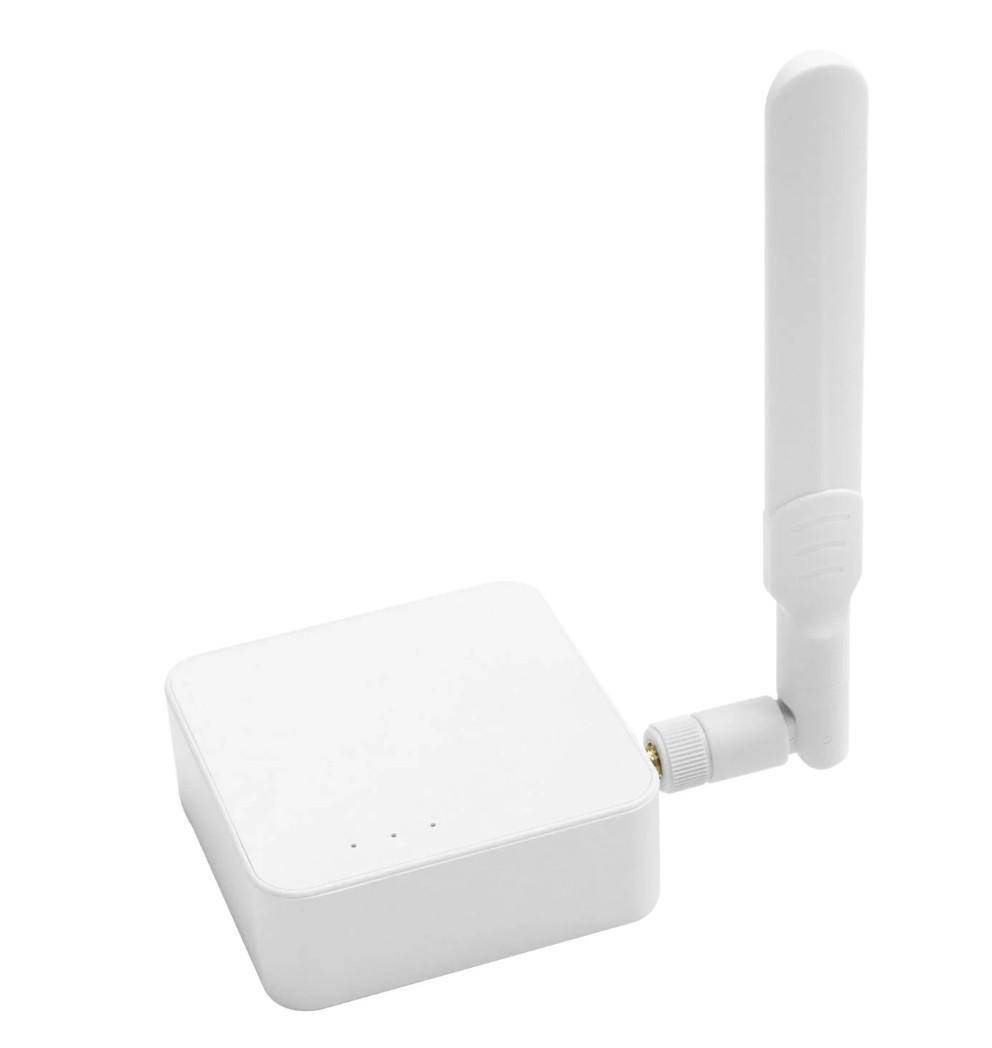

Elecrow ZigStar UZG-01, Zigbee Gateway, +20dBm, USB/LAN/PoE/WiFi, ZHA, Home Assistant - Farbe: Schwarz

Das UZG-01 ist ein netzwerkfähiger Zigbee-Koordinator, der als zentrale Schnittstelle zwischen Zigbee-Funkgeräten und einer Smart-Home-Software arbeitet. Das Gerät basiert auf dem ZigStar LAN Gateway und erweitert dieses Konzept um zusätzliche Funktionen wie Power over Ethernet sowie den aktuellen CC2652P7-Funkchip. Dadurch kann das Gateway in Smart-Home-Umgebungen eingesetzt werden, beispielsweise mit Home Assistant über ZHA, mit Zigbee2MQTT oder in ioBroker-Installationen.

Zigbee ist ein energiesparendes Funkprotokoll im 2,4-GHz-Bereich, das für Geräte mit geringer Datenlast entwickelt wurde, etwa Sensoren, Schalter, Steckdosen oder Beleuchtungssysteme. Damit diese Geräte miteinander kommunizieren können, benötigt jedes Zigbee-Netz einen Koordinator. Der Koordinator bildet die zentrale Instanz des Netzwerks, verwaltet neue Geräte, organisiert die Kommunikation und überträgt Status- und Steuerdaten an das übergeordnete Smart-Home-System.

Im UZG-01 übernimmt diese Aufgabe der Funkcontroller CC2652P7 von Texas Instruments. Dieser Mikrocontroller enthält einen integrierten Zigbee-Transceiver, also eine kombinierte Sende- und Empfangseinheit für die Funkkommunikation. Mit einer Sendeleistung von bis zu +20 dBm und der typischen Mesh-Struktur von Zigbee können netzbetriebene Geräte Funksignale weiterleiten. Dadurch entsteht ein verteiltes Funknetz, das größere Wohnbereiche abdecken und bis zu etwa 300 Zigbee-Geräte verwalten kann.

Das Gateway verbindet dieses Funknetz mit dem lokalen Netzwerk. Die Kommunikation mit dem Smart-Home-System kann über Ethernet, WLAN oder USB erfolgen. Besonders in Home-Assistant-Installationen wird häufig die LAN-Verbindung genutzt, da eine kabelgebundene Netzwerkanbindung stabiler arbeitet und das Gateway flexibel im Gebäude platziert werden kann. Home Assistant selbst ist eine Open-Source-Plattform zur zentralen Steuerung von Smart-Home-Geräten und wird häufig auf einem Raspberry Pi, Mini-PC oder Server betrieben.

Die Stromversorgung des UZG-01 kann entweder über USB-C oder über Power over Ethernet erfolgen. Bei PoE werden Strom und Netzwerkdaten gemeinsam über ein Ethernet-Kabel übertragen, wodurch kein separates Netzteil am Installationsort erforderlich ist. Für die Funkverbindung besitzt das Gateway einen SMA-Anschluss für externe Antennen, wodurch sich die Reichweite an unterschiedliche Umgebungen anpassen lässt.

Das Gerät wird mit vorinstallierter Z-Stack-3.x-Firmware ausgeliefert, einer Zigbee-Firmware von Texas Instruments, die den Zigbee-3.0-Standard implementiert. Drei integrierte LEDs zeigen Betriebszustände wie Stromversorgung, Netzwerkverbindung und Zigbee-Aktivität an. In einer Smart-Home-Installation übernimmt das UZG-01 damit die Rolle einer Funkbrücke, die Sensordaten und Steuerbefehle zuverlässig zwischen Zigbee-Geräten und der Smart-Home-Software überträgt.

Merkmale im Überblick

Stromversorgung über PoE oder USB-C
CC2652P7 TI-Chip (+20dB), unterstützt bis zu 300 Zigbee-Geräte
3 Betriebsmodi: LAN/WiFi oder USB Koordinator/Router
3 LEDs zur Anzeige des Gerätestatus
Kommunikation über USB, LAN oder WiFi
SMA-Anschluss für externe Antennen
Einfache Programmierung mit ZigStar Multi-Tool, kein externer Programmer erforderlich

Kompatibilität

Home Assistant (über ZHA)
Zigbee2MQTT
ioBroker
Weitere Smart-Home-Systemen

Technische Daten

Chip: CC2652P7 TI (+20dB)
Stromversorgung: PoE oder USB-C
Unterstützte Zigbee-Geräte: bis zu 300
Kommunikationsschnittstellen: USB, LAN, WiFi
Externer Antennenanschluss: SMA-Port

Sonstige Daten

Vorinstallierte Z-Stack 3.x Firmware
Individuell getestete Geräte vor dem Versand

Lieferumfang

1x UZG-01 LAN PoE USB WiFi Zigbee Koordinator
1x +3dBI Antenne
1x Vorinstallierte Firmware für ESP32 und Zigbee
