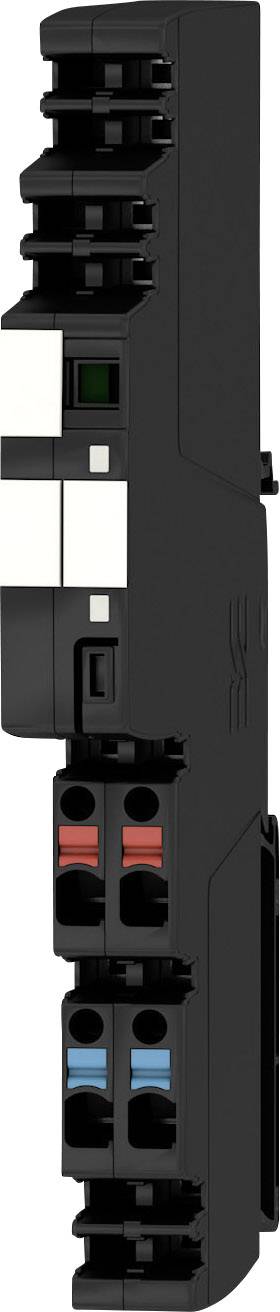

Elektronische Lastüberwachung Weidmüller AMG ELM-6 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Elektronische Lastüberwachung
Funktionen
Überlast
Typ
AMG ELM-6
Besonderheiten
mit LED
Betriebsspannung
24 V/DC
Datenblatt (PDF)
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (28,65 € / Stück)
31,49 €
-9 %
28,65 €
zzgl. MwSt.
& Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Elektronische Lastüberwachung
- DC, 24 V
Technische Daten
- Eingangsspannungsbereich DC: 18…30 V DC
- Stromaufnahme (Leerlauf): 25 mA
- Stromaufnahme (Volllast): IOUT +30 mA
- Conformal Coating: Nein
- Relais zum Freischalten des Ausgangs: Nein
- Verlustleistung Leerlauf: 492 mW
- Verlustleistung Nennlast: 1128 mW
- Überspannungskategorie: III
- Überspannungsschutz Eingang, Ausgang, Bus: Surpressor Diode
- Anzahl Klemmen: 2 (+ / -)
- Schraubendreherklinge: 0,6 x 3,5
- LED Grün: Betrieb (störungsfrei), Vorwarnung: I Out > 90% I Nenn (blinkend)
- LED Rot: Lastüberwachung ist abgeschaltet, Lastüberwachung hat ausgelöst (blinkend), Interner Fehler (schnell blinkend)
- Produkt-Art
Elektronische Lastüberwachung
- Typ
AMG ELM-6
- Funktionen
Überlast
- Besonderheiten
mit LED
- Betriebsspannung
24 V/DC
1128 mW
- Anschluss
Push-In-Klemme
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+55 °C
- Breite
6.1 mm
- Höhe
125 mm
- Tiefe
96.5 mm
- Abm.
(B x H x T) 6.1 x 125 x 96.5 mm
- Inhalt
1 St.
- Gewicht
43 g
- AWG max.
12
- AWG min.
26
- Herstellerfarbe
Schwarz
- Nennspannung
24 V/DC
- Nennstrom
6 A
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.14 mm²
- Querschnitt starr (min.)
0.14 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1605443 Elektronische Lastüberwachung Weidmüller AMG ELM-6 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1605443 Elektronische Lastüberwachung Weidmüller AMG ELM-6 1 St.
Beschreibung
Der effiziente Betrieb von Maschinen und Anlagen erfordert ausfallsichere und wartungsfreundliche Steuerstromverteilungen, die zeit- und platzsparend installierbar sind.
Mit dem neuen maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potentialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung.
Die neuartige Kombination von Lastüberwachung und Potentialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.
Mit dem neuen maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potentialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung.
Die neuartige Kombination von Lastüberwachung und Potentialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.
Ausführung
- Ausstattung: DC, 24 V
Lieferumfang
- Geliefert wird: Weidmüller Stromversorgung EcoLine AMG ELM-6, Verpackungseinheit: 1 Stk., EAN: 4050118419306
