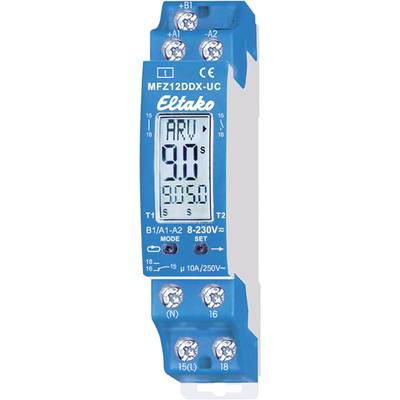

Eltako 23001004 MFZ12DDX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 99 h 1 Wechsler
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Zeitrelais
Ausführung
Multifunktional
Funktionen
Ansprech- und Rückfallverzögerung
Taktend impulsbeginnend
Taktend pausebeginnend
Ansprechverzögerung, additiv
Ansprechverzögerung mit Impuls
Impulsformer
Einschaltwischer
Ausschaltwischer
Einschalt- und Ausschaltwischend
Ansprechverzögerung
Rückfallverzögerung
Stromstoßschalter
Stromstoßschalter mit Rückfallverzögerung
Stromstoß mit Rückfallverzögerung
EIN-Betrieb
AUS-Betrieb
Betriebsspannung
230 V
Betriebsspannung max.
230 V
Datenblatt (PDF)
135 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Multifunktions-Zeitrelais, 18 Funktionen, 1 Wechsler potenzialfrei 10A/250VAC
- Schraubanschluss, 0,1..14400 s, 230 V, 12 V, 1, Thermoplast, Kupfer, sonstige, 8 V, AC, 10 A, 18 mm, 66 mm, 58 mm
Technische Daten
- Ausführung des elektrischen Anschlusses: SchraubanschlussZeitbereich: 0,1..14400 sBemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei DC: 12 VAnzahl der Ausgänge, unverzögert, Wechsler: 1Werkstoff des Kontakteinsatzes: ThermoplastWerkstoff des Kontaktes: KupferWerkstoff der Kontaktbeschichtung: sonstigeBetriebsspannung bei AC 50 Hz: 230 VBetriebsspannung bei DC: 8 VSpannungsart der Betriebsspannung: ACNennstrom: 10 AMax. Einschaltstrom: 10 ABreite: 18 mmHöhe: 66 mmTiefe: 58 mmVerpackungseinheit: 1 StückMaße (cm): 20 × 90 × 70Bruttogewicht: 0,085 kg, Nettogewicht: 0,069 kgECLASS 7: Zeitrelais Installationstechnik für Reiheneinbau (27142310)
- Produkt-Art
Zeitrelais
- Typ
MFZ12DDX-UC
- Ausführung
Multifunktional
- Anschluss
Schraubklemme
- Funktionen
Ansprech- und Rückfallverzögerung
Taktend impulsbeginnend
Taktend pausebeginnend
Ansprechverzögerung, additiv
Ansprechverzögerung mit Impuls
Impulsformer
Einschaltwischer
Ausschaltwischer
Einschalt- und Ausschaltwischend
Ansprechverzögerung
Mehr anzeigen
- Betriebsspannung
230 V
- Betriebsspannung max.
230 V
- Betriebsspannungsbereich
230 V (max)
- Kontaktart
1 Wechsler
- Kontaktmaterial
Kupfer
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
10 A
- Max. Schaltleistung
2000 W
- Zeitbereich (min.)
0.1 s
- Zeitbereich (max.)
99 h
- Breite
18 mm
- Höhe
66 mm
- Tiefe
58 mm
- Abm.
(B x H x T) 18 x 66 x 58 mm
- Inhalt
1 St.
- Display-Art
schwarz-weiß Display
- Ext. Eingang
Ja
- Anzeige
digital
- Gewicht
890 g
10 A
DIN-Schiene
18 mm
Multifunktion
66 mm
58 mm
58 mm
0
0
10 A
1
1
8-230 V
50-50 Hz
AC/DC
0.1-14400 s
Schraubanschluss
230-230 V
12-12 V
sonstige
8-230 V
2000 W
1000 VA
1000 VA
500 VA
AC
1
Kupfer
230-230 V
8-8 V
0
0
Thermoplast
Dokumente & Downloads
Datenblatt
Datenblatt 2162034 Eltako 23001004 MFZ12DDX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 99 h 1 Wechsler
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2162034 Eltako 23001004 MFZ12DDX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 99 h 1 Wechsler
Beschreibung
Digital einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,05 - 0,5 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.
Ausführung
- Ausstattung: 230 V, 12 V, 230 V, 8 V, AC
