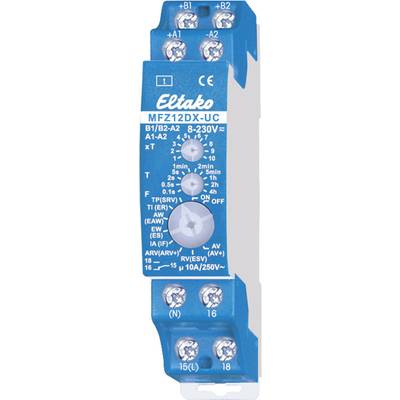

Eltako 23001005 MFZ12DX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 40 h 1 Wechsler
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Zeitrelais
Ausführung
Multifunktional
Funktionen
Ansprech- und Rückfallverzögerung
Taktend impulsbeginnend
Impuls, additiv verzögert
Einschaltwischer
Ausschaltwischer
EIN-Betrieb
AUS-Betrieb
Stromstoßschalter mit Rückfallverzögerung
Betriebsspannung
230 V
Betriebsspannung max.
230 V
Datenblatt (PDF)
97 Stück
Verkauf und Versand:
Anzahl
Gesamt (55,99 € / Stück)
€
Highlights & Details
Multifunktions-Zeitrelais, 18 Funktionen, 1 Wechsler potenzialfrei 10A/250V AC
- Schraubanschluss, 0,1..14400 s, 230 V, 12 V, 1, Thermoplast, Kupfer, sonstige, 8 V, AC, 10 A, 18 mm, 66 mm, 58 mm
Technische Daten
- Ausführung des elektrischen Anschlusses: SchraubanschlussZeitbereich: 0,1..14400 sBemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei DC: 12 VAnzahl der Ausgänge, unverzögert, Schließer: 1Werkstoff des Kontakteinsatzes: ThermoplastWerkstoff des Kontaktes: KupferWerkstoff der Kontaktbeschichtung: sonstigeBetriebsspannung bei AC 50 Hz: 230 VBetriebsspannung bei DC: 8 VSpannungsart der Betriebsspannung: ACNennstrom: 10 AMax. Einschaltstrom: 10 ABreite: 18 mmHöhe: 66 mmTiefe: 58 mmVerpackungseinheit: 1 StückMaße (cm): 20 × 90 × 70Bruttogewicht: 0,087 kg, Nettogewicht: 0,071 kgECLASS 7: Zeitrelais Installationstechnik für Reiheneinbau (27142310)
- Produkt-Art
Zeitrelais
- Typ
MFZ12DX-UC
- Ausführung
Multifunktional
- Anschluss
Schraubklemme
- Funktionen
Ansprech- und Rückfallverzögerung
Taktend impulsbeginnend
Impuls, additiv verzögert
Einschaltwischer
Ausschaltwischer
EIN-Betrieb
AUS-Betrieb
Stromstoßschalter mit Rückfallverzögerung
- Betriebsspannung
230 V
- Betriebsspannung max.
230 V
- Betriebsspannungsbereich
230 V (max)
- Kontaktart
1 Wechsler
- Kontaktmaterial
Kupfer
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
10 A
- Max. Schaltleistung
2000 W
- Zeitbereich (min.)
0.1 s
- Zeitbereich (max.)
40 h
- Breite
18 mm
- Höhe
66 mm
- Tiefe
58 mm
- Abm.
(B x H x T) 18 x 66 x 58 mm
- Inhalt
1 St.
- Gewicht
0.09
10 A
DIN-Schiene
18 mm
Multifunktion
66 mm
58 mm
58 mm
0
0
10 A
1
1
8-230 V
50-50 Hz
AC/DC
0.1-14400 s
Schraubanschluss
230-230 V
12-12 V
sonstige
8-230 V
2000 W
1000 VA
1000 VA
500 VA
AC
1
Kupfer
230-230 V
8-8 V
0
0
Thermoplast
Dokumente & Downloads
Datenblatt
Datenblatt 2162035 Eltako 23001005 MFZ12DX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 40 h 1 Wechsler
Datenblatt 2162035 Eltako 23001005 MFZ12DX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 40 h 1 Wechsler
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2162035 Eltako 23001005 MFZ12DX-UC Zeitrelais Multifunktional 230 V 1 St. Zeitbereich: 0.1 s - 40 h 1 Wechsler
Beschreibung
Analog einstellbares Multifunktions-Zeitrelais mit 18 Funktionen. Stand-by-Verlust nur 0,02 - 0,6 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0.1 Sekunden und 40 Stunden sind einstellbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unterschiedliche Funktionsebenen ausgewählt werden.
Ausführung
- Ausstattung: 230 V, 12 V, 230 V, 8 V, AC
