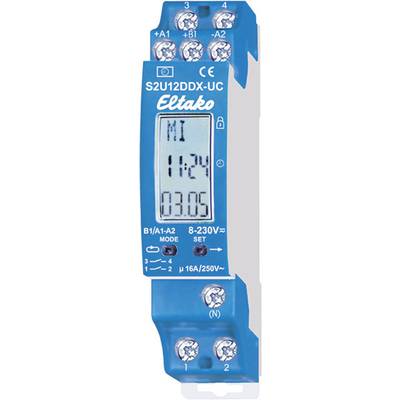

Eltako S2U12DDX-UC Hutschienen-Zeitschaltuhr 230 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Digital einstellbare 2-Kanal-Schaltuhr mit Astro-Funktion
- DIN-Schiene, 2, 12..230 V, AC/DC, 50 Hz, 480, 0,5 s, Textführung im Display: ja, Externe Programmierung: nein, 60 min Programm: nein, 24 h Programm: ja, Wochenprogramm: ja, Jahresprogramm: nein, Ferienprogramm: nein, Impulsprogramm: nein, Zyklusprogramm: nein, Astroprogramm: ja, Zufallsprogramm: ja, Betriebsstundenzähler: nein, Netzsynchron: nein, Quarzgesteuert: ja, Funkgesteuert: nein
Eco contribution recycling symbols
Technische Daten
- Montageart: DIN-SchieneAnzahl der Kanäle: 2Versorgungsspannung: 12..230 VSpannungsart der Versorgungsspannung: AC/DCFrequenz der Versorgungsspannung: 50 HzGangreserve in Stunden: 480Ganggenauigkeit pro Tag: 0,5 sTextführung im Display: jaExterne Programmierung: nein60 min Programm: nein24 h Programm: jaWochenprogramm: jaJahresprogramm: neinFerienprogramm: neinImpulsprogramm: neinZyklusprogramm: neinAstroprogramm: jaZufallsprogramm: jaBetriebsstundenzähler: neinNetzsynchron: neinQuarzgesteuert: jaFunkgesteuert: neinFunkgesteuert (DCF77): neinGPS: neinKontaktausführung: Schließer (NO)Anzahl der Kontakte: 2Ausgangssignal: sonstigeKürzeste Schaltzeit Kanal 1: 1 minKürzeste Schaltzeit Kanal 2: 1 minAnzahl der Speicherplätze: 60Automatische Sommer-/Winterzeitumstellung: jaGeeignet für Handbedienung: jaExterner Tastereingang: jaSchaltungsvorwahl: neinNennschaltstrom bei 250 V AC: 16 AMax. Schaltleistung LED: 200 WPotentialfreier Schaltkontakt: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 1Breite: 18 mmHöhe: 82 mmTiefe: 58 mmVerpackungseinheit: 1 StückMaße (cm): 20 × 90 × 70Bruttogewicht: 0,085 kg, Nettogewicht: 0,069 kgECLASS 7: Schaltuhr digital (27200110)
- Produkt-Art
Hutschienen-Zeitschaltuhr
- Betriebsspannung
230 V
- Herstellerfarbe
Blau
- Breite
18 mm
- Höhe
58 mm
- Tiefe
70.0000 mm
- Abm.
(B x H x T) 18 x 58 x 70.0000 mm
- Speicherplätze
60
- Astro-Funktion
Ja
- Display-Art
schwarz-weiß Display
- Kanäle
2 Kanal
- Gewicht
890 g
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2162043 Eltako S2U12DDX-UC Hutschienen-Zeitschaltuhr 230 V
Beschreibung
2-Kanal-Schaltuhr. 1+1 Schließer potenzialfrei 16A/250V AC. Mit Astro-Funktion. Stand-by-Verlust nur 0,03-0,4 Watt. Ab der Fertigungswoche 26/19 mit Displaybeleuchtung. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) und/oder 3(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit/Winterzeit-Umstellung. Gangreserve ohne Batterie ca. 7 Tage. Jeder Speicherplatz kann entweder mit der Astrofunktion (automatisches Schalten nach Sonnenaufgang bzw. -Untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (bei welcher ein Impuls von 2 Sekunden ausgelöst wird) belegt werden.
Die Ein- bzw. Ausschaltzeit Astro kann um ± 2 Stunden verschoben werden. Zusätzlich kann eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu ± 2 Stunden eingegeben werden. Mit Steuereingang (+A1) für Zentralsteuerung EIN oder AUS mit Priorität. Versorgungsspannung und Steuerspannung für die Zentralsteuerung 8..230V UC. Die Einstellung der Schaltuhr erfolgt mit den Tasten MODE und SET und eine Tastensperre ist möglich. Durch das Drücken von MODE bzw. SET schaltet sich die Displaybeleuchtung ein. 20 Sekunden nach der letzten MODE- bzw. SET-Betätigung springt das Programm automatisch in die Normalanzeige zurück und die Displaybeleuchtung wird ausgeschaltet. Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache gewählt und mit MODE bestätigt werden. D = Deutsch, GB = Englisch, F = Französisch, IT = Italienisch und ES = Spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat. Schnelllauf: Bei den nachfolgenden Einstellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger Drücken ändert die Richtung. Uhrzeit einstellen: MODE drücken und danach bei PRG (Programm) mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren. Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt MO (Wochentag). Dieser kann mit SET eingestellt und mit MODE bestätigt werden. Standort einstellen (sofern die Astro-Funktion gewünscht wird): Eine Liste deutscher Städte finden Sie am Ende der Bedienungsanleitung. MODE drücken und danach bei PRG mit SET die Funktion POS suchen und mit MODE auswählen. Bei BRT mit SET den Breitengrad wählen und mit MODE bestätigen. Ebenso bei LAE den Längengrad wählen und mit MODE betätigen. Nun bei GMT mit SET die Zeitzone wählen und mit MODE bestätigen. Sofern gewünscht, kann nun bei WSW (Wintersonnenwende) und SSW (Sommersonnenwende), für beide Kanäle gemeinsam eine Zeitverschiebung von bis zu ± 2 Stunden eingegeben werden. Handschaltung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Nun kann mit SET zwischen AUT (Automatik), EIN oder AUS gewechselt werden. Nach der Bestätigung mit MODE wechselt ggf. die Schaltstellung des gewählten Kanals. Soll der Schaltzustand wieder automatisch wechseln, wenn ein Zeitprogramm aktiv wird, muss anschließend wieder AUT (Automatik) gewählt werden. Wird MODE bei einer der Bestätigungen länger als 2 Sekunden gedrückt, wird die Änderung gespeichert und es erscheint die Normalanzeige. Sommer/Winterzeit-Umstellung: MODE drücken und danach bei PRG mit SET die Funktion SWZ suchen und mit MODE auswählen. Nun kann mit SET zwischen EIN und AUS gewechselt und mit MODE bestätigt werden. Wurde EIN gewählt, erfolgt die Umschaltung automatisch. Zentralsteuerung EIN oder AUS mit Priorität im Automatik-Betrieb (AUT): MODE drücken und danach bei PRG (Programm)
mit SET die Funktion ZEA suchen und mit MODE auswählen. Nun kann mit SET zwischen ZE und ZA gewechselt und mit MODE bestätigt werden. Zufallsmodus ein-/ausschalten: MODE drücken und danach bei PRG mit SET die Funktion ZUF suchen und mit MODE auswählen. Mit SET auf EIN (ZUF+) oder AUS (ZUF) stellen und mit MODE bestätigen. Bei eingeschaltetem Zufallsmodus werden alle Schaltzeitpunkte aller Kanäle zufällig um bis zu 15 Minuten verschoben. Einschaltzeiten auf früher und Ausschaltzeiten auf später. Schaltuhrprogramme eingeben: gemäß Bedienungsanleitung. Tastensperre einschalten: MODE und SET gemeinsam kurz drücken und bei LCK mit SET verriegeln. Dies wird durch einen Pfeil neben dem Schlosssymbol angezeigt. Tastensperre ausschalten: MODE und SET gemeinsam 2 Sekunden drücken und bei UNL mit SET entriegeln.
Die Ein- bzw. Ausschaltzeit Astro kann um ± 2 Stunden verschoben werden. Zusätzlich kann eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu ± 2 Stunden eingegeben werden. Mit Steuereingang (+A1) für Zentralsteuerung EIN oder AUS mit Priorität. Versorgungsspannung und Steuerspannung für die Zentralsteuerung 8..230V UC. Die Einstellung der Schaltuhr erfolgt mit den Tasten MODE und SET und eine Tastensperre ist möglich. Durch das Drücken von MODE bzw. SET schaltet sich die Displaybeleuchtung ein. 20 Sekunden nach der letzten MODE- bzw. SET-Betätigung springt das Programm automatisch in die Normalanzeige zurück und die Displaybeleuchtung wird ausgeschaltet. Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache gewählt und mit MODE bestätigt werden. D = Deutsch, GB = Englisch, F = Französisch, IT = Italienisch und ES = Spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat. Schnelllauf: Bei den nachfolgenden Einstellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger Drücken ändert die Richtung. Uhrzeit einstellen: MODE drücken und danach bei PRG (Programm) mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren. Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt MO (Wochentag). Dieser kann mit SET eingestellt und mit MODE bestätigt werden. Standort einstellen (sofern die Astro-Funktion gewünscht wird): Eine Liste deutscher Städte finden Sie am Ende der Bedienungsanleitung. MODE drücken und danach bei PRG mit SET die Funktion POS suchen und mit MODE auswählen. Bei BRT mit SET den Breitengrad wählen und mit MODE bestätigen. Ebenso bei LAE den Längengrad wählen und mit MODE betätigen. Nun bei GMT mit SET die Zeitzone wählen und mit MODE bestätigen. Sofern gewünscht, kann nun bei WSW (Wintersonnenwende) und SSW (Sommersonnenwende), für beide Kanäle gemeinsam eine Zeitverschiebung von bis zu ± 2 Stunden eingegeben werden. Handschaltung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Nun kann mit SET zwischen AUT (Automatik), EIN oder AUS gewechselt werden. Nach der Bestätigung mit MODE wechselt ggf. die Schaltstellung des gewählten Kanals. Soll der Schaltzustand wieder automatisch wechseln, wenn ein Zeitprogramm aktiv wird, muss anschließend wieder AUT (Automatik) gewählt werden. Wird MODE bei einer der Bestätigungen länger als 2 Sekunden gedrückt, wird die Änderung gespeichert und es erscheint die Normalanzeige. Sommer/Winterzeit-Umstellung: MODE drücken und danach bei PRG mit SET die Funktion SWZ suchen und mit MODE auswählen. Nun kann mit SET zwischen EIN und AUS gewechselt und mit MODE bestätigt werden. Wurde EIN gewählt, erfolgt die Umschaltung automatisch. Zentralsteuerung EIN oder AUS mit Priorität im Automatik-Betrieb (AUT): MODE drücken und danach bei PRG (Programm)
mit SET die Funktion ZEA suchen und mit MODE auswählen. Nun kann mit SET zwischen ZE und ZA gewechselt und mit MODE bestätigt werden. Zufallsmodus ein-/ausschalten: MODE drücken und danach bei PRG mit SET die Funktion ZUF suchen und mit MODE auswählen. Mit SET auf EIN (ZUF+) oder AUS (ZUF) stellen und mit MODE bestätigen. Bei eingeschaltetem Zufallsmodus werden alle Schaltzeitpunkte aller Kanäle zufällig um bis zu 15 Minuten verschoben. Einschaltzeiten auf früher und Ausschaltzeiten auf später. Schaltuhrprogramme eingeben: gemäß Bedienungsanleitung. Tastensperre einschalten: MODE und SET gemeinsam kurz drücken und bei LCK mit SET verriegeln. Dies wird durch einen Pfeil neben dem Schlosssymbol angezeigt. Tastensperre ausschalten: MODE und SET gemeinsam 2 Sekunden drücken und bei UNL mit SET entriegeln.
Ausführung
- Ausstattung: 12..230 V, AC/DC, 50 Hz
Lieferumfang
- Geliefert wird: Eltako Schaltuhr 2-Kanal 16A 250VAC 1+1S S2U12DDX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312603208
