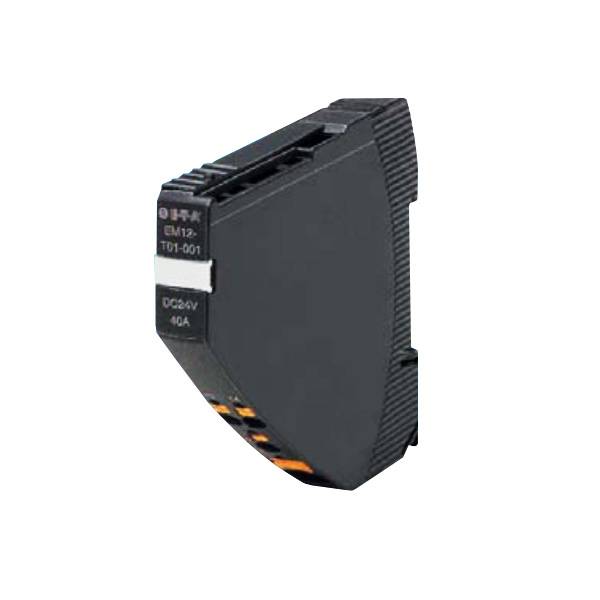

EM12-T01-001-DC24V-40A ETA Einspeisemodul für REX-T

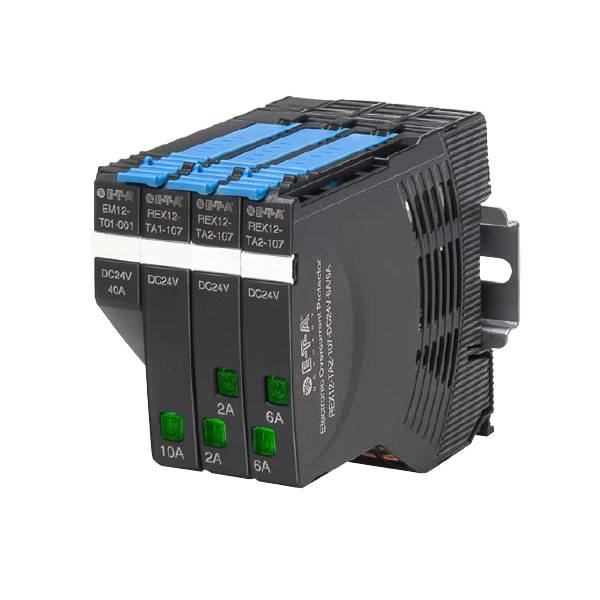

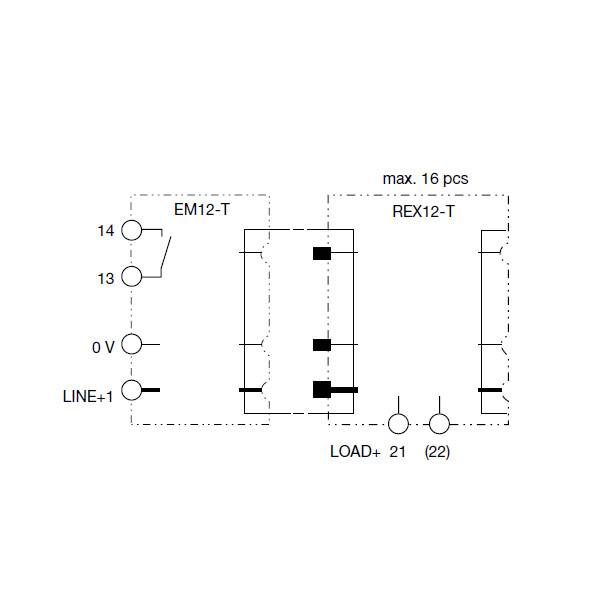

Das Einspeisemodul EM12-T nimmt die DC 24 V Versorgungsspannung z. B. von einem getakteten Schaltnetzteil auf und verteilt diese an die angereihten Sicherungsautomaten über den im REX12-T integrierten Kontakthebel. Der potentialfreie Signalkontakt Si im EM12-T meldet durch den Sicherungsautomaten detektierte Fehler z.B. an eine übergeordnete Steuerungseinheit (CPU). Technische Daten: Betriebsspannung UB DC 24 V (18...30 V) Betriebsstrom IB max. 40 A Verpolschutz Ja Potenzialfreier Signalkontakt Si max. DC 30 V / 0,5 A min. 10 V / 1 mA Sammelsignalisierung Si Anschluss: Si (13) / Si (14) Normalzustand: Fehlerzustand: Signalkontakt, Schließr Signalkontakt geschlossen - bei ON, Lastausgang durchgeschaltet - bei OFF, Lastausgang ausgeschaltet Signalkontakt offen - nach einer Überlast- / Kurzschlussabschaltung - bei Unterspannungsabschaltung der Betriebsspannung im EIN- Zustand mit automatischer Wiedereinschaltung - bei fehlender Betriebsspannung UB im Einspeisemodul Isolationskoordination 0,5 kV / Verschmutzungsgrad 2 Spannungsausfallüberbrückungszeit bis 10 ms Anschlussklemmen LINE+ Push-in Anschluss PT 10 Abisolierlänge 0,5 mm2bis 10 mm2, flexibel 18 mm Anschlussklemmen 0 V / Si 13 / Si 14 Push-in Anschluss PT 2,5 Abisolierlänge 0,14 mm2 bis 2,5 mm2, flexibel 8 mm bis 10 mm Einbaumaß (B x H x T) 12,5 x 98 x 80 mm Gewicht ca. 52 g Sicherungsautomaten an EM12 anreihbar REX12-TA1-x oder REX12-TA2-x max. 16 Stück
