ERNI 284258 Federleiste Gesamtpolzahl 96 Anzahl Reihen 3 1 St. kaufen

Eine beige Steckverbindung mit zwei Reihen von Metallstiften, die für elektronische Geräte oder Leiterplatten verwendet wird.

Abbildung ähnlich

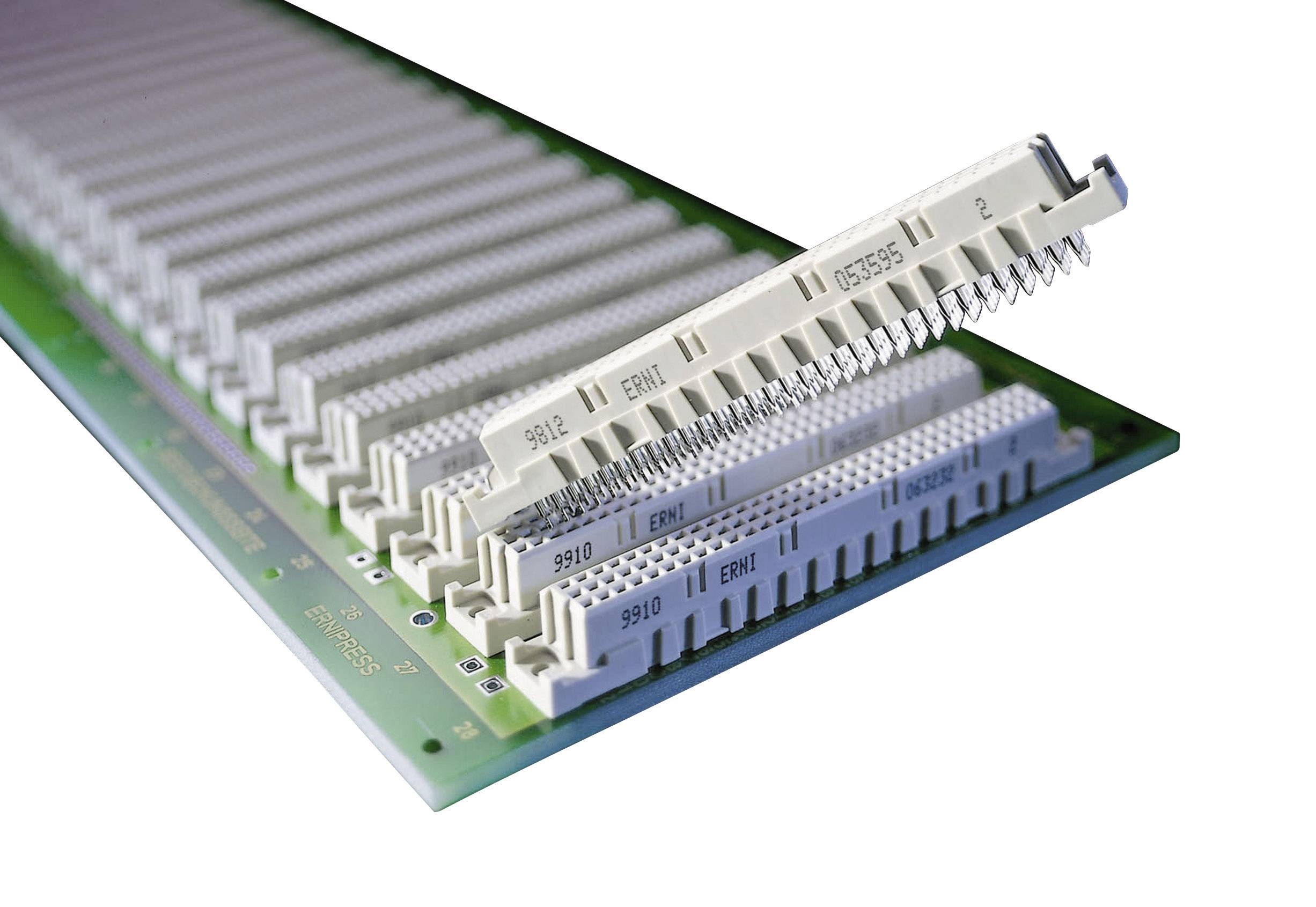

Eine grüne Platine mit mehreren weißen Steckverbindern, von denen einer herausgezogen ist, zeigt interne Metallkontakte.

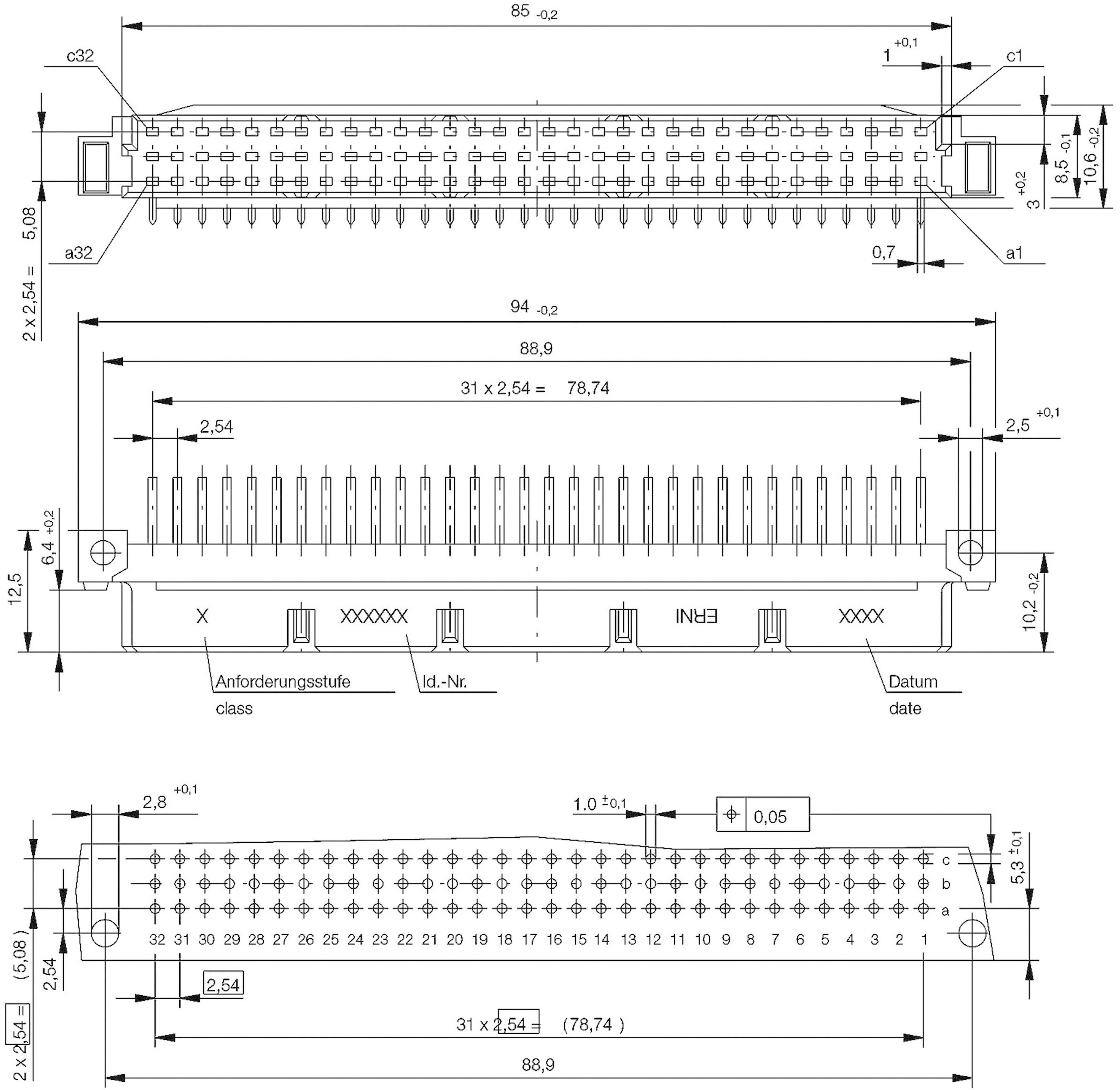

Technische Zeichnung eines elektrischen Steckverbinders mit Maßangaben in Millimetern, Profilansichten, Pin-Nummern und Kontaktbezeichnung.

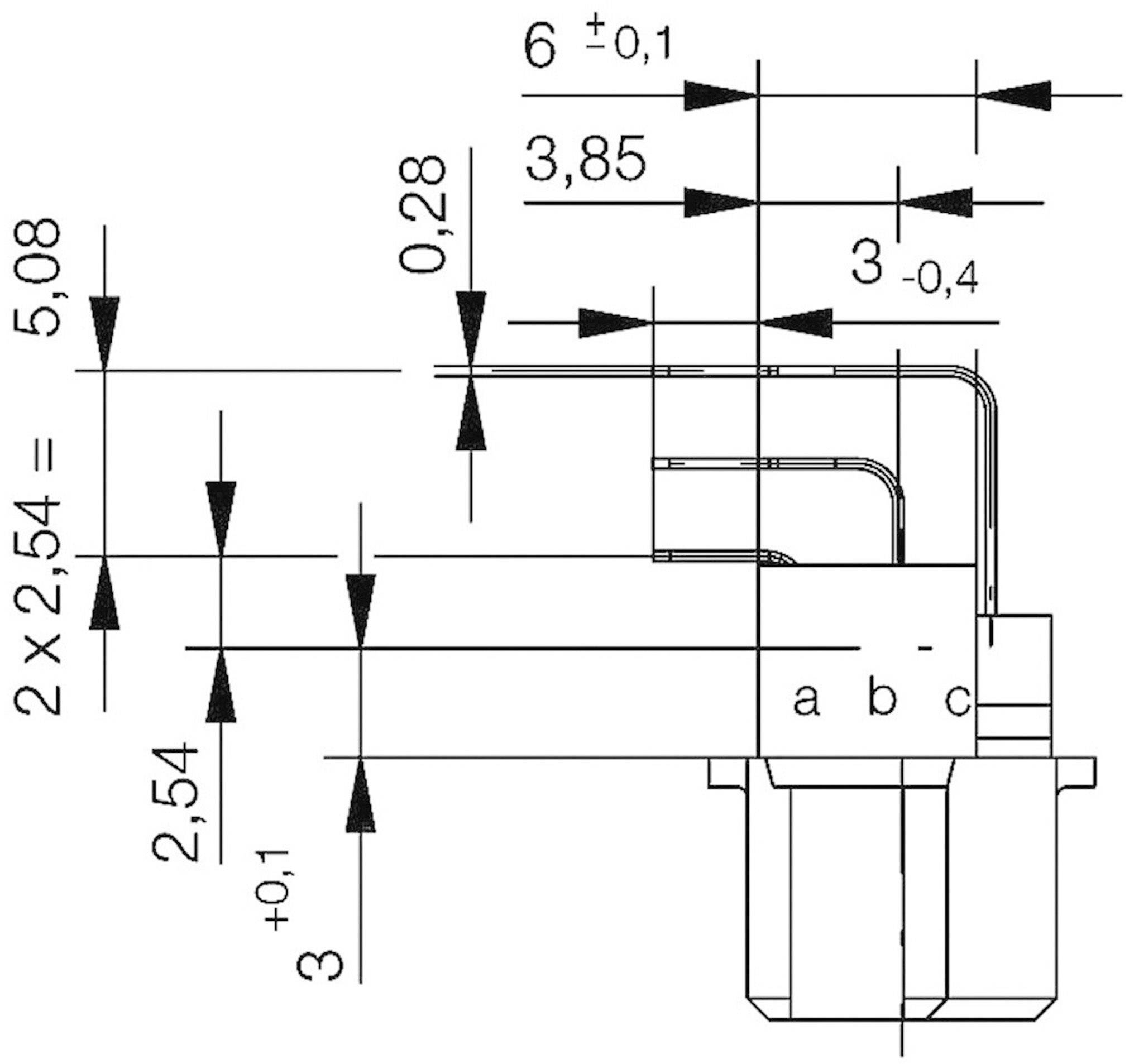

Technische Zeichnung eines elektrischen Bauteils mit Maßen in Millimetern. Maße: 6 ±0,1; 3,85; 0,28; 5,08; 2 x 2,54; 3 ±0,1.

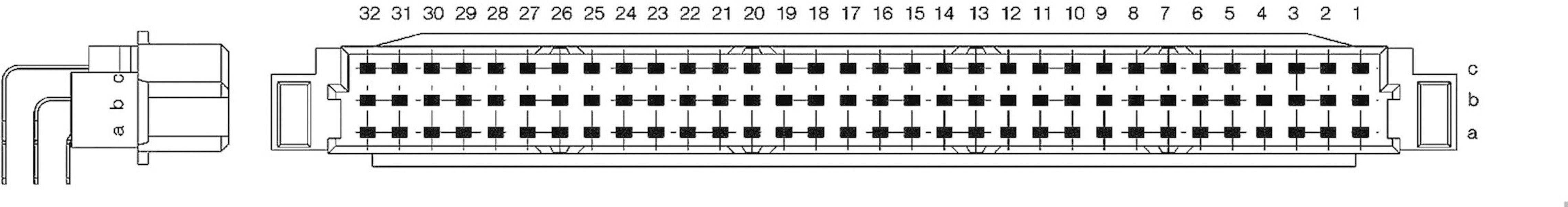

Technische Zeichnung eines Steckverbinders mit durchnummerierten Anschlüssen von 1 bis 32. Obere und untere Leiste zeigen Kontaktpunkte.

1/5

Abbildung ähnlich

Produkt-Art

Federleiste

Gesamtpolzahl

Bauform

Federleiste abgewinkelt

2.54 mm

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung Di., 22. Sept.

71 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (7,55 € / Stück)

9,24 €

-18 %

7,55 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Der Leiterplattenverbinder ist ein 2-reihiger Verbinder für Flachkabelanschlüsse mit einem Rastermaß von 0,635 mm. Er ist zum direkten Einlöten in Leiterplatten vorgesehen und verfügt über 3 Reihen. Der Verbinder bietet eine zuverlässige und platzsparende Verbindung für Flachkabel und Leiterplatten.

Federleiste

Highlights & Details

Anzahl Reihen 3
Inhalt 1 St.

Technische Daten

Abmessungen Anschlusspins:0,28 x 0,7 mmAnschluss:LötpinsAnzahl Reihen:3Art:FederleisteAusrichtung:abgewinkeltBauform:RBetriebsstrom (Max.) bei +100°C:1,0 ABetriebsstrom (Max.) bei +70°C:1,6 ABetriebsstrom (Max.):2 A (20°C)Betriebstemperatur (Max.):125 °CBetriebstemperatur (Min.):-65 °CIsolationswiderstand (Min.):10 MΩ (100 Vdc)Kontaktwiderstand (Max.):20 mΩLebensdauer in Steckzyklen (Min.):400Länge (Anschlusspins):3 mmLöttemperatur (Max.):260 °C für 10 s (Wave)Löttemperatur Handlöten (Max.):350 °C für 3,5 sMaterial (Anschluss):Kupferlegierung, verzinntMaterial (Gehäuse):PBT GFMaterial (Steckbereich):Kupferlegierung, vergoldetMontage:LeiterplattenmontagePolzahl:96 (a + b + c)Rastermaß:2,54 mmSpannungsfestigkeit (Kontakt / Kontakt):1000 VeffSpannungsfestigkeit (Kontakt / Masse):1550 Veff
