Espressif ESP32-C3-DevKitM-1 Entwicklungsboard ESP32-C3-DevKitM-1

ESP32-C3-DevKitM-1 ist ein Entwicklungsboard der Einstiegsklasse, das auf dem ESP32-C3-MINI-1 basiert, einem Modul, das aufgrund seiner geringen Größe benannt wurde. Dieses Board verfügt über vollständige Wi-Fi- und Bluetooth LE-Funktionen.

Die meisten E/A-Pins des Moduls sind auf die Stiftleisten auf beiden Seiten des Boards aufgeteilt, um eine einfache Anbindung zu ermöglichen. Entwickler können Peripheriegeräte entweder mit Jumperdrähten anschließen oder ESP32-C3-DevKitM-1 auf einem Breadboard montieren.

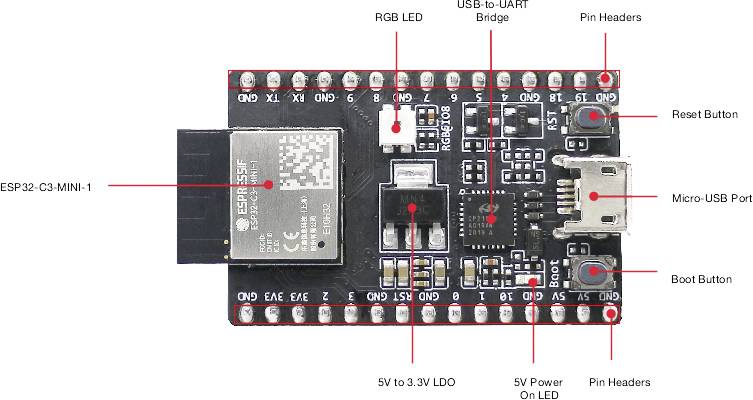

Schnittstellen
5 V zu 3,3 V LDO
Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang umwandelt.

5 V Einschalt-LED
Leuchtet auf, wenn der USB-Strom an das Board angeschlossen ist.

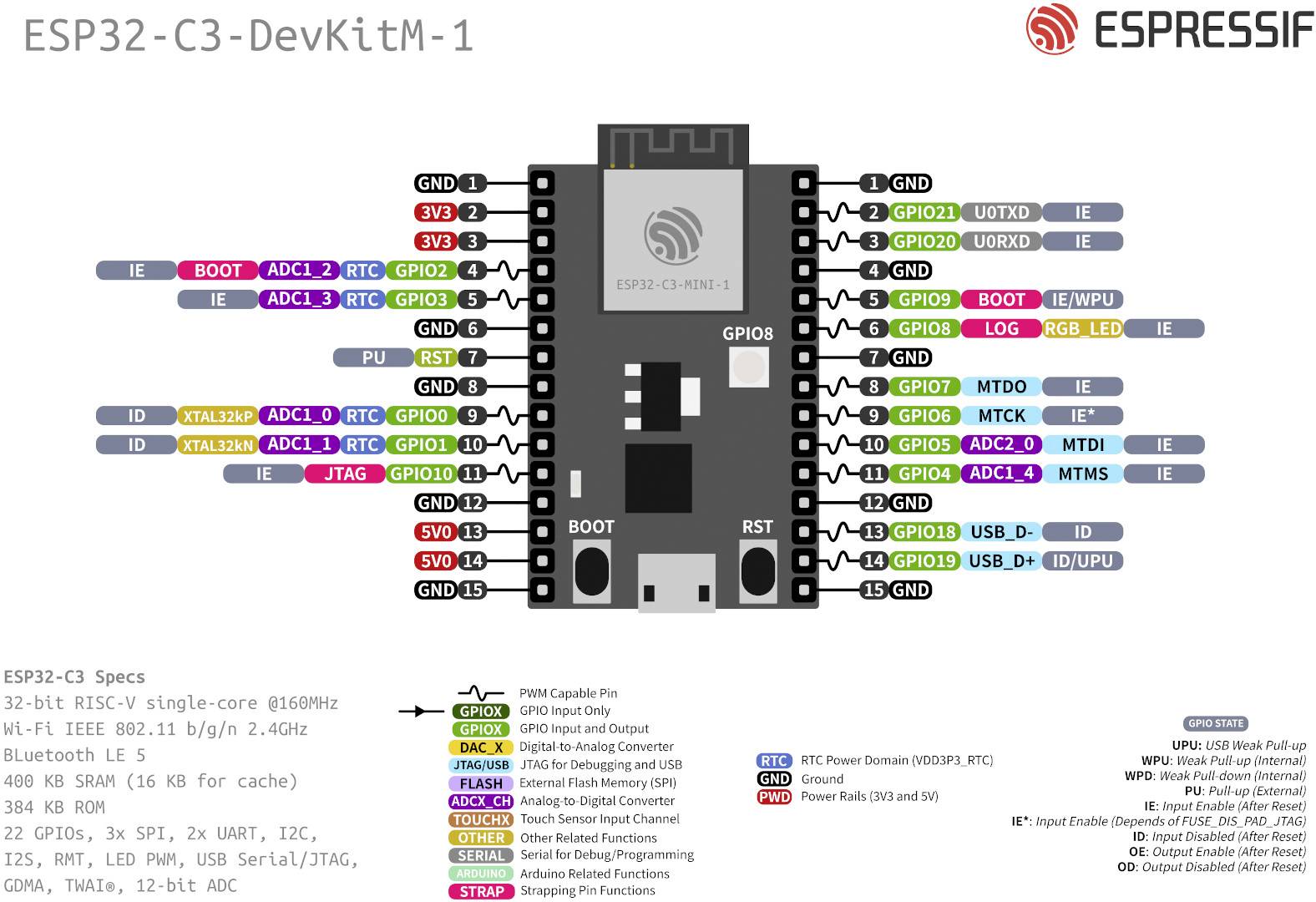

Pin-Header
Alle verfügbaren GPIO-Pins (mit Ausnahme des SPI-Busses für Flash) sind auf die Stiftleisten auf der Platine aufgeteilt. Für Details siehe Header Block.

Boot-Taste
Download-Taste. Durch Gedrückthalten von Boot und anschließendes Drücken von Reset wird der Firmware-Download-Modus für das Herunterladen von Firmware über die serielle Schnittstelle eingeleitet.

Micro-USB-Anschluss
USB-Schnittstelle. Stromversorgung für das Board sowie die Kommunikationsschnittstelle zwischen einem Computer und dem ESP32-C3FN4 Chip.

Reset-Taste
Drücken Sie diese Taste, um das System neu zu starten.

USB-zu-UART-Brücke
Ein einzelner USB-UART-Brückenchip ermöglicht Übertragungsraten von bis zu 3 Mbps.

RGB-LED
Adressierbare RGB-LED, angesteuert über GPIO8.

Stromversorgungsoptionen
Es gibt drei sich gegenseitig ausschließende Möglichkeiten, das Board mit Strom zu versorgen:
- Micro-USB-Anschluss, Standard-Stromversorgung
- 5V und GND Stiftleisten
- 3V3 und GND-Stiftleisten
