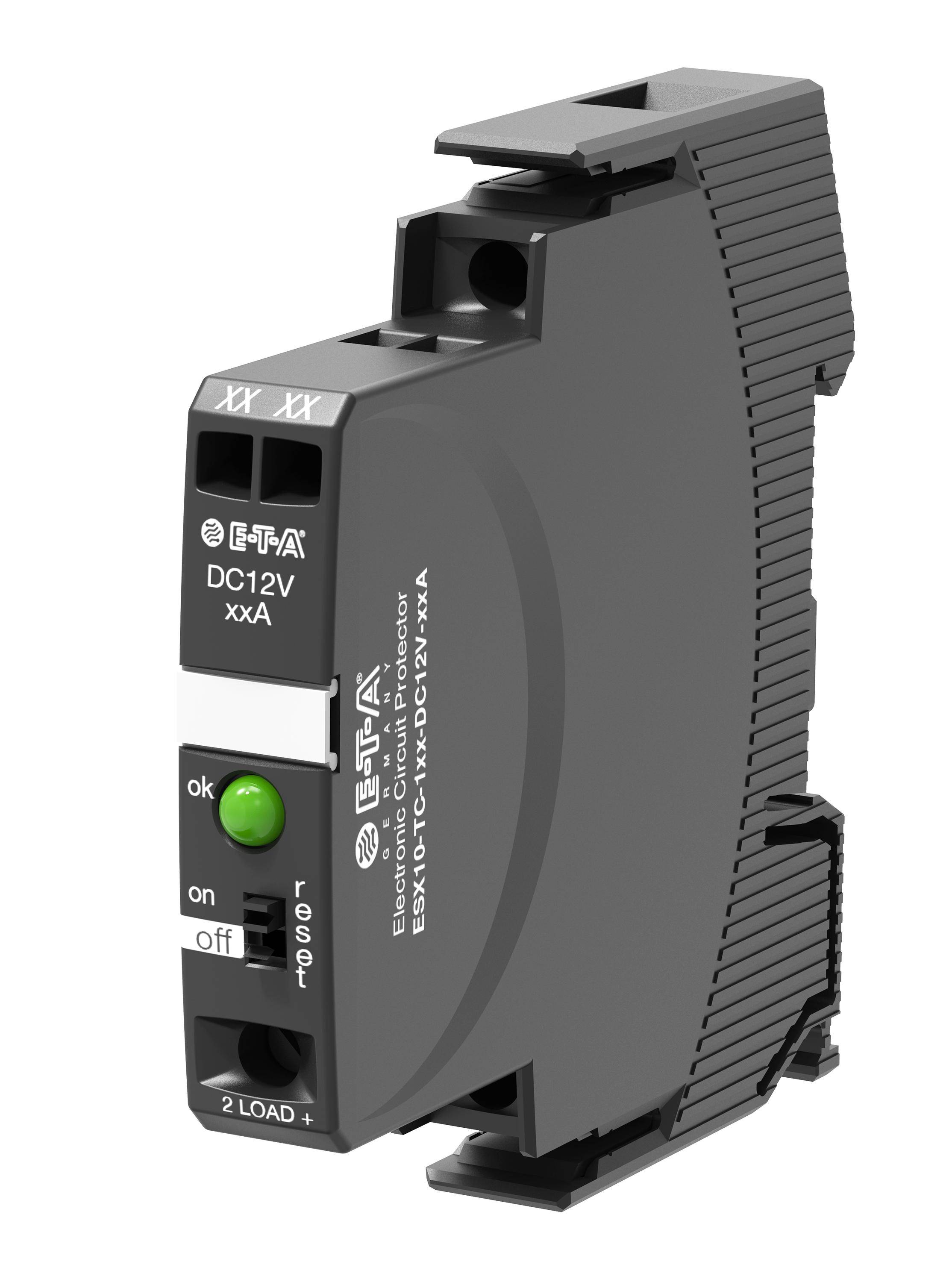

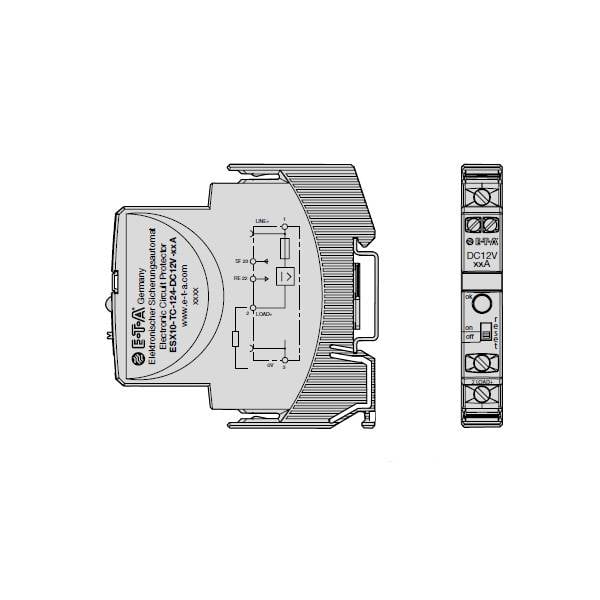

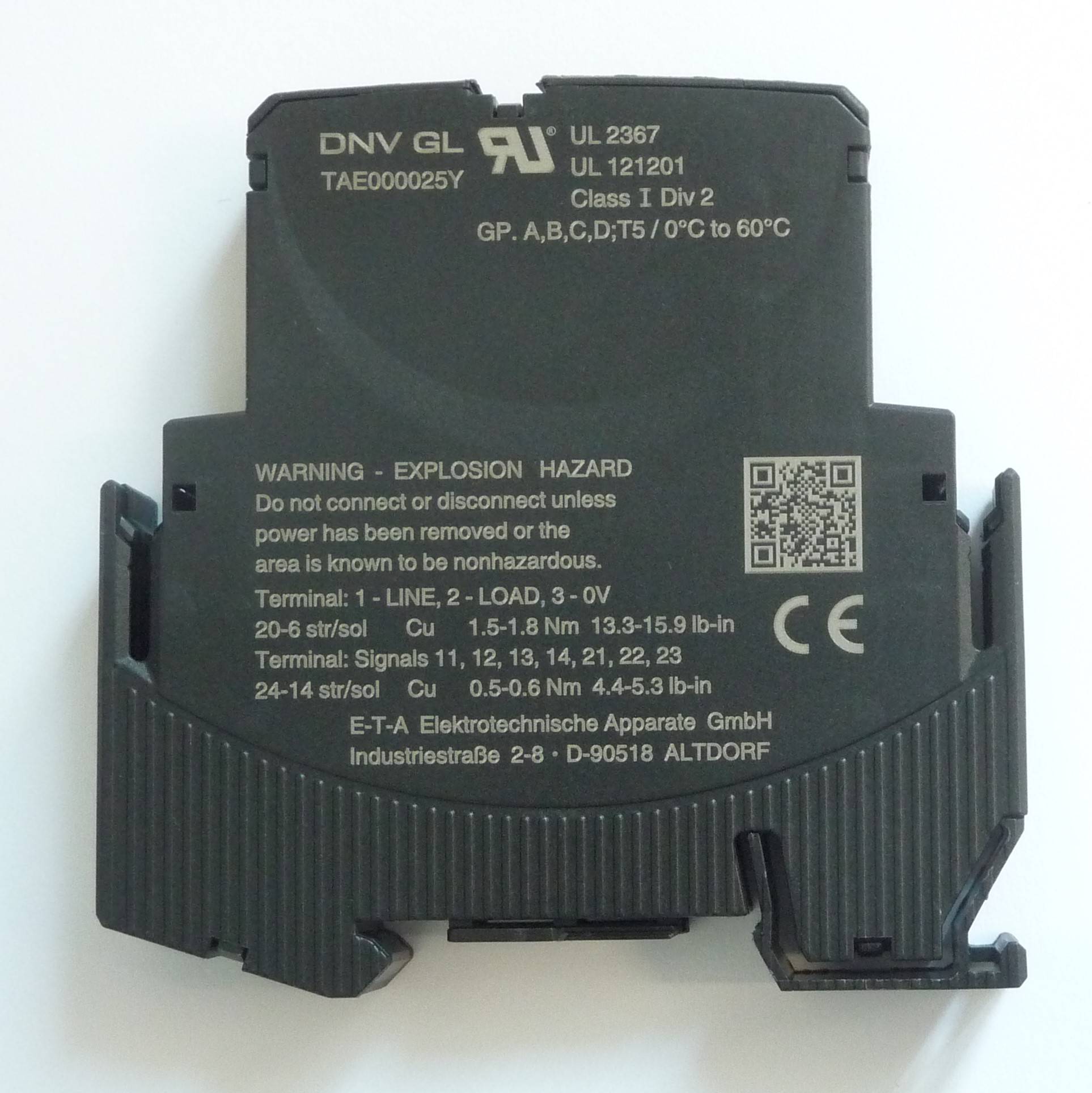

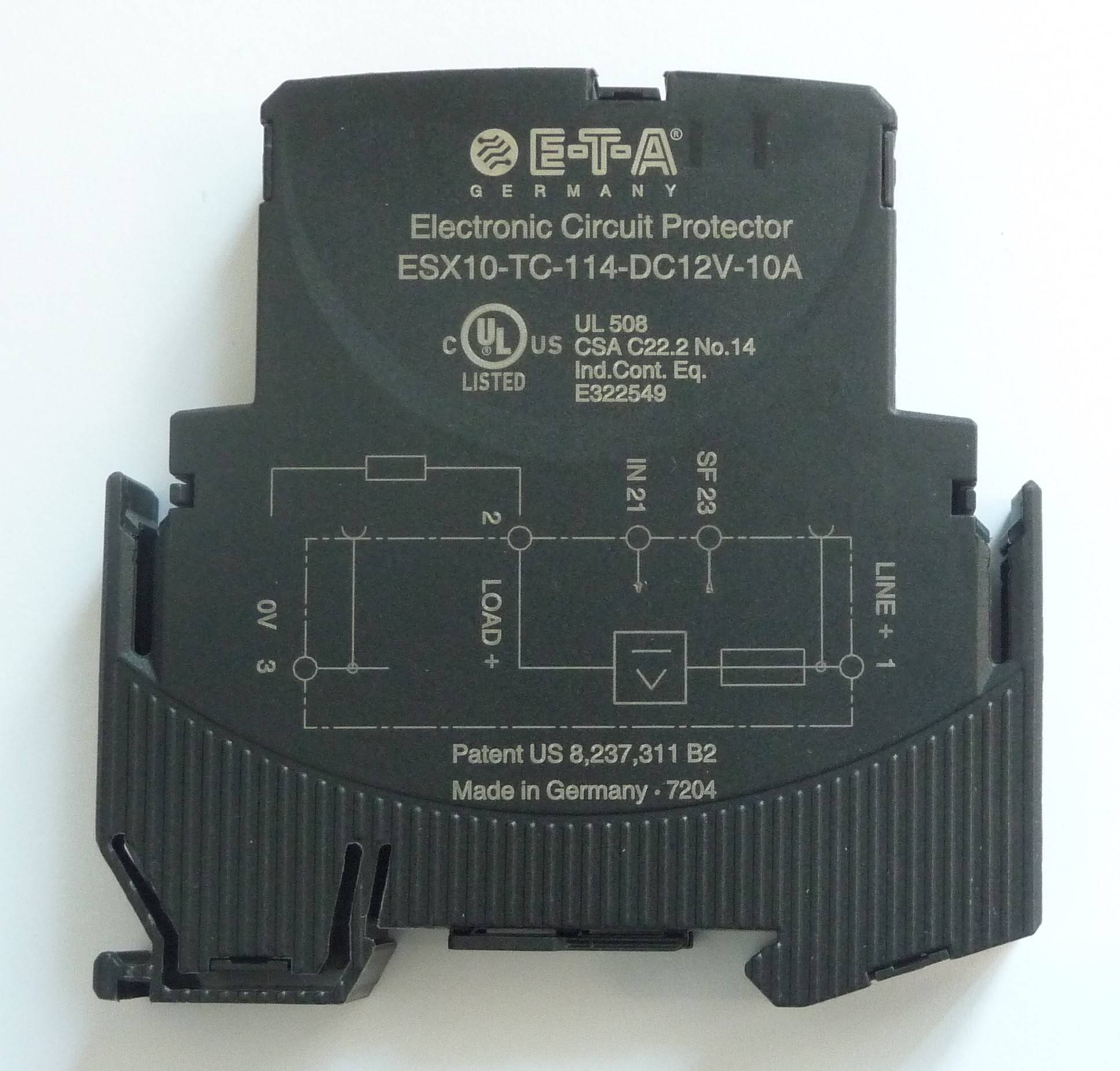

ESX10-TC-124-DC12V-10A ETA Elektronischer Sicherungsautomat

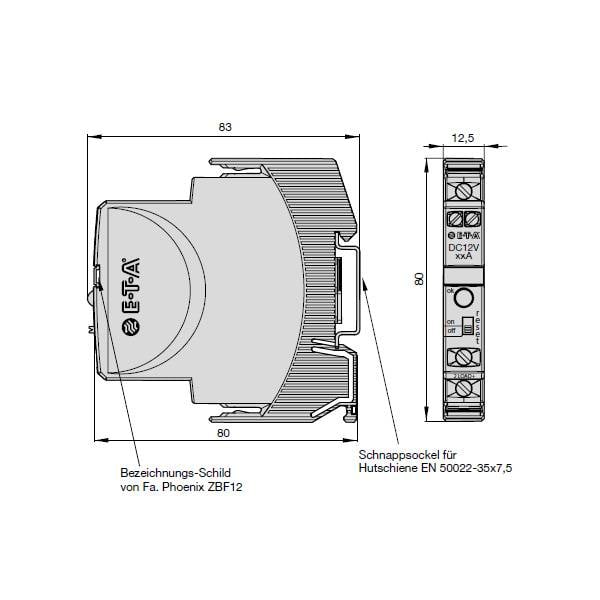

Das Gerät ESX10-TC erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 12 V-Anwendungen. Es sichert bei einer Baubreite von nur 12,5 mm alle DC 12 V-Lastreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN erreicht. Der ESX10-TC ist direkt auf die Hutschiene aufschnappbarund bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen. DC 12 V-Schaltnetzteile werden in der Auto mati sierungstechnik z. B.in Motorenprüfständen sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage einFehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage. Genau hier greift der ESX10-TC ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das 1,3...1,8-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 75.000 μF möglich, abgeschaltet wird jedoch ausschließich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 1 A...10 A bei DC 12 V verfügbar. Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED und einen integrierten kurzschlussfesten Statusausgang angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise. Sobald der ESX10-TC in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis. Nach Fehlerbehebung wird der Lastausgang des ESX10-TC durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert. Wesentliche Merkmale: Selektive Lastabsicherung, elektronische Abschaltkennlinie Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis 75.000 μF und bei Überlast/Kurzschluss Nennstrom in festen Stromstärken 1 A...10 A bei DC 12 V wählbar Sichere Überlastabschaltung ab 1,1 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten Manueller Ein-/Aus-Schalter (S1) Steuereingang IN+ für Remote ON/OFF-Signal (Option) Eindeutige Signalisierung durch LED, Statusausgang SF Elektronischer Reseteingang RE (Option) Integriertes Fail-Safe-Element, an den Nennstrom angepasst Baubreite pro Kanal nur 12,5 mm Für direkte Hutschienen-Montage Einfache Verdrahtung über Einspeiseschiene LINE+ und 0 V Zusätzliche Versionen mit ATEX-Zulassung verfügbar Kennzeichnung: II 3G Ex nA IIB T4 Gc X ESX10-TC-...-E Technische Daten: Betriebsdaten Betriebsspannung UB DC 12 V (9...18 V) Nennstrom IN feste Stromstärken 1 A, 2 A, 3 A, 4 A, 6 A, 10 A Ruhestrom I0 im EIN-Zustand: typ. 15...20 mA Signalisierung des Betriebszustandes über ? Mehrfarbige LED: Grün: Gerät eingeschaltet (S1 = ON) - Lastkreis/Power-MOSFET durchgesteuert Orange: Überlast- oder Kurzschluss bis zur elektronischen Abschaltung Rot: Gerät elektronisch abgeschaltet Lastkreis/Power-MOSFET ausgeschaltet Unterspannung ( AUS: Manuell ausgeschaltet (S1 = OFF) oder Gerät ist spannungslos ? Statusausgang SF (Option) ? Ein/Aus-Stellung des Schalters S1 Lastkreis Lastausgang Power-MOSFET-Schaltausgang (plusschaltend) Überlastabschaltung (ÜL) typ. 1,1 x IN (1,05...1,35 x IN) Kurzschlussstrom IK aktive Strombegrenzung (siehe Tabelle 1) Abschaltzeiten siehe Zeit/Strom-Kennlinie für elektron. Abschaltung siehe Zeit/Strom-Kennlinie typ. 3 s bei ILast > 1,1 x IN typ. 50 ms...3 s bei ILast > 1,8 x IN (bzw. 1,5 x IN) Temperaturabschaltung Interne Temperaturüberwachung mit elektronischer Abschaltung Unterspannungsüberwachung des Lastausganges mit Hysterese, bei Spannungseinbrüchen Einschaltverzögerung tStart typ. 10 ms nach jedem Einschalten, nach Reset und nach dem Anlegen von UB Abschaltung des Lastkreises elektronische Abschaltung nach Überlast/Kurzschluss Freilaufbeschaltung externe Freilaufdiode bei induktiver Last empfohlen Parallelschalten mehrerer Lastausgänge nicht zulässig Zulassungen: Prüfstelle Nennspannung Nennstrombereich UL 2367 DC 12 V 1...10 A UL 508 DC 12 V 1...10 A UL 1604 (class Ι, div. 2, groups A,B,C,D) DC 12 V 1...10 A TÜV Süd/ATEX - Zulassung DC 12 V 1...10 A GL Teil VI – Teil 7 DC 12 V 1...10A IEC/EN 60079-0/ -14/-15 II 3G Ex nA IIB T4 Gc X II 3G Ex nA IIB T4 Gc X
