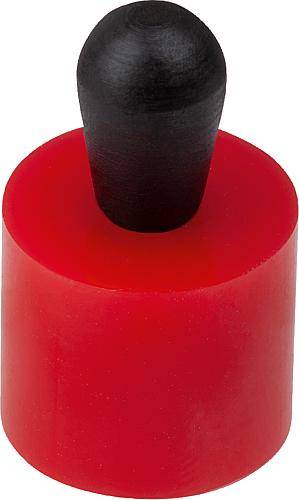

FEDERNDES SEITENDRUCKST. STANDARD FEDERKRAFT D=10, D2=9,9, L1=7,3, KUNSTSTOFF ROT, KOMP:STAHL, L=9, D1=5
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
5,13 €
zzgl. MwSt.
& Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Ausführung
Druckbolzen einsatzgehärtet und brüniert.
- Herst.-Teilenr.
K1733.200509
- Material (Details)
Hülse und Feder Kunststoff. Druckbolzen Stahl.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 821952566 FEDERNDES SEITENDRUCKST. STANDARD FEDERKRAFT D=10, D2=9,9, L1=7,3, KUNSTSTOFF ROT, KOMP:STAHL, L=9, D1=5
Beschreibung
Werkstoff:Hülse und Feder Kunststoff.
Druckbolzen Stahl.
Ausführung:Druckbolzen einsatzgehärtet und brüniert.
Hinweis:Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann.
Zum Beispiel: Lackieren und Sandstrahlen.
Berechnung Maß X:
Y > = L1-D1/2, dann ist X=D1/2-S
Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123)
Leichte Federkraft = blaue Feder
Standard Federkraft = rote Feder
Verstärkte Federkraft = grüne Feder
Montage:Die Hülse wird in die Bohrung eingepresst.
Es wird empfohlen die Hülse vor der Montage anzufeuchten.
Zeichnungshinweis:1) Montagewerkzeug
2) Einige Größen haben eine abweichende Stiftform
Y = Werkstückhöhe
W = Werkstücklänge
X = Koordinatenmaß
Z = Anschlagdurchmesser
Druckbolzen Stahl.
Ausführung:Druckbolzen einsatzgehärtet und brüniert.
Hinweis:Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann.
Zum Beispiel: Lackieren und Sandstrahlen.
Berechnung Maß X:
Y > = L1-D1/2, dann ist X=D1/2-S
Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123)
Leichte Federkraft = blaue Feder
Standard Federkraft = rote Feder
Verstärkte Federkraft = grüne Feder
Montage:Die Hülse wird in die Bohrung eingepresst.
Es wird empfohlen die Hülse vor der Montage anzufeuchten.
Zeichnungshinweis:1) Montagewerkzeug
2) Einige Größen haben eine abweichende Stiftform
Y = Werkstückhöhe
W = Werkstücklänge
X = Koordinatenmaß
Z = Anschlagdurchmesser
