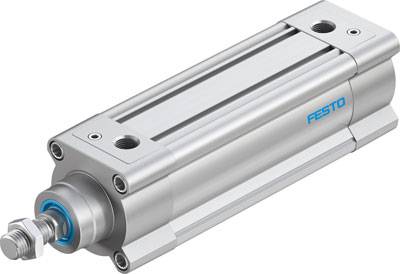

FESTO 1383583 DSBC-63-125-PPVA-N3 Normzylinder Hublänge: 125 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
199,14 €
3
2% = 4,85 €
194,29 €
5
3% = 6,47 €
192,67 €
10
4% = 8,09 €
191,05 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (199,14 € / Stück)
199,14 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 1.3 J
- Befestigungsart: mit Innengewinde - mit Zubehör - wahlweise:
- Betriebsdruck: 0.4 - 12 bar
- Betriebsdruck Mpa: 0.04 - 1.2 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 430 g
- Dämpfung: PPV: pneumatische Dämpfung beidseitig einstellbar
- Dämpfungslänge: 22 mm
- Einbaulage: beliebig
- Entspricht Norm: ISO 15552
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 62 g
- Grundgewicht bei 0 mm Hub: 1740 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 125 mm
- Kolben-Durchmesser: 63 mm
- Kolbenstangenende: Außengewinde
- Kolbenstangengewinde: M16x1,5
- Konstruktiver Aufbau: Kolben - Kolbenstange - Profilrohr
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Pneumatischer Anschluss: G3/8
- Positionserkennung: für Näherungsschalter
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1682 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1870 N
- Umgebungstemperatur: -20 - 80 °C
- Varianten: einseitige Kolbenstange
- Werkstoff Bundschraube: Stahl verzinkt
- Werkstoff Deckel: Alu-Druckguss, beschichtet
- Werkstoff Kolben: Aluminium-Knetlegierung
- Werkstoff Kolbendichtung: TPE-U(PU)
- Werkstoff Kolbenstange: hochlegierter Stahl
- Werkstoff Kolbenstangen-Dichtabstreifer: TPE-U(PU)
- Werkstoff Lager: POM
- Werkstoff Mutter: Stahl verzinkt
- Werkstoff Pufferdichtung: TPE-U(PU)
- Werkstoff Pufferkolben: POM
- Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 25 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Normzylinder
- Hublänge
125 mm
- Herst.-Teilenr.
1383583
- Ausführung
Kolben - Kolbenstange - Profilrohr
- Betriebsmedium
Druckluft
- Druckluft-Anschluss
G3/8"
- Kolben-Durchmesser
63 mm
- Kolbenstangen-Material
Aluminium-Knetlegierung
- Kolbenstangengewinde
M16 x 1.5
- Kraft (max.)
1870 N
- Norm
ISO 15552
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2799932 FESTO 1383583 DSBC-63-125-PPVA-N3 Normzylinder Hublänge: 125 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2799932 FESTO 1383583 DSBC-63-125-PPVA-N3 Normzylinder Hublänge: 125 mm 1 St.
Beschreibung
Normzylinder DSBC-63-125-PPVA-N3 mit beidseitig einstellbarer Endlagendämpfung. Hub=125 mm, Kolben-Durchmesser=63 mm, Kolbenstangengewinde=M16x1,5, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar, Einbaulage=beliebig
