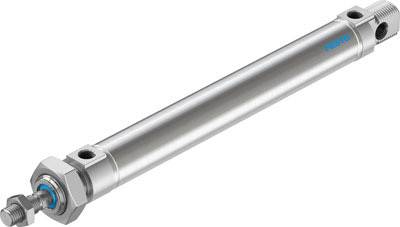

FESTO 19225 DSNU-25-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück (Nur solange der Vorrat reicht)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (40,33 € / Stück)
40,33 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Rundzylinder DSNU-25-160-P-A
Technische Daten
- Hub: 160 mm
- Kolben-Durchmesser: 25 mm
- Kolbenstangengewinde: M10x1,25
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Entspricht Norm: CETOP RP 52 P,ISO 6432
- Kolbenstangenende: Außengewinde
- Konstruktiver Aufbau: Kolben,Kolbenstange,Zylinderrohr
- Positionserkennung: für Näherungsschalter
- Varianten: einseitige Kolbenstange
- Betriebsdruck Mpa in MPa (Spanne): 0.1, 1
- Betriebsdruck in bar (Spanne): 1, 10
- Funktionsweise: doppeltwirkend
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Umgebungstemperatur in °C (Spanne): -20, 80
- Aufprallenergie in den Endlagen: 0.3 J
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 247.4 N
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 294.5 N
- Bewegte Masse bei 0 mm Hub: 71 g
- Zuschlag bewegte Masse pro 10 mm Hub: 6 g
- Grundgewicht bei 0 mm Hub: 238 g
- Gewichtszuschlag pro 10 mm Hub: 11 g
- Befestigungsart: mit Zubehör
- Pneumatischer Anschluss: G1/8
- Werkstoffhinweis: RoHS konform
- Werkstoff Deckel: Aluminium-Knetlegierung,farblos eloxiert
- Werkstoff Dichtungen: NBR,TPE-U(PU)
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
- Dokumente: Datenblatt zu 19225
- Artikelzustand: Neu
- Einzelgewicht: 0.358 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84123100
- RoHS konform: Ja
- Hersteller: Festo
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Rundzylinder
- Hublänge
160 mm
- Min. Betriebsdruck
1 bar
- Betriebsdruck (max.)
10 bar
- Herst.-Teilenr.
19225
- Gewicht
238 g
- Dichtungsmaterial
NBR
TPU
- Druckluft-Anschluss
G1/8"
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
25 mm
- Kolbenstangen-Material
Stahl
- Kolbenstangengewinde
M10 x 1.25
- Kraft (max.)
294.5 N
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppeltwirkender ISO Zylinder
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1893273 FESTO 19225 DSNU-25-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1893273 FESTO 19225 DSNU-25-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.
Beschreibung
Normzylinder DSNU-25-160-P-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformBefestigungsart: mit ZubehörBetriebsdruck: 1Symbol: 991217Werkstoff Dichtungen: NBRKonstruktiver Aufbau: KolbenPneumatischer Anschluss: G1/8Entspricht Norm: CETOP RP 52 PWerkstoff Deckel: Aluminium-KnetlegierungDämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 160 MMKolben-Ø: 25 mmKolbenstangengewinde: M10x1,25Varianten: einseitige KolbenstangeTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247.4 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 294.5 NGewichtszuschlag pro 10 mm Hub: 11 GGrundgewicht bei 0 mm Hub: 238 GWerkstoff Kolbenstange: hochlegierter Stahl rostfreiKolbenstangenende: AußengewindeWerkstoff Zylinderrohr: hochlegierter Stahl rostfreiReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1Aufprallenergie in den Endlagen: 0.3 JBewegte Masse bei 0 mm Hub: 71 GZuschlag bewegte Masse pro 10 mm Hub: 6 G
