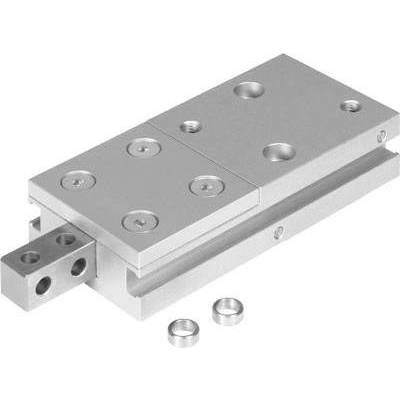

FESTO 2095361 HPVS-14-40-A Vereinzeler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
478,30 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
452,39 €
zzgl. MwSt.
Highlights & Details
Technische Daten
- Alternativanschlüsse: M5
- Ausfahrzeit: 105 ms
- Befestigung externe Finger: Durchgangsbohrung
- Befestigungsart: wahlweise:
- Innengewinde und Zentrierhülse
- mit Durchgangsbohrung und Zentrierhülse
- Betriebsdruck: 3 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Dämpfung: keine Dämpfung
- Einbaulage: beliebig
- Einfahrzeit: 150 ms
- Funktionsweise: doppeltwirkend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 40 mm
- Kolben-Durchmesser: 14 mm
- Konstruktiver Aufbau: Kolbenstange
- verdrehgesichert
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Max. Austauschgenauigkeit: 0,3 mm
- Max. Greifbackenwinkelspiel ax: 0,07 deg
- Max. Greifbackenwinkelspiel ay: 0,12 deg
- Max. Greifbackenwinkelspiel az: 0,175 deg
- Max. Kraft am Finger Fz statisch: 100 N
- Max. Masse pro externem Greiffinger: 150 g
- Max. Moment am Finger Mr statisch: 5 Nm
- Max. Moment am Finger Mx statisch: 5 Nm
- Max. Moment am Finger My statisch: 5 Nm
- Max. Stößelspiel Sx: 0,05 mm
- Max. Stößelspiel Sz: 0,03 mm
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 290 g
- Theoretische Kraft bei 6 bar, Rücklauf: 75 N
- Theoretische Kraft bei 6 bar, Vorlauf: 90 N
- Umgebungstemperatur: 5 ... 60 °C
- Verdrehsicherung/Führung: Vierkantführung
- Werkstoffhinweis: Kupfer- und PTFE-frei
- RoHS konform
- Wiederholgenauigkeit: 0,15 mm
- Betriebs-Medium
Druckluft
- Produkt-Art
Vereinzeler
- Anschluss
M5
- Betriebsdruck (max.)
8 bar
- Herst.-Teilenr.
2095361
- Betriebsdruck (min.)
3 bar
- Gewicht
290 g
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
+5 °C
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204786 FESTO 2095361 HPVS-14-40-A Vereinzeler 1 St.
Beschreibung
Vereinzeler HPVS-14-40-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 5Werkstoff-Hinweis: RoHS konformProduktgewicht: 290 GWerkstoff Gehäuse: Aluminium-Knetlegierung, gleiteloxiertBefestigungsart: mit Durchgangsbohrung für Schraube M4 und ZentrierhülseBetriebsdruck: 3Symbol: 991216Werkstoff Dichtungen: NBRKonstruktiver Aufbau: KolbenstangeSchutzart: IP40Pneumatischer Anschluss: M5Max. Anziehdrehmoment: 2,9 Nm bei M4Werkstoff Deckel: hochlegierter StahlDämpfung: keine DämpfungFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 40 MMKolben-Ø: 14 mmVerdrehsicherung/Führung: VierkantführungTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 75 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 90 NWerkstoff Kolbenstange: hochlegierter StahlWiederholgenauigkeit: 0.15 MMAlternativanschlüsse: M5Max. Masse pro externem Greiffinger: 150 GMax. Austauschgenauigkeit: 0.3 MMMax. Stößelspiel Sx: 0.05 MMMax. Stößelspiel Sz: 0.03 MMMax. Greifbackenwinkelspiel ax: 0.07 DEGMax. Greifbackenwinkelspiel ay: 0.12 DEGMax. Greifbackenwinkelspiel az: 0.175 DEGBefestigung externe Finger: DurchgangsbohrungMindest-Produktabstand wegen Näherungsschaltern: 50Überstand der Näherungsschalter: 14Ausfahrzeit: 50Einfahrzeit: 50Max. Kraft am Finger Fz statisch: 100 NMax. Moment am Finger Mr statisch: 5 NMMax. Moment am Finger Mx statisch: 5 NMMax. Moment am Finger My statisch: 5 NMWerkstoff Stößel: hochlegierter StahlWerkstoff Sperrschieber: Einsatzstahl
