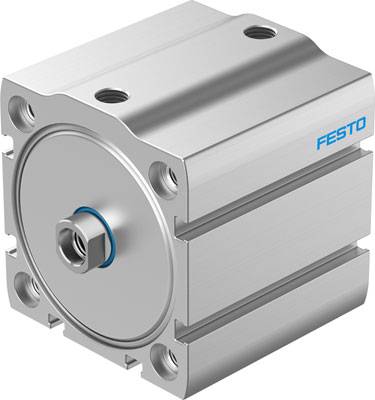

FESTO 5132669 ADN-S-63-35-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 35 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
114,80 €
3
2% = 2,80 €
112,00 €
5
3% = 3,73 €
111,07 €
10
4% = 4,67 €
110,13 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (114,80 € / Stück)
114,80 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 1.3 J
- Befestigungsart: mit Durchgangsbohrung - mit Innengewinde - mit Zubehör - wahlweise:
- Betriebsdruck: 0.4 - 10 bar
- Betriebsdruck Mpa: 0.04 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 151 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 77 g
- Grundgewicht bei 0 mm Hub: 499 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 35 mm
- Kolben-Durchmesser: 63 mm
- Kolbenstangenende: Innengewinde
- Konstruktiver Aufbau: Kolben - Kolbenstange
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Pneumatischer Anschluss: G1/8
- Positionserkennung: für Näherungsschalter
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1750 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1870 N
- Umgebungstemperatur: 0 - 60 °C
- Varianten: einseitige Kolbenstange
- Werkstoff Deckel: Alu-Knetlegierung, eloxiert
- Werkstoff Dynamische Dichtungen: TPE-U(PU)
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 16 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
35 mm
- Min. Betriebsdruck
0.4 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
63 mm
- Material (Details)
RoHS konform
- Min. Gerätetemperatur
0 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
5132669
- Ausführung
Kolben - Kolbenstange
- Gewicht
499 g
- Baugröße
63
- Betriebsmedium
Druckluft
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
G1/8"
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
63 mm
- Kolbenstangen-Material
Stahl hochlegiert
- Kraft (max.)
1870 N
- Luftanschluss
G1/8
- Material
Aluminium-Knetlegierung
- Medium
Druckluft
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800599 FESTO 5132669 ADN-S-63-35-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 35 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800599 FESTO 5132669 ADN-S-63-35-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 35 mm 1 St.
Beschreibung
Kompaktzylinder ADN-S-63-35-I-P-A Hub=35 mm, Kolben-Durchmesser=63 mm, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig, Funktionsweise=doppeltwirkend
