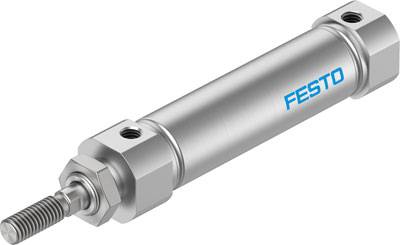

FESTO 5217243 DSNU-S-16-80-PPS-A-MQ Rundzylinder Hublänge: 80 mm 1 St. kaufen

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (47,89 € / Stück)

47,89 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Befestigungsart: mit Zubehör
Betriebsdruck: 0.8 - 10 bar
Betriebsdruck Mpa: 0.08 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub: 23 g
Dämpfung: PPS: selbsteinstellende pneumatische Endlagendämpfung
Dämpfungslänge: 12 mm
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Gewichtszuschlag pro 10 mm Hub: 4.6 g
Grundgewicht bei 0 mm Hub: 89.9 g
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 80 mm
Kolben-Durchmesser: 16 mm
Kolbenstangengewinde: M6
Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B2-L
Pneumatischer Anschluss: M5
Positionserkennung: für Näherungsschalter
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 103.7 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 120.6 N
Umgebungstemperatur: -20 - 80 °C
Werkstoff Deckel: Alu-Knetlegierung, eloxiert
Werkstoff Dichtungen: TPE-U(PU)
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub: 2 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rundzylinder

Hublänge: 80 mm

Min. Betriebsdruck: 0.8 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 16 mm

Material (Details): Alu-Knetlegierung. eloxiert; TPE-U(PU); hochlegierter Stahl rostfrei

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 5217243

Ausführung: Kolben - Kolbenstange - Zylinderrohr

Gewicht: 89.9 g

Baugröße: 16

Befestigungsgewinde: M6

Betriebsmedium: Druckluft

Dichtungsmaterial: TPE-U(PU)

Druckluft-Anschluss: M5

Kolben-Durchmesser: 16 mm

Kolbenstangengewinde: M6

Kraft (max.): 120.6 N

Medium: Druckluft

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2800162 FESTO 5217243 DSNU-S-16-80-PPS-A-MQ Rundzylinder Hublänge: 80 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2800162 FESTO 5217243 DSNU-S-16-80-PPS-A-MQ Rundzylinder Hublänge: 80 mm 1 St.

Beschreibung

Rundzylinder DSNU-S-16-80-PPS-A Hub=80 mm, Kolben-Durchmesser=16 mm, Kolbenstangengewinde=M6, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebig
