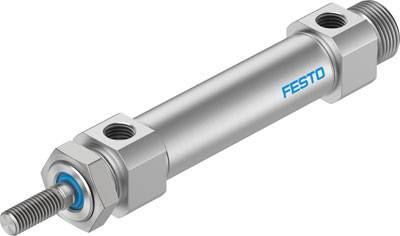

FESTO 5224639 DSNU-S-20-40-P-A-MX Rundzylinder Hublänge: 40 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
48,80 €
3
3% = 1,59 €
47,21 €
5
4% = 2,11 €
46,69 €
10
5% = 2,64 €
46,16 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (48,80 € / Stück)
48,80 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Befestigungsart: mit Zubehör
- Betriebsdruck: 0.8 - 10 bar
- Betriebsdruck Mpa: 0.08 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 44 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 7.2 g
- Grundgewicht bei 0 mm Hub: 186.8 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 40 mm
- Kolben-Durchmesser: 20 mm
- Kolbenstangengewinde: M8
- Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B2-L
- Pneumatischer Anschluss: G1/8
- Positionserkennung: für Näherungsschalter
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 158.3 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188.5 N
- Umgebungstemperatur: -20 - 80 °C
- Werkstoff Deckel: Alu-Knetlegierung, eloxiert
- Werkstoff Dichtungen: TPE-U(PU)
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 4 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Rundzylinder
- Hublänge
40 mm
- Min. Betriebsdruck
0.8 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
20 mm
- Material (Details)
hochlegierter Stahl rostfrei
- Min. Gerätetemperatur
-20 °C
- Max. Gerätetemperatur
80 °C
- Herst.-Teilenr.
5224639
- Ausführung
Kolben - Kolbenstange - Zylinderrohr
- Gewicht
186.8 g
- Baugröße
20
- Befestigungsgewinde
M8
- Betriebsmedium
Druckluft
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
G1/8"
- Kolben-Durchmesser
20 mm
- Kolbenstangen-Material
Stahl hochlegiert
- Kolbenstangengewinde
M8
- Kraft (max.)
188.5 N
- Luftanschluss
G1/8
- Material
TPE-U(PU)
- Medium
Druckluft
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800181 FESTO 5224639 DSNU-S-20-40-P-A-MX Rundzylinder Hublänge: 40 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800181 FESTO 5224639 DSNU-S-20-40-P-A-MX Rundzylinder Hublänge: 40 mm 1 St.
Beschreibung
Rundzylinder DSNU-S-20-40-P-A Hub=40 mm, Kolben-Durchmesser=20 mm, Kolbenstangengewinde=M8, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
