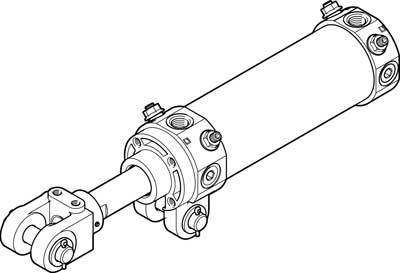

FESTO 565772 DWB-63-50-Y-AB-G Gelenkzylinder Gehäusematerial: Aluminium Hublänge: 50 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (152,22 € / Stück)
152,22 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abstand Gabelkopf zur Schwenkbefestigung: 19.5 mm
- Alternativanschlüsse: siehe Produktzeichnung
- Aufprallenergie in den Endlagen: 1.3 J
- Befestigungsart: mit Zubehör - mit Schwenkbefestigung am Lagerdeckel
- Betriebsdruck: 1 - 10 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 741 g
- Dämpfung: PPV: pneumatische Dämpfung beidseitig einstellbar
- Dämpfungslänge: 20 mm
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Geschwindigkeitsregelung: integrierte Drosseln beidseitig
- Gewichtszuschlag pro 10 mm Hub: 42 g
- Grundgewicht bei 0 mm Hub: 1600 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 50 mm
- Kolben-Durchmesser: 63 mm
- Kolbenstangenende: Außengewinde mit Gabelkopf
- Kolbenstangengewinde: M16x1,5
- Konstruktiver Aufbau: Kolben - Zylinderrohr - Kolbenstange mit Gabelkopf - Schwenkbefestigung am Lagerdeckel
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B2-L
- Pneumatischer Anschluss: G1/4
- Positionserkennung: für Näherungsschalter
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1682 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1870 N
- Umgebungstemperatur: -10 - 60 °C
- Werkstoff Abstreifer: Bronze
- Werkstoff Deckel: Aluminium-Druckguss - eloxiert
- Werkstoff Dichtungen: NBR
- Werkstoff Gabelkopf: Vergütungsstahl - Stahlguss
- Werkstoff Kolbenstange: Vergütungsstahl - hartverchromt
- Werkstoff Zylinderrohr: Aluminium-Knetlegierung - eloxiert
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 25 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Gelenkzylinder
- Hublänge
50 mm
- Min. Betriebsdruck
1 bar
- Betriebsdruck (max.)
10 bar
- Min. Gerätetemperatur
-10 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
565772
- Ausführung
Kolben - Zylinderrohr - Kolbenstange mit Gabelkopf - Schwenkbefestigung am Lagerdeckel
- Gewicht
1600 g
- Baugröße
63
- Befestigungsgewinde
M16 x 1.5
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
G1/4"
- Gehäusematerial
Aluminium
- Kolben-Durchmesser
63 mm
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangengewinde
M16 x 1.5
- Kraft (max.)
1870 N
- Luftanschluss
G1/4
- Material
Aluminium
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800513 FESTO 565772 DWB-63-50-Y-AB-G Gelenkzylinder Gehäusematerial: Aluminium Hublänge: 50 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800513 FESTO 565772 DWB-63-50-Y-AB-G Gelenkzylinder Gehäusematerial: Aluminium Hublänge: 50 mm 1 St.
Beschreibung
Gelenkzylinder DWB-63-50-Y-AB-G Hub=50 mm, Kolben-Durchmesser=63 mm, Kolbenstangengewinde=M16x1,5, Abstand Gabelkopf zur Schwenkbefestigung=19,5 mm, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar
