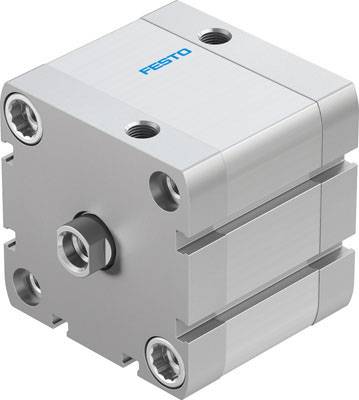

FESTO 572702 ADN-63-20-I-PPS-A Kompaktzylinder Hublänge: 20 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
22 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
FESTO 572702 ADN-63-20-I-PPS-A Kompaktzylinder Hublänge: 20 mm 1 St.
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
20 mm
- Betriebsdruck (max.)
10 bar
- Herst.-Teilenr.
572702
- Ausführung
Kompaktzylinder ADN-63-20-I-PPS-A mit selbsteinstellender pneumatischer Endlagendämpfung. Hub=20 mm, Kolben-Durchmesser=63 mm, Kolbenstangengewinde=M10, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebig
- Dichtungsmaterial
TPE-U(PUR)
- Druckluft-Anschluss
G1/8"
- Kolbenstangen-Material
Stahl nicht rostend
- Kolbenstangen-Ø
63 mm
- Kraft (max.)
1870 N
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
Dokumente & Downloads
Datenblatt
Datenblatt 1939812 FESTO 572702 ADN-63-20-I-PPS-A Kompaktzylinder Hublänge: 20 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1939812 FESTO 572702 ADN-63-20-I-PPS-A Kompaktzylinder Hublänge: 20 mm 1 St.
Beschreibung
Kompaktzylinder ADN-63-20-I-PPS-A mit selbsteinstellender pneumatischer Endlagendämpfung. Hub=20 mm, Kolben-Durchmesser=63 mm, Kolbenstangengewinde=M10, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebigMerkmale:Typ-Kurzzeichen: ADNBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: ;; GCWerkstoff-Hinweis: RoHS konformBefestigungsart: wahlweise:;;mit Durchgangsbohrung;;mit Innengewinde;;mit ZubehörBetriebsdruck: ;; BARSymbol: 00992970Werkstoff Dichtungen: TPE-U(PUR)Pneumatischer Anschluss: G1/8Entspricht Norm: ISO 21287Werkstoff Deckel: Aluminium;;eloxiertDämpfung: selbsteinstellende pneumatische EndlagendämpfungFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: MMKolben-Ø: 63 mmTheoretische Kraft bei 6 bar, Vorlauf: NWerkstoff Kolbenstange: hochlegierter StahlDämpfungslänge: MMTheoretische Kraft bei 6 bar, Rücklauf: NGewichtszuschlag pro 10 mm Hub: GGrundgewicht bei 0 mm Hub: GVarianten: einseitige KolbenstangeWerkstoff Zylinderrohr: Aluminium-Knetlegierung;;gleiteloxiertKolbenstangengewinde: M10Kolbenstangenende: InnengewindeAufprallenergie in den Endlagen: JBewegte Masse bei 0 mm Hub: GZuschlag bewegte Masse pro 10 mm Hub: G
