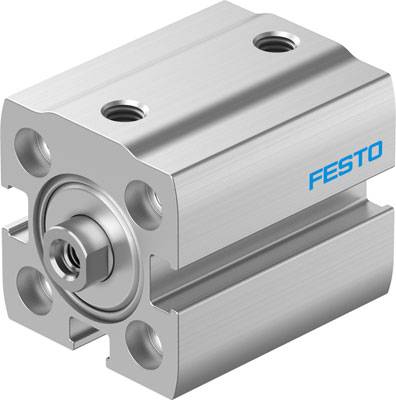

FESTO 8076401 ADN-S-16-20-I-P Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
37,12 €
3
3% = 1,20 €
35,92 €
5
4% = 1,61 €
35,51 €
10
5% = 2,01 €
35,11 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (37,12 € / Stück)
37,12 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 0.1 J
- Befestigungsart: mit Durchgangsbohrung - mit Innengewinde - mit Zubehör - wahlweise:
- Betriebsdruck: 1 - 10 bar
- Betriebsdruck Mpa: 0.1 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 6 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 18 g
- Grundgewicht bei 0 mm Hub: 32.5 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 20 mm
- Kolben-Durchmesser: 16 mm
- Kolbenstangenende: Innengewinde
- Konstruktiver Aufbau: Kolben - Kolbenstange
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Pneumatischer Anschluss: M5
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 90 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 121 N
- Umgebungstemperatur: 0 - 60 °C
- Varianten: einseitige Kolbenstange
- Werkstoff Deckel: Alu-Knetlegierung, eloxiert
- Werkstoff Dynamische Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 4 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
20 mm
- Herst.-Teilenr.
8076401
- Ausführung
Kolben - Kolbenstange
- Betriebsmedium
Druckluft
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
16 mm
- Kraft (max.)
121 N
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800739 FESTO 8076401 ADN-S-16-20-I-P Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800739 FESTO 8076401 ADN-S-16-20-I-P Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
Beschreibung
Kompaktzylinder ADN-S-16-20-I-P Hub=20 mm, Kolben-Durchmesser=16 mm, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig, Funktionsweise=doppeltwirkend
