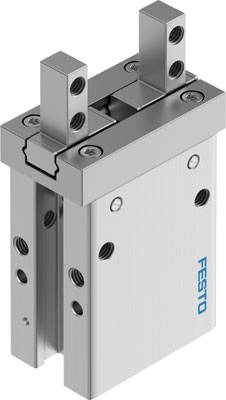

FESTO 8116757 DHPC-10-A-B-1 Parallelgreifer Gehäusematerial: Aluminium 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
236,99 €
3
2% = 5,77 €
231,22 €
5
3% = 7,70 €
229,29 €
10
4% = 9,63 €
227,36 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (236,99 € / Stück)
236,99 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anzahl Greifbacken: 2
- Baugröße: 10
- Befestigungsart: mit Durchgangsbohrung und Passstift - mit Innengewinde und Passstift - wahlweise: - Direktbefestigung über Durchgangsbohrung - Direktbefestigung über Gewinde
- Betriebsdruck: 29 - 116 psi
- Betriebsdruck Mpa: 0.2 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Führung: Kugelführung
- Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 51.2 N
- Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 43 N
- Greiferfunktion: Parallel
- Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 25.6 N
- Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 21.5 N
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub pro Greifbacken: 2 mm
- Konstruktiver Aufbau: Hebel - zwangsgeführter Bewegungsablauf - Anschlussrichtung unten - Seitliche Befestigungsart für Greiffinger
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B2-L
- Max. Masse pro externem Greiffinger: 120 g
- Max. Moment am Greifbacken Mx statisch: 0.13 Nm
- Max. Moment am Greifbacken My statisch: 0.27 Nm
- Max. Moment am Greifbacken Mz statisch: 0.13 Nm
- Massenträgheitsmoment: 0.04 kgcm2
- Max. Arbeitsfrequenz Greifer: 3 Hz
- Max. Austauschgenauigkeit: 0.2 mm
- Max. Greifbackenspiel Sz: 0 mm
- Max. Greifbackenwinkelspiel ax,ay: 0 deg
- Max. Kraft am Greifbacken Fz statisch: 29 N
- Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 12 ms
- Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 14 ms
- Pneumatischer Anschluss: M3
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 49 g
- Rotationssymmetrie: <= 0,2 mm mm
- Umgebungstemperatur: -10 - 60 °C
- Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
- Werkstoff Gehäuse: Aluminium, eloxiert
- Werkstoff Greifbacken: hochlegierter Stahl rostfrei
- Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform
- Wiederholgenauigkeit Greifer: <= 0,02 mm mm
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Typ
8116757
- Produkt-Art
Parallelgreifer
- Gehäusematerial
Aluminium
- Anschluss
M3
- Ausführung
DHPC-10-A-B-1
- Herst.-Teilenr.
8116757
- Genauigkeit (+/-)
0.02 mm
- Gewicht
49 g
- Medien-Temperatur Bereich
-10 bis +60 °C
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Druckluft nach ISO 8573-1:2010 [1:4:1]
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2802190 FESTO 8116757 DHPC-10-A-B-1 Parallelgreifer Gehäusematerial: Aluminium 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802190 FESTO 8116757 DHPC-10-A-B-1 Parallelgreifer Gehäusematerial: Aluminium 1 St.
Beschreibung
Parallelgreifer DHPC-10-A-B-1 Baugröße=10, Hub pro Greifbacken=2 mm, Max. Austauschgenauigkeit=0,2 mm, Max. Greifbackenwinkelspiel ax,ay=0 deg, Max. Greifbackenspiel Sz=0 mm
