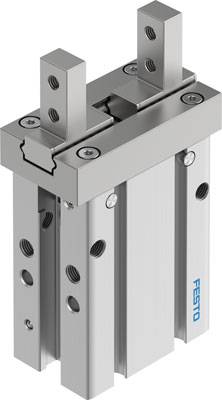

FESTO 8116788 DHPC-16-A-B Parallelgreifer Gehäusematerial: Aluminium 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
252,14 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
238,48 €
zzgl. MwSt.
Technische Daten
- Anzahl Greifbacken: 2
- Baugröße: 16
- Befestigungsart: mit Durchgangsbohrung und Passstift - mit Innengewinde und Passstift - wahlweise: - Direktbefestigung über Durchgangsbohrung - Direktbefestigung über Gewinde
- Betriebsdruck: 14.5 - 116 psi
- Betriebsdruck Mpa: 0.1 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Führung: Kugelführung
- Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 125.4 N
- Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 107.8 N
- Greiferfunktion: Parallel
- Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 62.7 N
- Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 53.9 N
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub pro Greifbacken: 3 mm
- Konstruktiver Aufbau: Hebel - zwangsgeführter Bewegungsablauf - Anschlussrichtung unten - Standard Befestigungsart für Greiffinger
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B2-L
- Max. Masse pro externem Greiffinger: 360 g
- Max. Moment am Greifbacken Mx statisch: 0.34 Nm
- Max. Moment am Greifbacken My statisch: 0.68 Nm
- Max. Moment am Greifbacken Mz statisch: 0.34 Nm
- Massenträgheitsmoment: 0.148 kgcm2
- Max. Arbeitsfrequenz Greifer: 3 Hz
- Max. Austauschgenauigkeit: 0.2 mm
- Max. Greifbackenspiel Sz: 0 mm
- Max. Greifbackenwinkelspiel ax,ay: 0 deg
- Max. Kraft am Greifbacken Fz statisch: 49 N
- Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 29 ms
- Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 31 ms
- Pneumatischer Anschluss: M3
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 111 g
- Rotationssymmetrie: <= 0,2 mm mm
- Umgebungstemperatur: -10 - 60 °C
- Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
- Werkstoff Gehäuse: Aluminium, eloxiert
- Werkstoff Greifbacken: hochlegierter Stahl rostfrei
- Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform
- Wiederholgenauigkeit Greifer: <= 0,02 mm mm
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Typ
8116788
- Produkt-Art
Parallelgreifer
- Gehäusematerial
Aluminium
- Anschluss
M3
- Betriebsdruck (max.)
8 bar
- Herst.-Teilenr.
8116788
- Betriebsdruck (min.)
1 bar
- Gewicht
111 g
- Medien-Temperatur Bereich
-10 bis +60 °C
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2802219 FESTO 8116788 DHPC-16-A-B Parallelgreifer Gehäusematerial: Aluminium 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802219 FESTO 8116788 DHPC-16-A-B Parallelgreifer Gehäusematerial: Aluminium 1 St.
Beschreibung
Parallelgreifer DHPC-16-A-B Baugröße=16, Hub pro Greifbacken=3 mm, Max. Austauschgenauigkeit=0,2 mm, Max. Greifbackenwinkelspiel ax,ay=0 deg, Max. Greifbackenspiel Sz=0 mm
