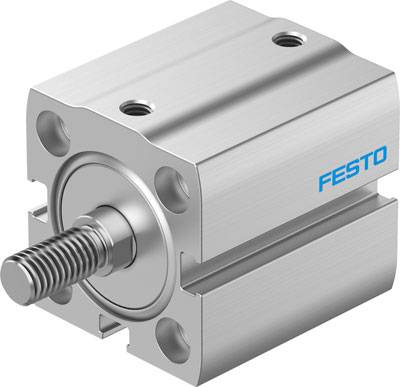

FESTO 8142830 ADN-S-25-25-A-P-A-F1A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
65,87 €
3
3% = 1,82 €
64,05 €
5
4% = 2,43 €
63,44 €
10
5% = 3,04 €
62,83 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (65,87 € / Stück)
65,87 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 0.3 J
- Befestigungsart: mit Durchgangsbohrung - mit Innengewinde
- Betriebsdruck: 8.7 - 145 psi
- Betriebsdruck Mpa: 0.06 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 25 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 30 g
- Grundgewicht bei 0 mm Hub: 88 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 25 mm
- Kolben-Durchmesser: 25 mm
- Kolbenstangenende: Außengewinde
- Konstruktiver Aufbau: Kolben - Kolbenstange
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
- Umgebungstemperatur: 0 - 60 °C
- Varianten: einseitige Kolbenstange - Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
- Werkstoff Deckel: Alu-Knetlegierung, eloxiert
- Werkstoff Dynamische Dichtungen: NBR - TPE-U(PU)
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 6 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
25 mm
- Min. Betriebsdruck
0.6 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
25 mm
- Material (Details)
eloxiert
- Min. Gerätetemperatur
0 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
8142830
- Ausführung
Kolben - Kolbenstange
- Gewicht
88 g
- Baugröße
25
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
25 mm
- Kolbenstangen-Material
Stahl hochlegiert
- Kraft (max.)
295 N
- Luftanschluss
M5
- Material
Aluminium-Knetlegierung
- Medium
Druckluft
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2801061 FESTO 8142830 ADN-S-25-25-A-P-A-F1A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801061 FESTO 8142830 ADN-S-25-25-A-P-A-F1A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.
Beschreibung
Kompaktzylinder ADN-S-25-25-A-P-A-F1A Hub=25 mm, Kolben-Durchmesser=25 mm, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig, Funktionsweise=doppeltwirkend
