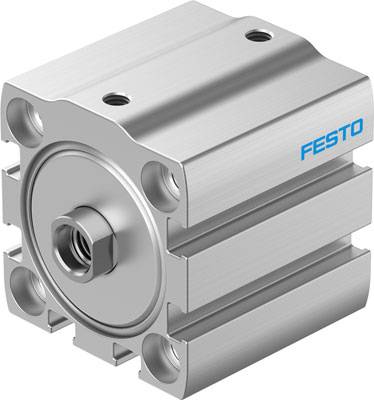

FESTO 8142855 ADN-S-32-50-I-P-A-F1A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
80,35 €
3
3% = 2,22 €
78,13 €
5
4% = 2,96 €
77,39 €
10
5% = 3,71 €
76,64 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (80,35 € / Stück)
80,35 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 0.4 J
- Befestigungsart: mit Durchgangsbohrung - mit Innengewinde
- Betriebsdruck: 8.7 - 145 psi
- Betriebsdruck Mpa: 0.06 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 37 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 36 g
- Grundgewicht bei 0 mm Hub: 117 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 50 mm
- Kolben-Durchmesser: 32 mm
- Kolbenstangenende: Innengewinde
- Konstruktiver Aufbau: Kolben - Kolbenstange
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 415 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 483 N
- Umgebungstemperatur: 0 - 60 °C
- Varianten: einseitige Kolbenstange - Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
- Werkstoff Deckel: Alu-Knetlegierung, eloxiert
- Werkstoff Dynamische Dichtungen: NBR - TPE-U(PU)
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 9 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
50 mm
- Material (Details)
RoHS konform
- Min. Gerätetemperatur
0 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
8142855
- Ausführung
Kolben - Kolbenstange
- Gewicht
117 g
- Baugröße
32
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
32 mm
- Kraft (max.)
483 N
- Luftanschluss
M5
- Material
Aluminium-Knetlegierung
- Medium
Druckluft
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2801077 FESTO 8142855 ADN-S-32-50-I-P-A-F1A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801077 FESTO 8142855 ADN-S-32-50-I-P-A-F1A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Beschreibung
Kompaktzylinder ADN-S-32-50-I-P-A-F1A Hub=50 mm, Kolben-Durchmesser=32 mm, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig, Funktionsweise=doppeltwirkend
